MAHA IW 10 EUROSYSTEM Technisches Handbuch Seite 41

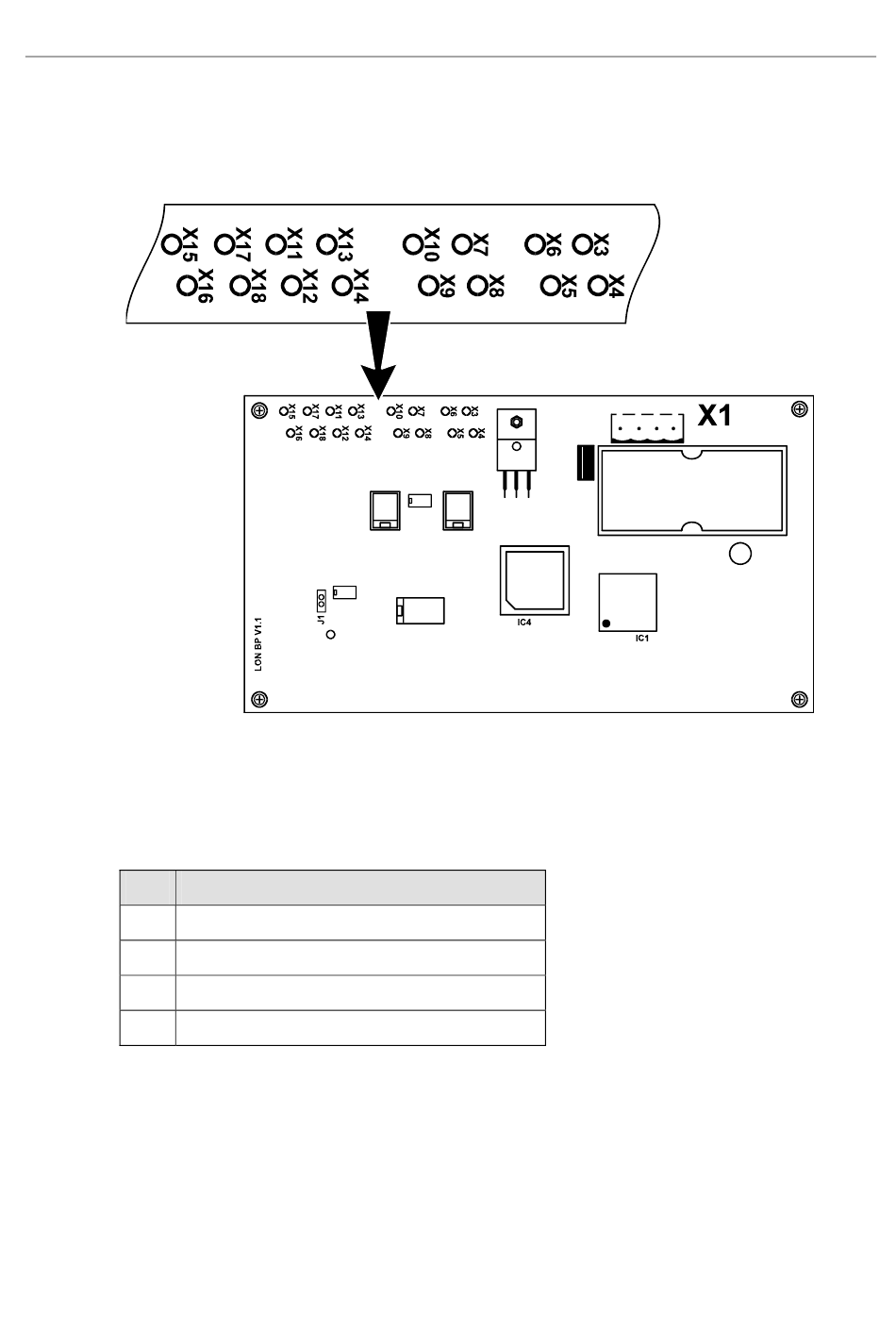

2.12 Knoten für PKW-Bremsprüfstand LON BP
Der LON-Knoten LON BP wird in der Bodengruppe eines PKW-Bremsprüfstandes eingebaut.
2.12.1 Steckerbeschreibung
Stecker X1
Anschluss an das LON-Netzwerk
Pin Signal
1 Datenleitung A (Twisted pair)
2 Datenleitung B (Twisted pair)
3 + 24 V DC
4 GND
41
THE10101-de
