44
Stecker X7 – X16
Stecker für den Anschluss eines Stoßdämpfer-Prüfstandes (Stecker sind bei einem Knoten zum
Anschluss eines Tacho-Prüfstandes nicht bestückt).
Pin
Signal
7
Signal für Oszillator
8
Signal für Oszillator
9
+ 12 V DC
10
Weg-Längengeber links
11
GND (nicht benutzt)
12
Signal für Oszillator
13
Signal für Oszillator
14
+ 12 V DC
15
Weg-Längengeber rechts
16
GND (nicht benutzt)
Pin 7 – Pin 10: Anschluss-Stoßdämpfer links
Pin 12 – Pin 15: Anschluss-Stoßdämpfer rechts
Stecker X3 – X6 sind bei der LON-SB für den Stoßdämpferknoten nicht bestückt.

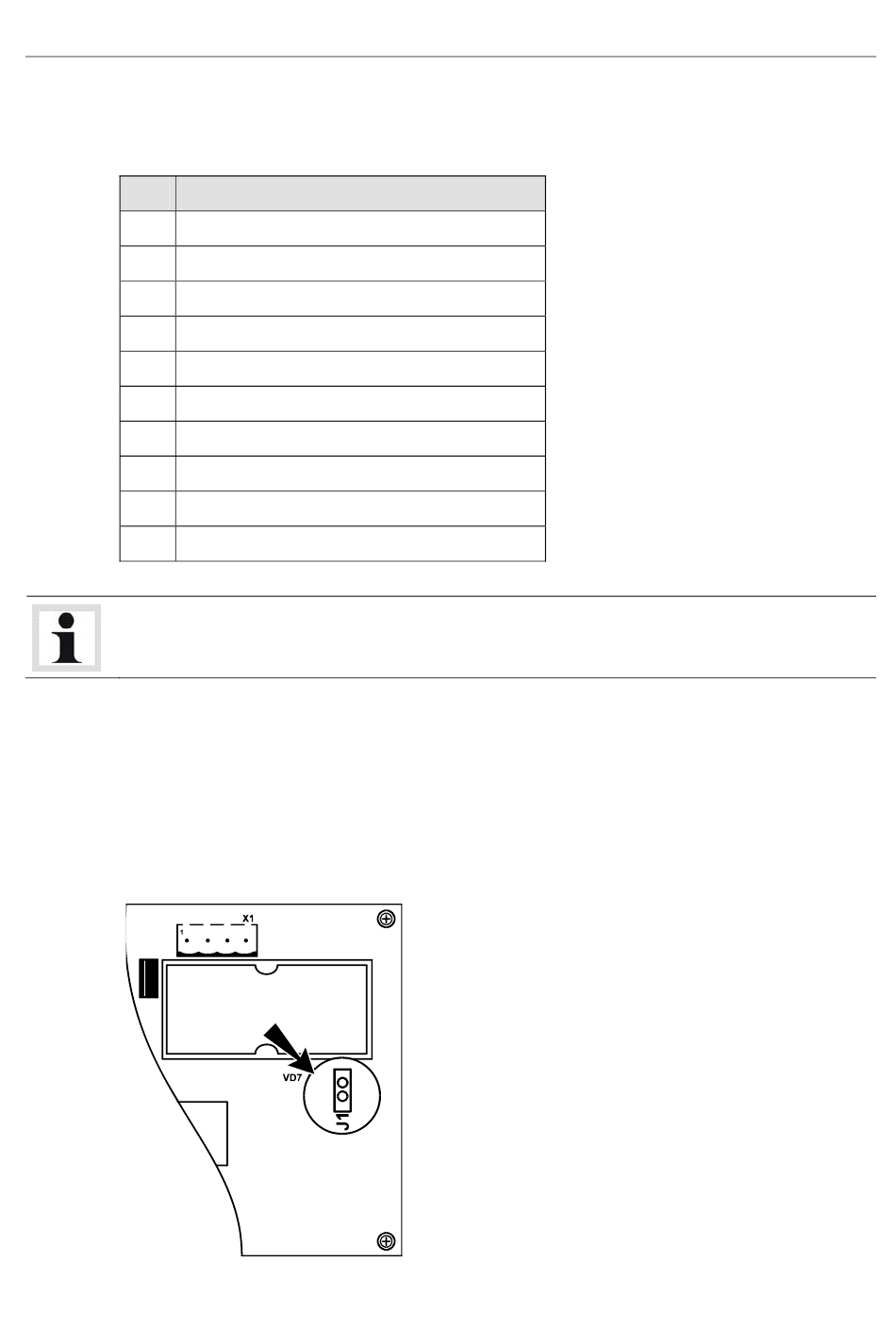

2.13.2
Jumper
Der Jumper J1 ist nur für Service-Zwecke vorhanden. Wird er gesetzt, kann die PIN-Nummer
(auch Seriennummer) des Neurons ermittelt werden.
Die PIN-Nummer wird als Adresse des Knotens im Maschinennetzwerk verwendet und zur
Programmierung des Knotens benötigt.
THE10101-de
