48
Stecker X13 – X15
Anschluss des Schiebepotentiometers Radlauftester.
Pin
Signal
13
+ 5 V DC Versorgung
14
Schleifkontakt
15
GND
Stecker X16 – X19
Pin
Signal
16
Datenleitung A
17
Datenleitung B
18
+ 24 V
19
GND

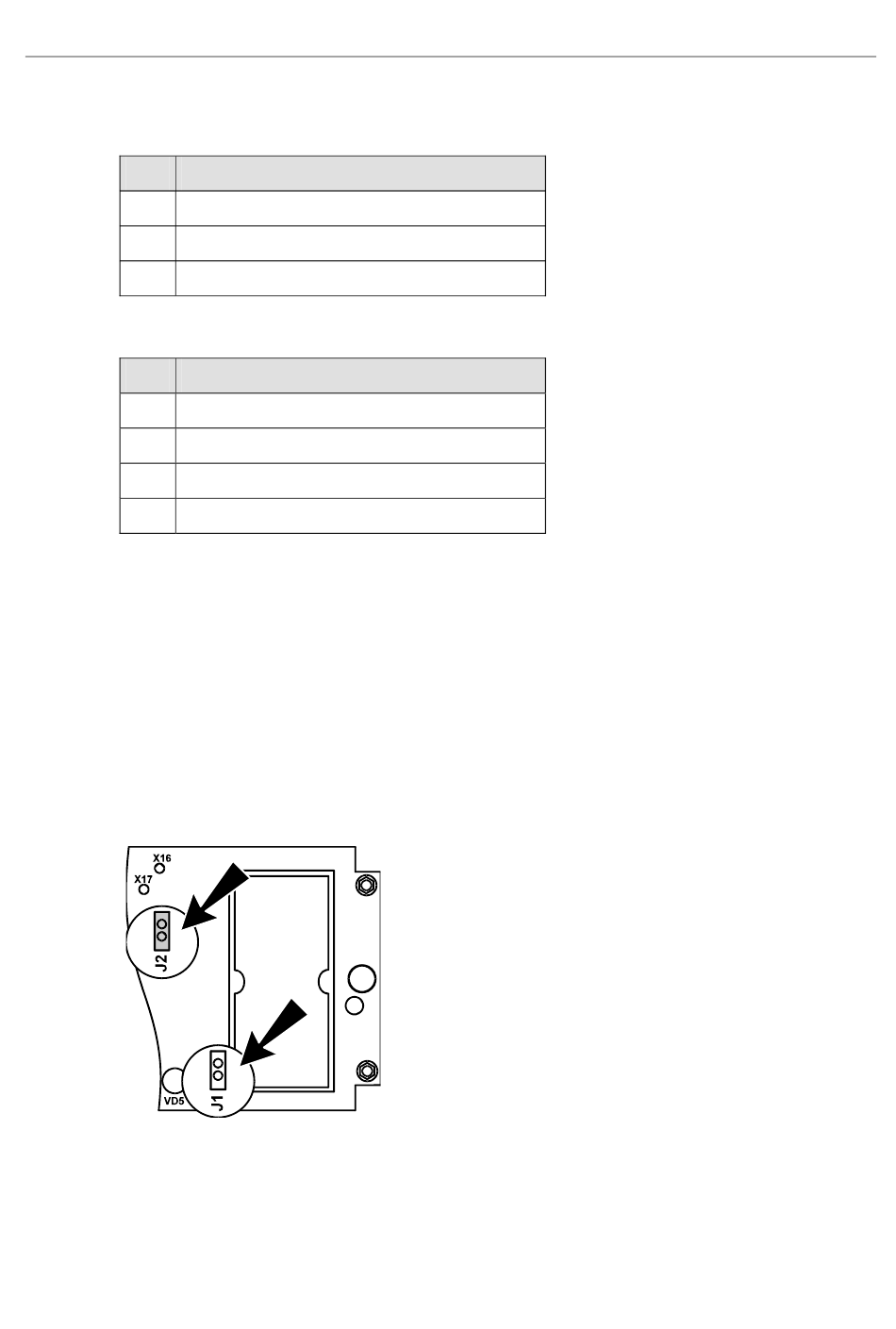

2.15.2
Jumper
Jumper J1:
Nur für Service-Zwecke vorhanden. Wird er gesetzt, kann die PIN-Nummer (auch Serien-
nummer) des Neurons ermittelt werden.
Die PIN-Nummer wird als Adresse des Knotens im Maschinennetzwerk verwendet und zur
Programmierung des Knotens benötigt.
Jumper J2:
Netzwerkabschluss. Durch den Jumper J2 wird der Abschlusswiderstand des Netzwerkes
gesetzt. Bei Prüfstraßen ohne Radlauftester muss der Abschlusswiderstand am LON-Knoten
des letzten Prüfstandes angebracht werden.
THE10101-de
