Anklemmen der Leitungen

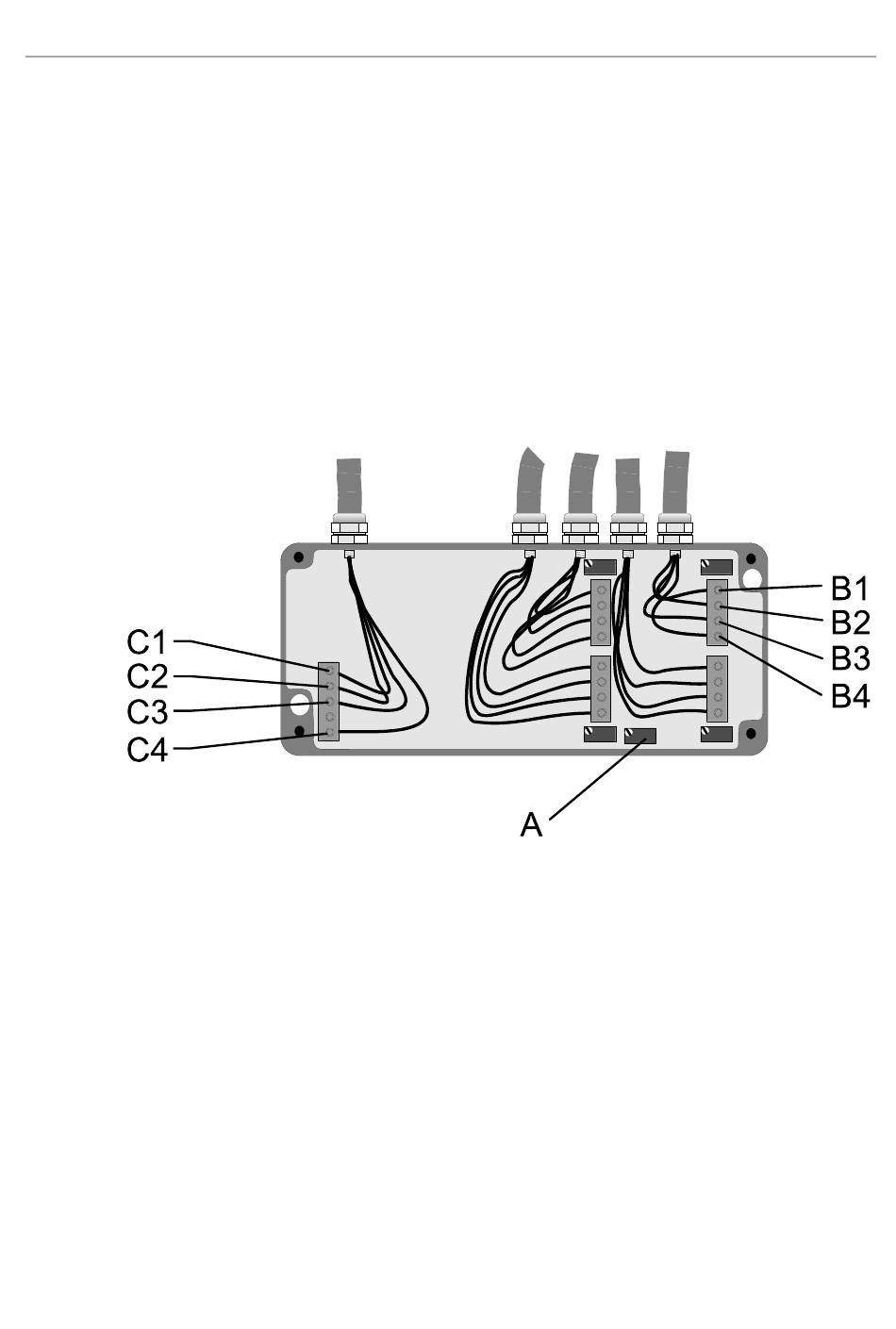

Messdose mit 4 Messzellen:
Die eingehenden Leitungen der einzelnen Messaufnehmer (diese werden alle gleich
angeschlossen) müssen korrekt angeschlossen sein:
B1:
braune Leitung
B3:
gelbe Leitung
Die Leitungen des Kabels zum Prüfstand sind wie folgt anzuschließen:
C1:
weiße Leitung
C3:
gelbe Leitung
Messdose mit zwei Messzellen:
Die eingehenden Leitungen der einzelnen Messaufnehmer bei der Wiegeeinrichtung mit 2
Messzellen werden an einer gemeinsamen Klemme verdrahtet:
B1:
weiße Leitung
B3:
grüne Leitung
Die Leitungen des Kabels (D) zum Prüfstand sind wie folgt anzuschließen:
C1:
weiße Leitung
C3:
grüne Leitung
B2:
grüne Leitung
B4:
weiße Leitung
C2:
braune Leitung
C4:
grüne Leitung
B2:
gelbe Leitung
B4:
braune Leitung
C2:
gelbe Leitung
C4:
braune Leitung
