24
2.8

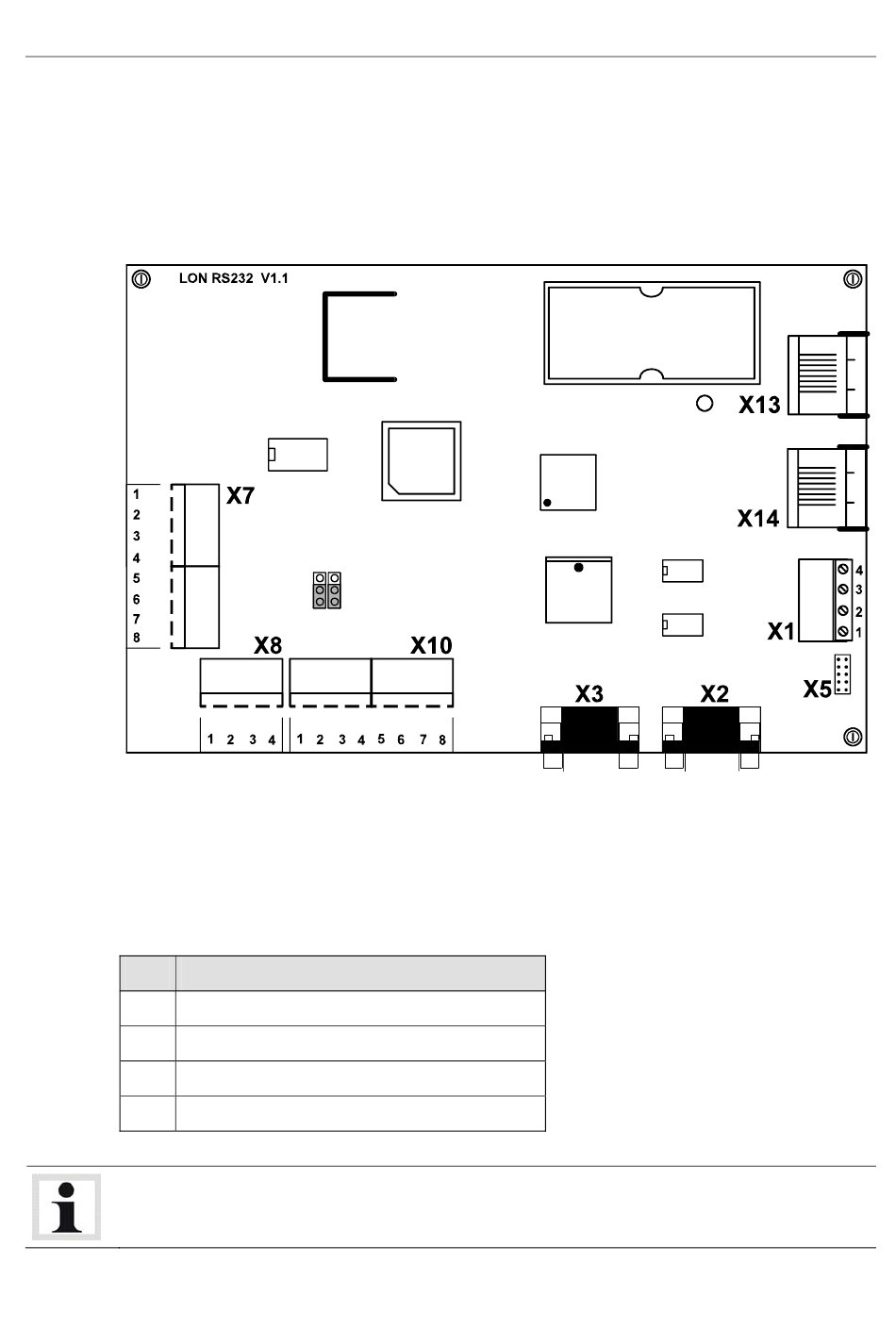

Schnittstelle LON RS232
Über den LON RS232 Knoten können momentan über die zwei 9-poligen Sub-D Buchsen
externe Geräte, und über Stecker X7 externe Geräte mit analogen Eingang an den Prüfstand
angeschlossen werden.
Je nach Anzahl der externen Geräte können bis zu drei LON RS232-Karten verwendet werden.
2.8.1
Steckerbeschreibung
Stecker X1
Verbindung der LON-Platinen
Pin
Signal
1
Datenleitung A (twisted pair)
2
Datenleitung B (twisted pair)
3
+ 24 V
4
GND
Wird der LON RS232 Knoten als letzter Knoten im LON-Netzwerk verwendet, muss zwischen
Pin 1 und Pin 2 ein Netzwerk-Abschluss eingeklemmt werden.
THE10101-de
