6.2.1
Steckerbeschreibung

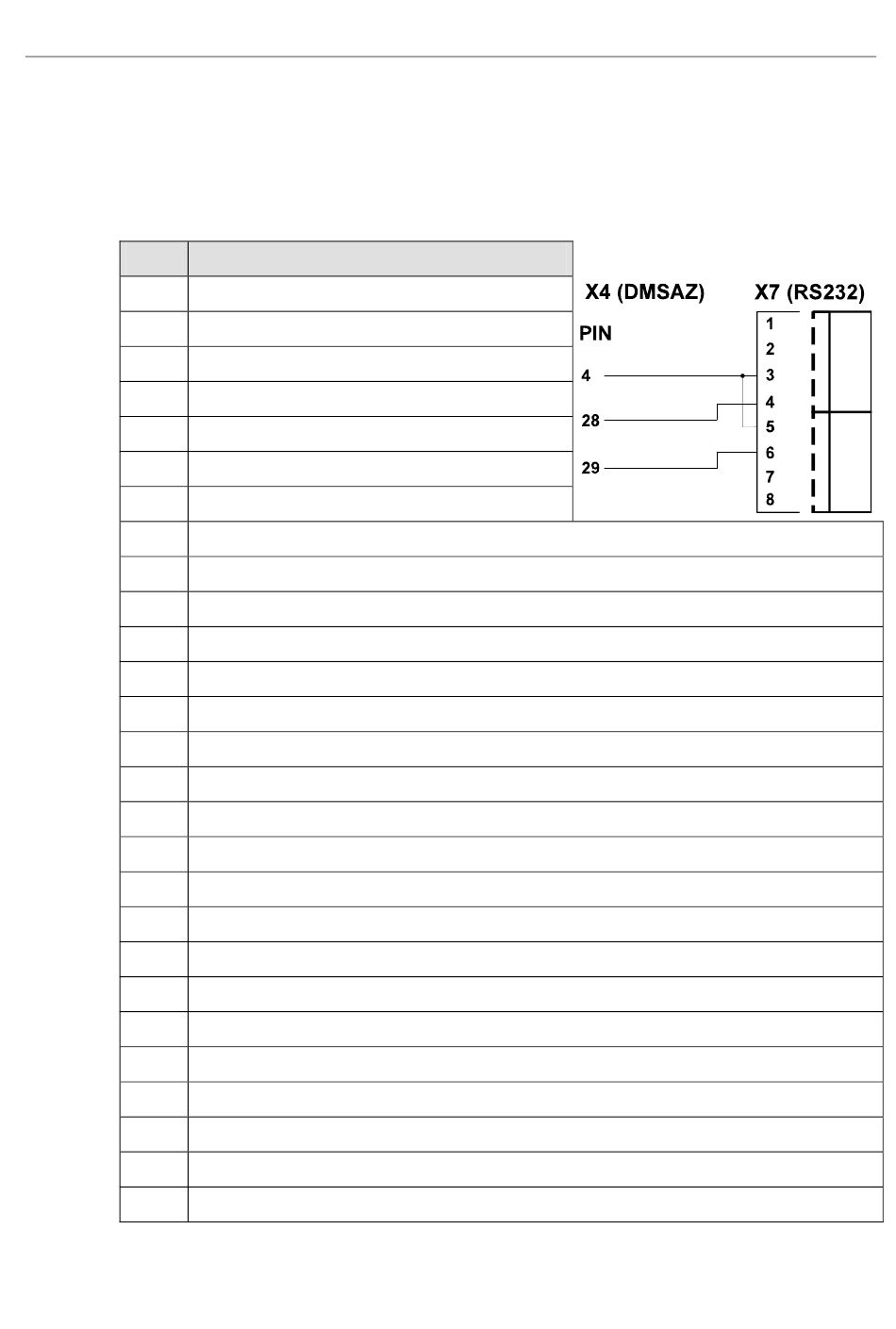

Stecker X4
Am Stecker X4 befinden sich die Eingänge, Ausgänge und die Spannungsversorgung der
Platine.
Pin
Signal
1
Eingang + (Kanal 1)
2
DMS-Speisespg.
3
Eingang
4
GND
5
Eingang + (Kanal 2)
6
DMS-Speisespg.
7
Eingang
8
GND
9
Eingang + (Kanal 3)
10
DMS-Speisespg.
11
Eingang
12
GND
13
Eingang + (Kanal 4)
14
DMS-Speisespg.
15
Eingang
16
GND
17
L1 (über Sicherung 1,6 A)
18
N
19
PE
20
+ 20V
21
nicht belegt
22
nicht belegt
28
Messwert 1
29
Messwert 2
30
nicht belegt
31
nicht belegt
32
nicht belegt
87
