80
Schaltet einer der Näherungsschalter bei Belastung nicht, gibt es drei Möglichkeiten:
• Der Näherungsschalter ist defekt. (Überprüfen bei abmontierter Prüfplatte)
• Der Näherungsschalter muss neu eingestellt werden.
• Beim Anklemmen Polung +/- vertauscht.
1 Die Prüfplatte abnehmen (s. Kalibrierung Radlauftester).
2 Die Funktion des Näherungsschalters überprüfen, indem ein Metallstück oder
Schraubenschlüssel über das Sensorende der Schalter (A und B) gelegt wird.
3 Der Schalter ist jetzt "elektromagnetisch" geschlossen. Im Menü <Radlauf testen> muss als
Schalterstellung der Näherungsschalter S1 bzw. S2 bei geschlossenen Schaltern <1>, bei
geöffneten Schaltern <0> angezeigt werden.
Einstellung der Näherungsschalter
Die Näherungsschalter werden werkseitig eingestellt. Eine Einstellung ist nur notwendig, wenn
der Näherungsschalter bei montierter Prüfplatte nicht schaltet, bei abgenommener Prüfplatte
jedoch schaltet, d.h. nicht defekt ist.

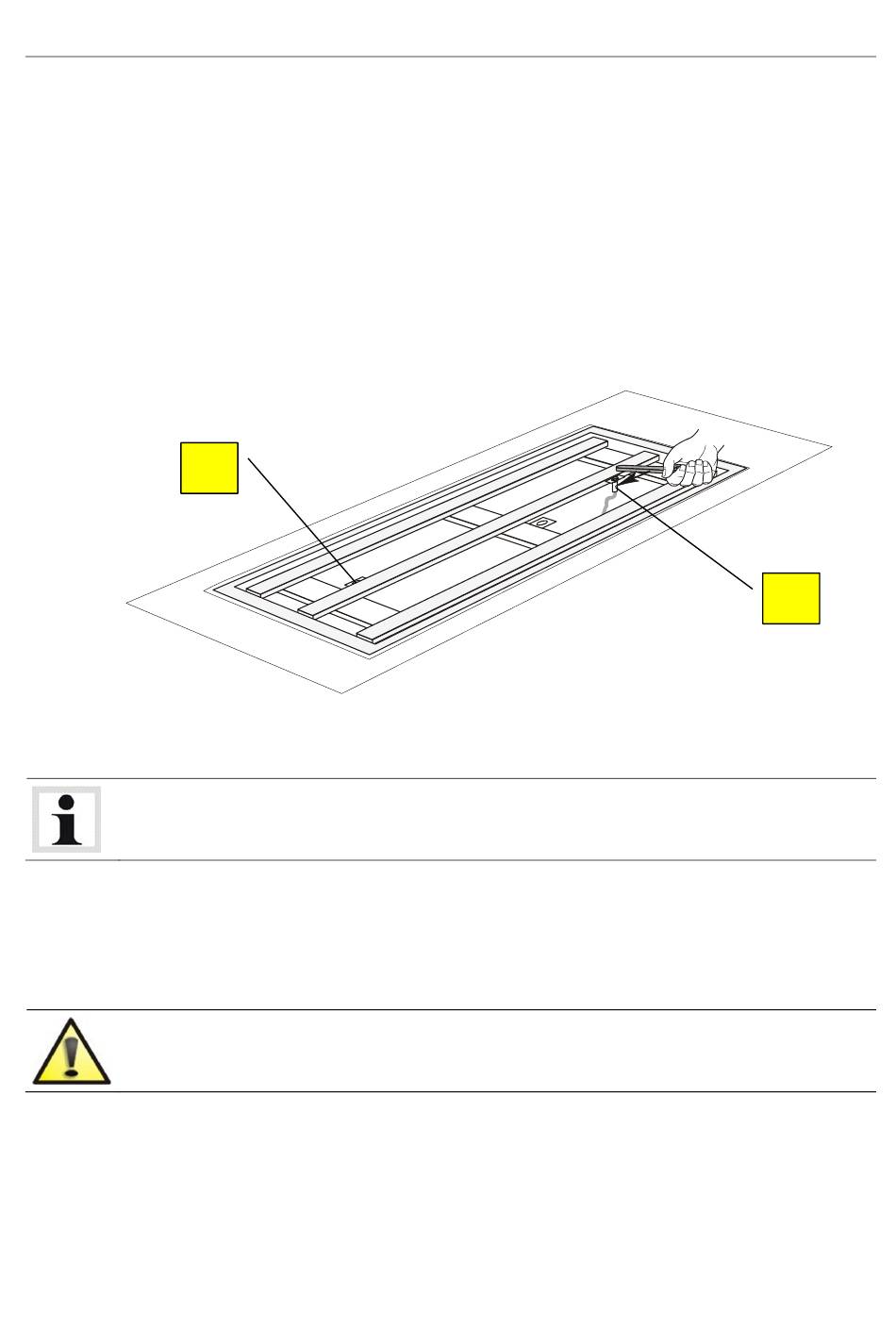

1 Die Prüfplatte abnehmen (s. Kalibrierung Radlauftester).
2 Einen Winkel, oder ein anderes gerades Hilfsmittel auf die "U-Schienen" über den
Näherungsschalter (A) legen. Durch Lösen der Muttern (C) den Näherungsschalter (A)
minimal nach oben bewegen. Den Näherungsschalter in dieser Position durch Anziehen der
Muttern befestigen. Den Vorgang für zweiten Näherungsschalter (B) wiederholen.
Die Schalter dürfen nicht über die 'U' Schienen hinausstehen.
THE10101-de
B
A
