16

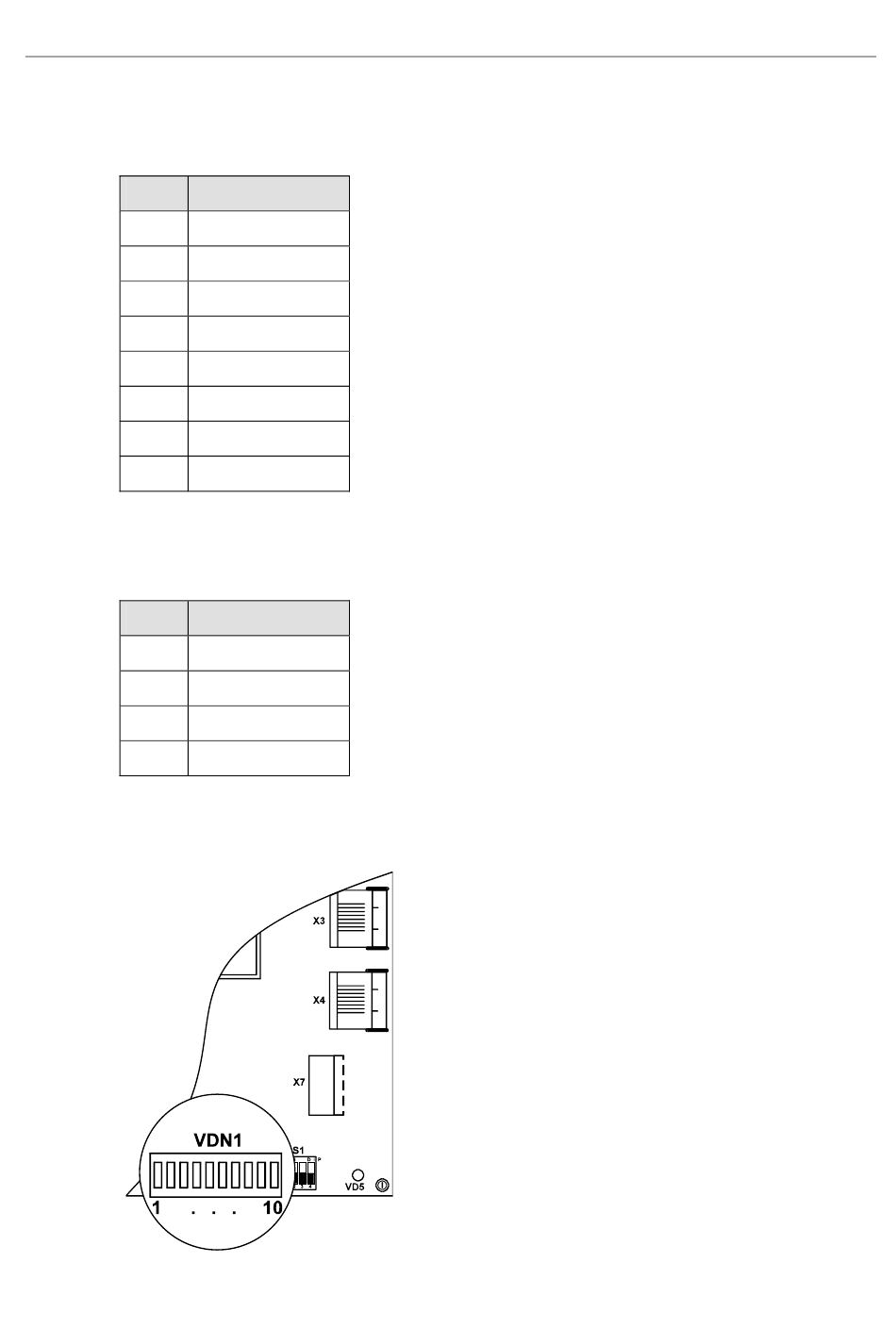

Stecker X3 / Stecker X4
Westernstecker zur Verbindung der LON-Platinen. Ist einer der Stecker X3 oder X4 defekt,
kann die Verbindung auch über Stecker X7 erfolgen.
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24 V
4
GND
5
GND
6
+ 24 V
7
nicht belegt
8
nicht belegt
Stecker X7
Mögliche Verbindung der LON-Platinen. Normalerweise werden zur Verbindung aber die
Westernstecker X3 oder X4 verwendet.
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24 V
4
GND
2.4.2
LEDs
THE10101-de
