Die Vorschriften und Hinweise unter Abschnitt "Sicherheit" in der Betriebsanleitung beachten!
1
Installation
1.1

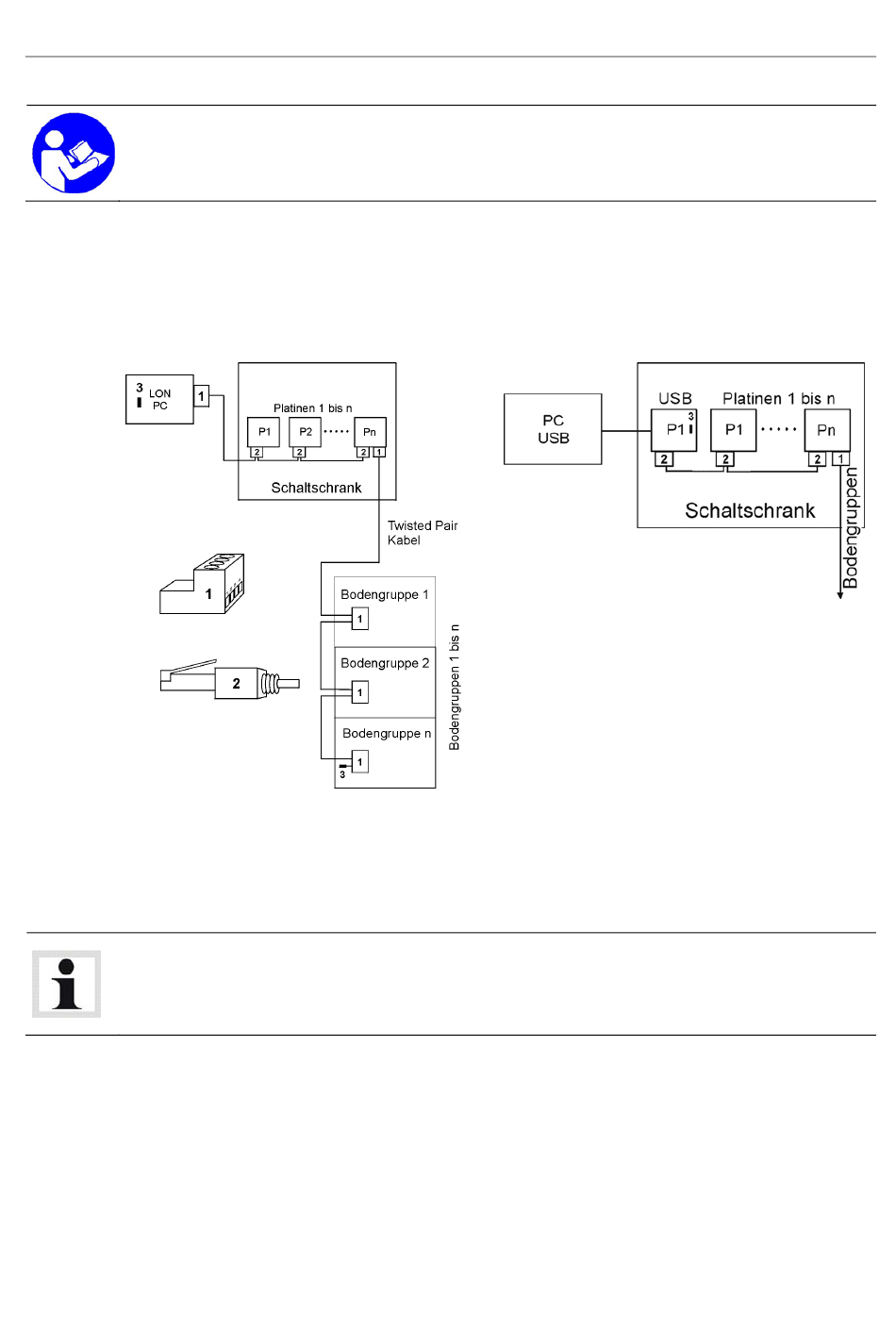

Knoten anschließen
1
Phönixstecker
2
Westernstecker (für Patchkabel)
3
Endwiderstand in Pin 1 und 2 von Stecker 1
Zur Vermeidung von Induktionen beim Verdrahten des LON Netzwerks folgende Regeln
einhalten.
Leitungen dürfen unter keinen Umständen vertauscht werden. Eine Vertauschung der Kabel
führt zur Zerstörung der Platine (Transceiver).
Leitungen:
• Twisted Pair (verdrillte 2 Drahtleitung) S-UTP 2Y 2x2xAWG 24/1-ST-C-H
(Twisted Pair muss mindestens AWG 24 Standard sein)
• Leitungslänge:
- Maximale Leitungslänge laut Vorgaben des US Herstellers ECHELON: 500 m.
- Werkseitige Empfehlung von MAHA: 150 m.
Minimale Spannung am letzten Knoten darf 20 V nicht unterschreiten.
• Leitungsquerschnitt für Patchkabel:
- für Spannungsversorgung mindestens 0,25mm
- Leitungsquerschnitte von 0,08 - 0,8mm
2
2
können in Westernstecker eingeklemmt werden.
5
THE10101-de
