Funk Empfänger LON TRAN 2
2.7.1

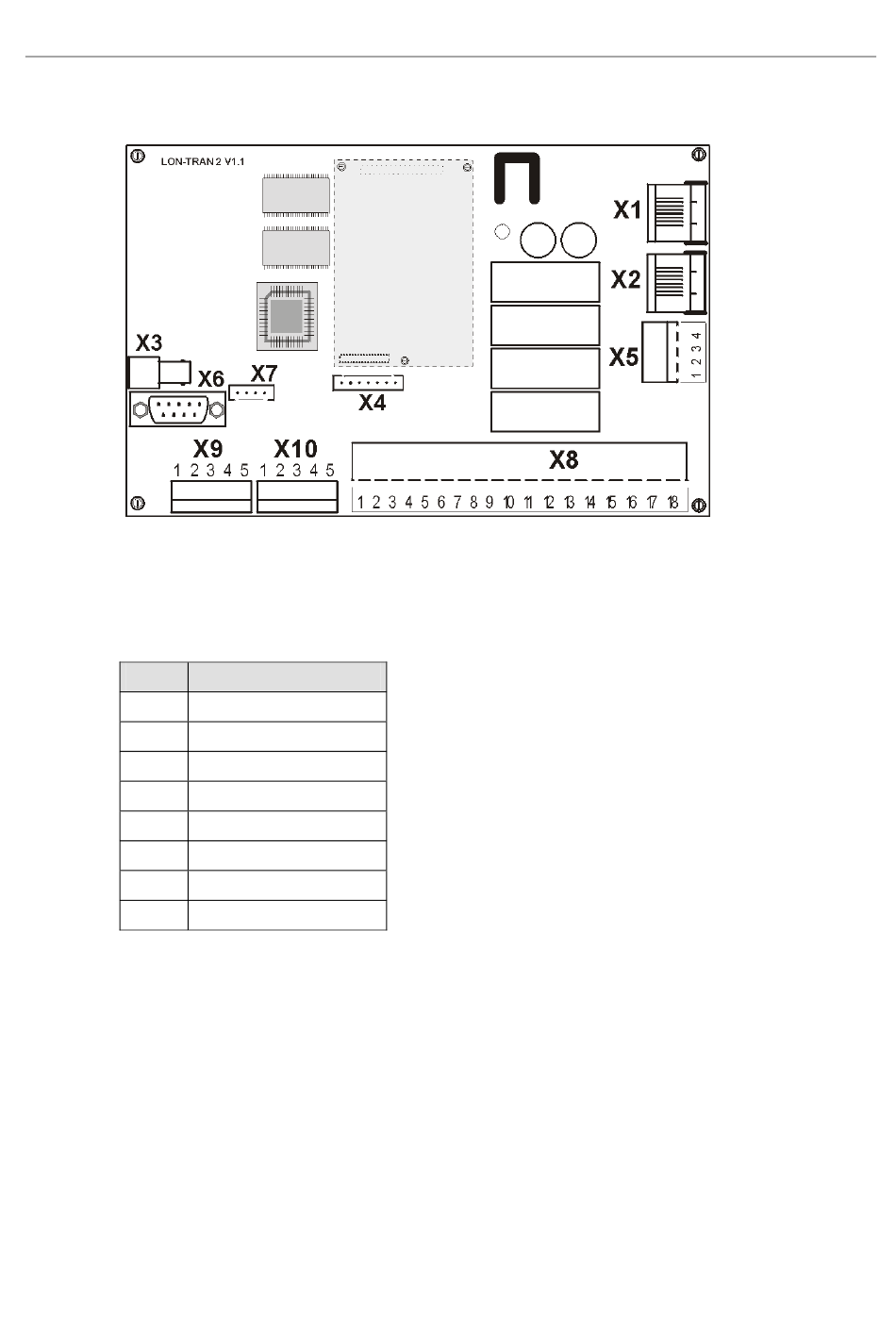

Steckerbeschreibung
Stecker X1 / X2
Westernstecker zur Verbindung der LON-Platinen
Pin
Signal
1
Datenleitung A
2
Datenleitung B
3
+ 24 V
4
GND
5
GND
6
+ 24 V
7
frei
8
frei
Stecker X3
Bajonettstecker für Antennenkabel.
Stecker X4
Interne Verwendung. CAN-Bus-Stecker, falls anstatt LON ein CAN-Bus verwendet wird.
