84

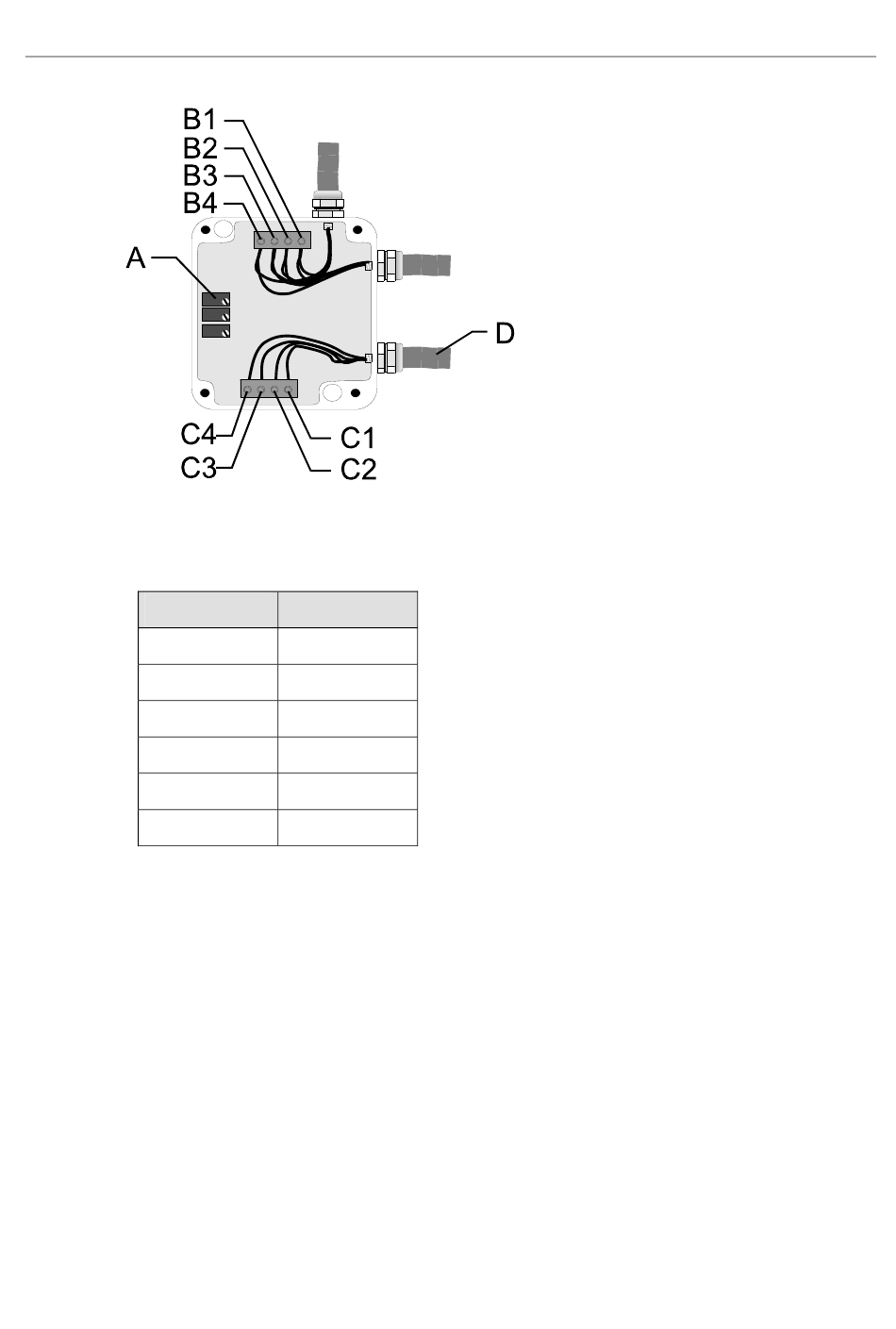

Innenwiderstände der Messbrücke
zwischen
br - gr
br - ge
br - ws
gr - ge
gr - ws
ge - ws
6.1.2
Test des Anschlusses der Messbrücken
Von der Messdose führt ein 4-adriges Kabel zum Prüfstand. Davon sind die 3 Leitungen braun,
grün und weiß, die für die Messwertaufnahme wichtig sind, folgendermaßen angeschlossen.
• weiße Leitung: Signalleitung LON-RS232 Stecker X7: Pin 7, Versorgungsleitung Netzteil
• grüne Leitung: Signalleitung LON-RS232 Stecker X7: Pin 8
• braune Leitung: Versorgungsleitung Netzteil (+12 V DC)
Die 4-te Leitung (gelb) wird am Prüfstand nicht angeschlossen. Sie dient nur zu Testzwecken.
Wird die gelbe Leitung mit GND (Masse DC, Klemme X1:72) verbunden, fließt bei korrektem
Einbau aller Teile ein Strom von 9 mA bei statischer Waage (9,75 mA bei dynamischer Waage)
(an 200Ω:= 1,8V (1,95 V bei dyn. Waage)). Ist dies nicht der Fall muss die Verdrahtung der
Messbrücken kontrolliert werden.
THE10101-de
Widerstand / [Ω]
≈ 323
≈ 323
≈ 474
≈ 341
≈ 323
≈ 323
