2.14
Knoten für Tachoprüfstand LON TPS
2.14.1

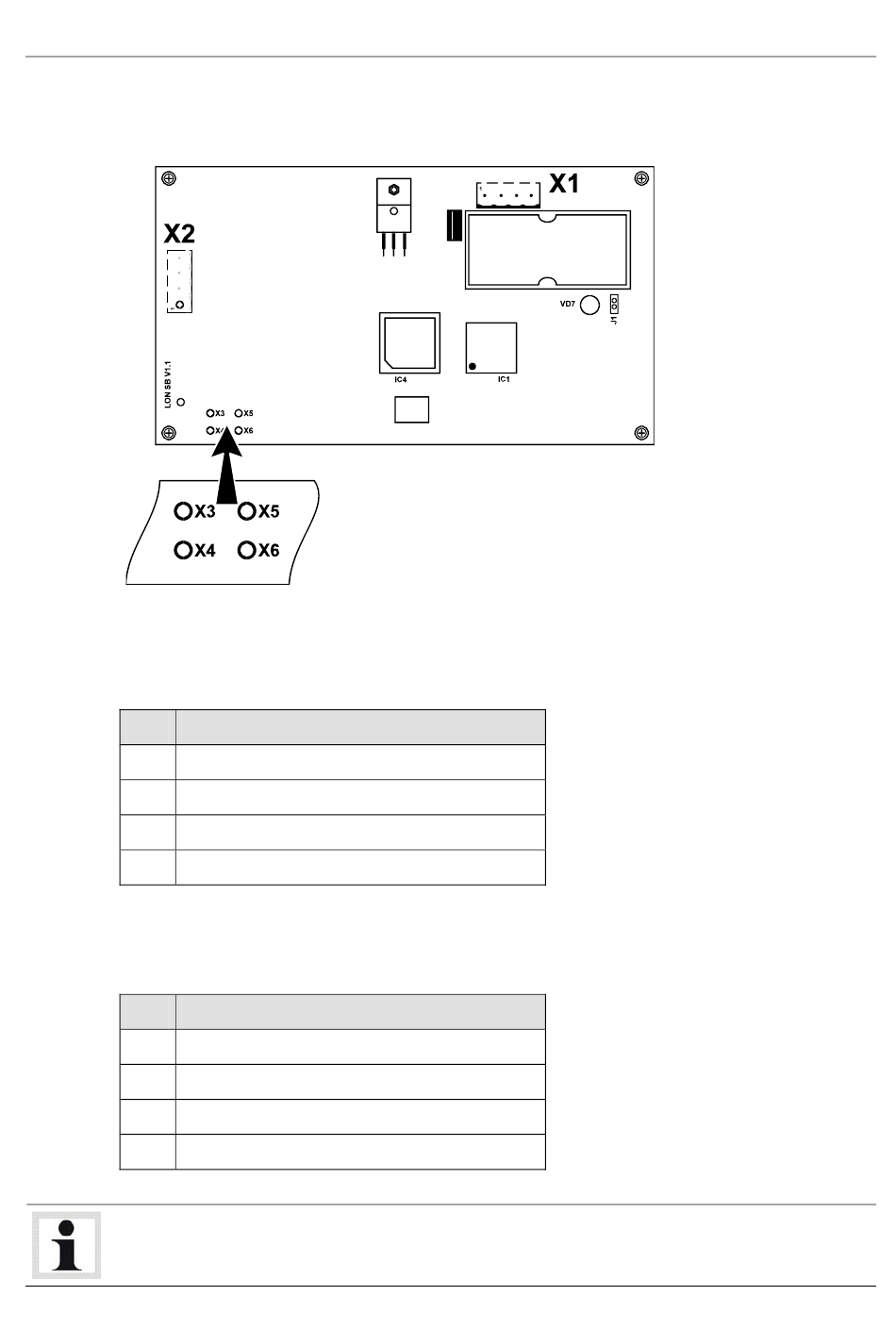

Steckerbeschreibung
Stecker X1
Pin
Signal
1
Datenleitung A (Twisted pair)
2
Datenleitung B (Twisted pair)
3
+ 24 V DC
4
GND
Stecker X3 – X6
Stecker für den Anschluss eines Tacho-Prüfstandes (Stecker sind bei einem Knoten zum
Anschluss eines Stoßdämpfer-Prüfstandes nicht bestückt).
Pin
Signal
1
Eingang A
2
GND
3
Eingang B
4
GND
Stecker X7 -X16 sind bei der LON-SB für den Tachoprüfstand nicht bestückt.
