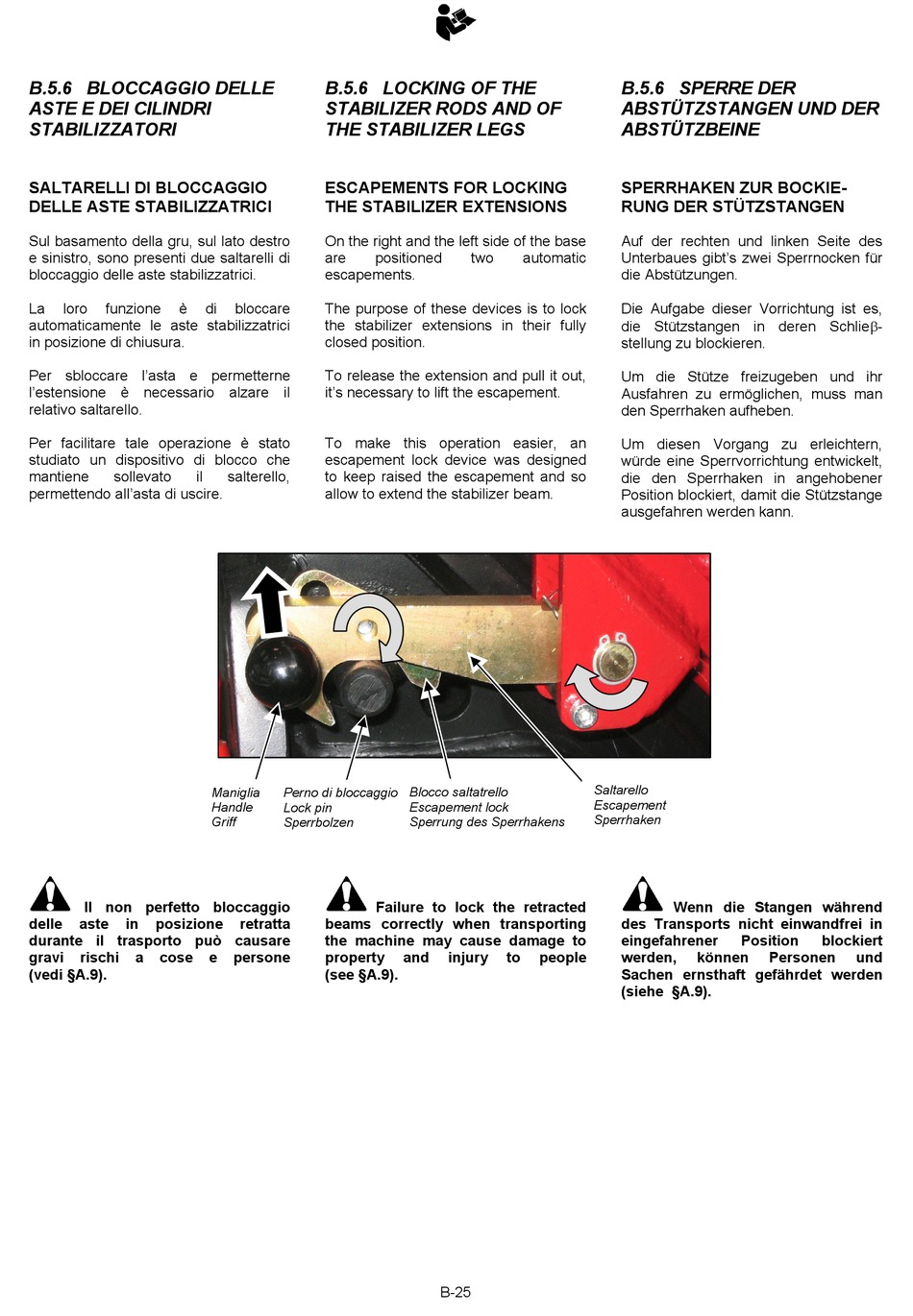

B.5.6 BLOCCAGGIO DELLE
ASTE E DEI CILINDRI
STABILIZZATORI
SALTARELLI DI BLOCCAGGIO
DELLE ASTE STABILIZZATRICI
Sul basamento della gru, sul lato destro
e sinistro, sono presenti due saltarelli di
bloccaggio delle aste stabilizzatrici.
La
loro
funzione
è
automaticamente le aste stabilizzatrici
in posizione di chiusura.
Per sbloccare l'asta e permetterne
l'estensione è necessario alzare il
relativo saltarello.
Per facilitare tale operazione è stato
studiato un dispositivo di blocco che
mantiene
sollevato
il
permettendo all'asta di uscire.
Il non perfetto bloccaggio
delle
aste
in
posizione
durante il trasporto può causare
gravi
rischi
a
cose
(vedi §A.9).
B.5.6 LOCKING OF THE
STABILIZER RODS AND OF
THE STABILIZER LEGS
ESCAPEMENTS FOR LOCKING
THE STABILIZER EXTENSIONS
On the right and the left side of the base
are
positioned
escapements.
di
bloccare
The purpose of these devices is to lock
the stabilizer extensions in their fully
closed position.
To release the extension and pull it out,
it's necessary to lift the escapement.
To make this operation easier, an
escapement lock device was designed
salterello,
to keep raised the escapement and so
allow to extend the stabilizer beam.
Maniglia
Perno di bloccaggio
Handle
Lock pin
Griff
Sperrbolzen
Failure to lock the retracted
retratta
beams correctly when transporting
the machine may cause damage to
e
persone
property
(see §A.9).
two
automatic
Blocco saltatrello
Escapement lock
Sperrung des Sperrhakens
and
injury
to
people
B-25
B.5.6 SPERRE DER
ABSTÜTZSTANGEN UND DER
ABSTÜTZBEINE
SPERRHAKEN ZUR BOCKIE-
RUNG DER STÜTZSTANGEN
Auf der rechten und linken Seite des
Unterbaues gibt's zwei Sperrnocken für
die Abstützungen.
Die Aufgabe dieser Vorrichtung ist es,
die Stützstangen in deren Schlie-
stellung zu blockieren.
Um die Stütze freizugeben und ihr
Ausfahren zu ermöglichen, muss man
den Sperrhaken aufheben.
Um diesen Vorgang zu erleichtern,
würde eine Sperrvorrichtung entwickelt,
die den Sperrhaken in angehobener
Position blockiert, damit die Stützstange
ausgefahren werden kann.
Saltarello
Escapement
Sperrhaken
Wenn die Stangen während
des Transports nicht einwandfrei in
eingefahrener
Position
werden,
können
Sachen ernsthaft gefährdet werden
(siehe §A.9).
blockiert
Personen
und
