B.3.4 COMPONENTI
PRINCIPALI

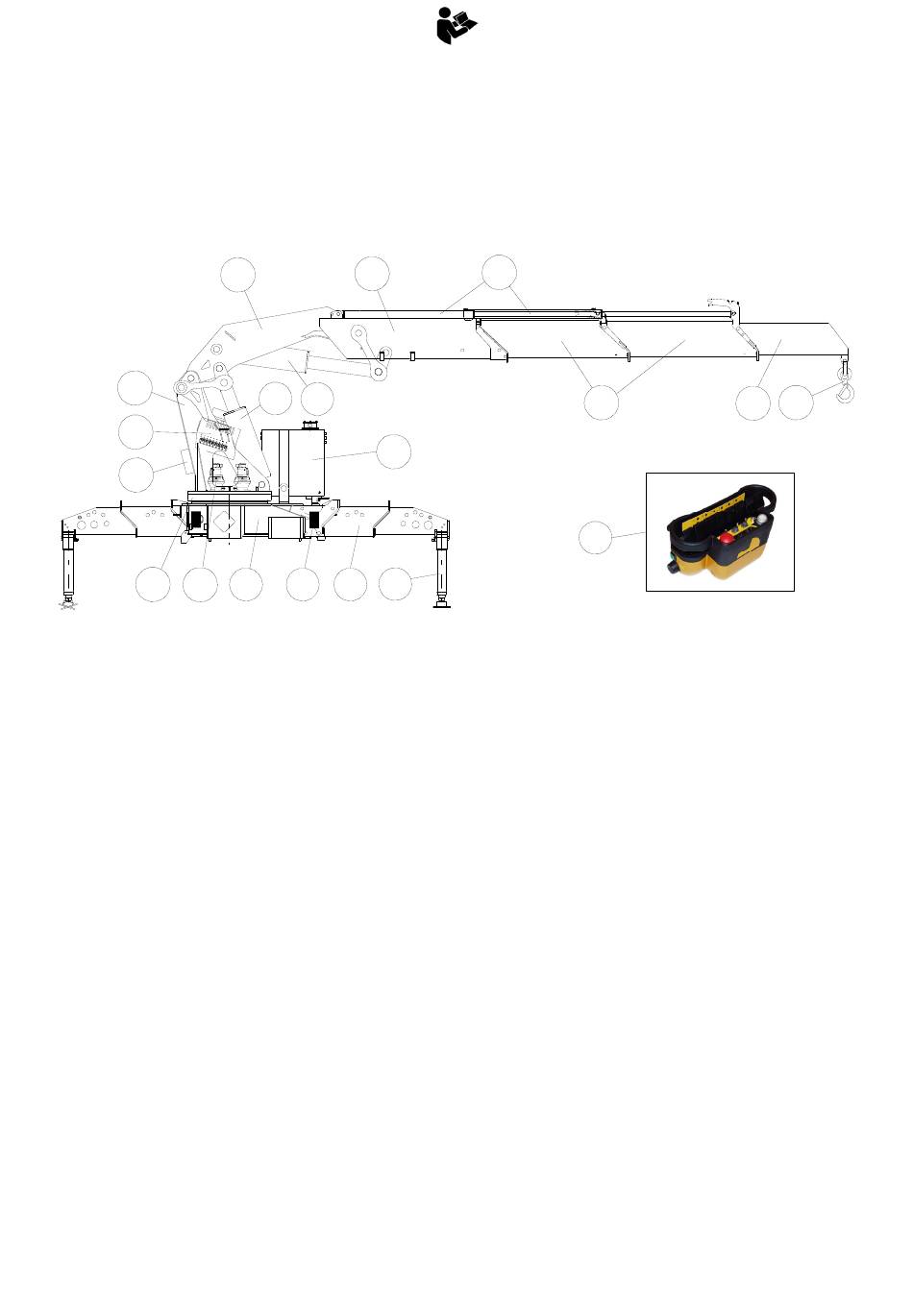

Si elencano di seguito i componenti
principali della gru, così come indicati
nella norma EN 12999:
5
16
14
4
17
1)
Basamento
2)
Asta stabilizzatore
3)
Cilindro stabilizzatore
4)
Dispositivo di rotazione
(ralla di rotazione)
5)
Colonna
6)
1° braccio
7)
Cilindro 1° braccio
(cilindro sollevamento)
8)
2° braccio
9)
Cilindro 2° braccio
(cilindro articolazione)
10) Estensioni telescopiche idrauliche
11) Cilindri estensione telescopica
12) Estensione manuale
13) Gancio
14) Pannello di controllo
15) Comandi stabilizzatori
16) Comandi d'emergenza
17) Motoriduttore di rotazione
18) Serbatoio olio
19) Radiocomando
B.3.4 MAIN COMPONENTS
A list of the main crane components is
given
below
EN 12999:
8
6
7
9
18
15
1
2
3
1)
Base
2)
Stabiliser extension (rod)
3)
Stabiliser cylinder
4)
Slewing mechanism
(Slewing bearing)
5)
Column
6)
1st boom
7)
1st boom cylinder
(lifting cylinder)
8)
2nd boom
9)
2nd boom cylinder
(articulation cylinder)
10) Boom extensions, hydraulic
11) Extension cylinders
12) Boom extension, manual
13) Hook
14) Control panel
15) Stabilizers controls
16) Emergency controls
17) Slewing gear motor
18) Oil tank
19) Radio remote control
in
accordance
with
11
10
19
B-7
B.3.4 HAUPTKOMPONENTEN
Nachstehend werden die Hauptkompo-
nenten des Krans aufgezählt, wie in
EN 12999 vorgeschrieben:
13
12
1)
Kranunterbau
2)
Abstützstange
3)
Abstützzylinder
4)
Drehvorrichtung
(Drehverbindung)
5)
Säule
6)
1. Ausleger
7)
Zylinder 1. Ausleger
(Hubzylinder)
8)
2. Ausleger
9)
Zylinder 2. Ausleger
(Gelenkzylinder)
10) Hydraulikausschübe
11) Schubzylinder
12) Manuelle Verlängerung
13) Haken
14) Schalttafel
15) Steuerungen der Abstützungen
16) Notsteuerungen
17) Getriebemotor
18) Öltank
19) Funkfernsteuerung
