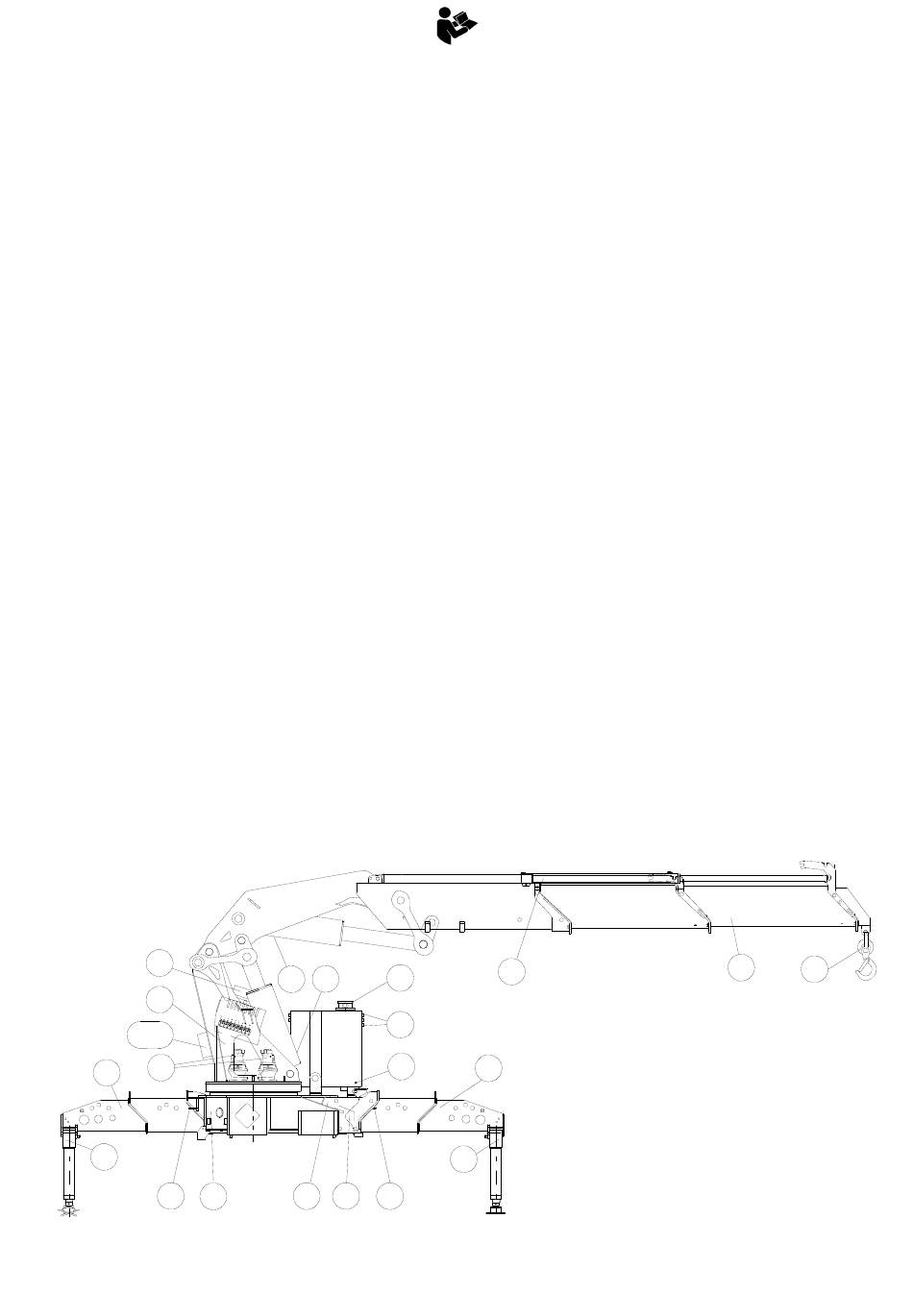

B.3.5 DISPOSITIVI DI
SICUREZZA, LIMITATORI E
INDICATORI
La gru è dotata di limitazione di portata,
dispositivi sicurezza e indicatori.
Tali dispositivi, elencati a seguito,
permettono all'operatore di lavorare in
sicurezza in ogni configurazione di
carico e in situazioni di emergenza. Il
loro funzionamento verrà illustrato nel
paragrafo dedicato.
L1
LIMITATORE DI MOMENTO (TCU)
L2
LIMITATORE DI CARICO
PROLUNGHE MANUALI (RLL,
OPTIONAL)
VALVOLE DI BLOCCO SUI
CILINDRI OLEODINAMICI
V1
Cilindro 1° braccio
V2
Cilindro 2° braccio
V3
Cilindro elementi telescopici
V4
Cilindri stabilizzatori
V5
Cilindri rotazione
V6
Cilindro sfilo aste stabilizzatrici
B1
BLOCCAGGIO MECCANICO
ASTE STABILIZZATRICI
B2
BLOCCAGGIO MECCANICO
PROLUNGA MECCANICA
I1
INDICATORI DI CARICO (TCU,
LUCI DI SEGNALAZIONE)
I2
INDICATORI DI LIVELLO OLIO
(SERBATOIO)
I3
INDICATORI DI INTASAMENTO
FILTRI OLIO
I4
TERMOMETRO OLIO
I5
INDICATORI DI LIVELLO OLIO
(MOTORIDUTTORE)
I1
V5
L1-I1
I5
V6
V4
B1
B.3.5 SAFETY DEVICES,
LIMIT SWITCHES AND
INDICATORS
The crane is fitted with a load limit
device, safety devices and indicators.
These devices, listed below, enable the
crane to be used under safe conditions
with all load configurations and in the
event of an emergency. Functioning of
these devices is described in the
dedicated paragraph.
L1
LOAD MOMENT LIMITER (TCU)
L2
MANUAL EXTENSIONS LOAD
LIMITER (RLL, OPTIONAL)
HYDRAULIC CYLINDER
BLOCKING VALVE
V1
1st arm cylinder
V2
2nd arm cylinder
V3
Telescopic components cylinder
V4
Stabiliser cylinders
V5
Rotation cylinders
V6
Stabiliser rod extraction cylinder
B1
STABILISER ROD MECHANICAL
BLOCK
B2
MECHANICAL EXTENSION
MECHANICAL BLOCK
I1
LOAD INDICATOR (TCU,
FLASHINGS)
I2
OIL LEVEL INDICATOR (TANK)
I3
OIL FILTERS CLOGGING
INDICATORS
I4
OIL THERMOMETER
I5
OIL LEVEL INDICATOR (GEAR
MOTORS)
V2
V1
I3
L2
L2
V3
I3
I2
I4
V6
V4
B1
B-8
B.3.5 SICHERHEITSEIN-
RICHTUNGEN, BEGRENZER
UND ANZEIGEN
Der
Kran
ist
mit
Lastbegrenzer,
Sicherheitseinrichtungen und Anzeigen
ausgestattet.
Diese nachstehend aufgeführten Vor-
richtungen gestatten dem Kranführer, in
jeder Ladekonfiguration und in Notsitua-
tionen sicher zu arbeiten. Ihre Funktion
wird
im
entsprechenden
beschrieben.
L1
MOMENTBEGRENZER (TCU)
L2
LASTBEGRENZER DER MAN.
VERLÄNGERUNGEN (RLL,
WAHLFREI)
SPERRVENTILE AN DEN
ÖLHYDRAULIKZYLINDERN
V1
Zylinder 1. Ausleger
V2
Zylinder 2. Ausleger
V3
Zylinder der Teleskopausschübe
V4
Abstützzylinder
V5
Drehzylinder
V6
Schubzylinder der Abstützstangen
B1
MECHANISCHE SPERRE DER
ABSTÜTZSTANGEN
B2
MECHANISCHE SPERRE DER
MANUELLEN VERLÄNGERUNG
I1
LASTANZEIGEN (TCU,
BLINKLICHTER)
I2
ÖLSTANDANZEIGEN (ÖLTANK)
I3
VERSTOPFUNGSANZEIGEN
DER ÖLFILTER
I4
ÖLTHERMOMETER
I5
ÖLSTANDANZEIGEN
(GETRIEBEMOTOREN)
B2
Abschnitt
L2
