13. Montage des Reglers
98
13.6 Schaltplan

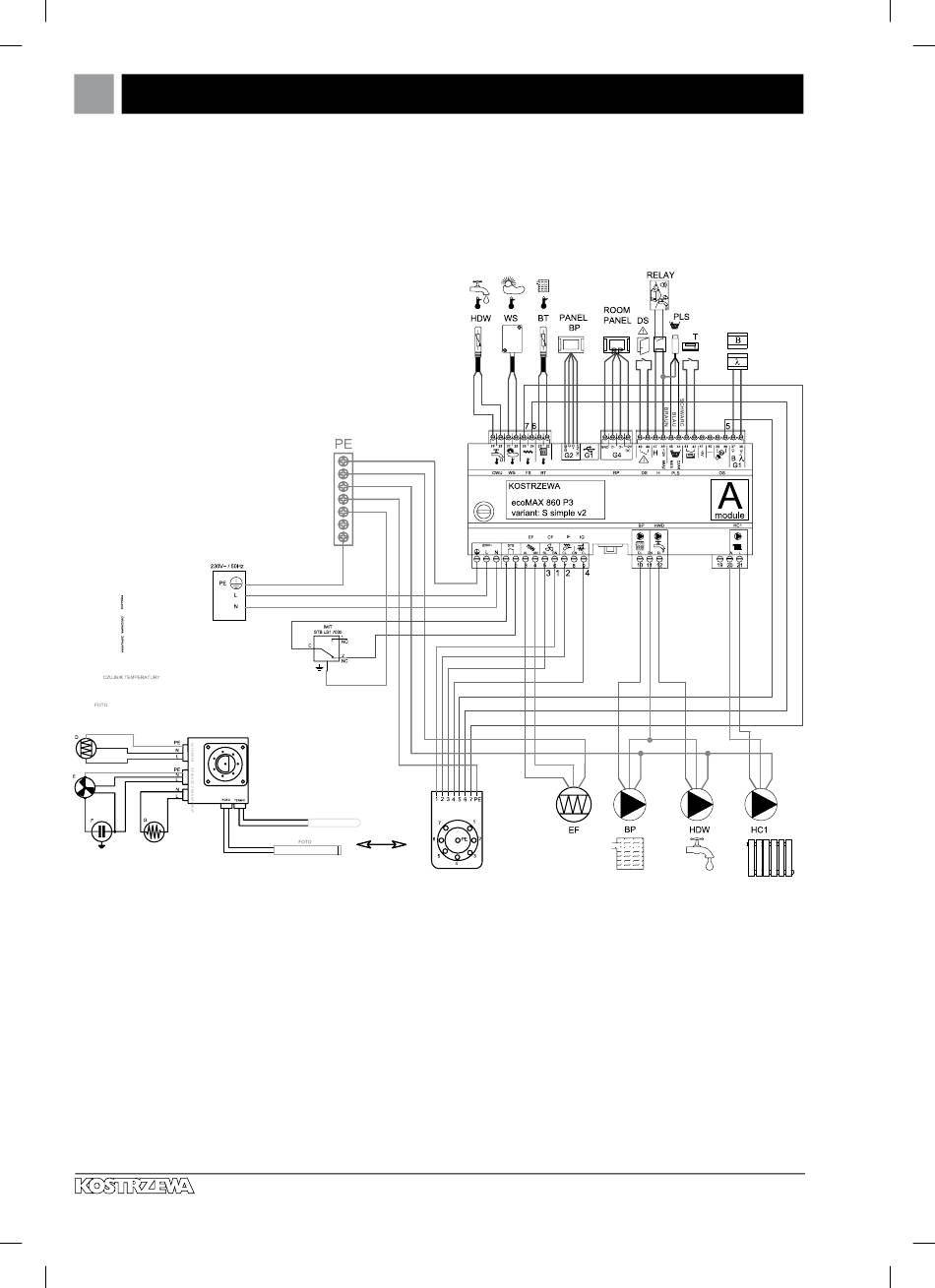

Schaltplan MB10kW-v03-T1;T2:
Brenner PB VG + Modul ecoMAX 860 P3 Variante
S-simple v2
SYSTEM
Beschreibung der Ausgänge im Modul A:
STB- thermische Sicherung STB
EF- Zuführer
CF- Brennerlüfter
IF- Brennerzuführer
IG- Zündhilfe
BP - Kesselpumpe
HWD- BW-Pumpe
HC1 - Pumpe Heizkreis 1
λ, B- Moduleingang
OS- Flammensensor
Die Nummer eins unter den Pelletkesseln
TEMPERATURSENSOR
TC- Raumthermostat ZH
PLS- Brennstoff-Füllstandssensor, Minimum
H- Universaleingang
DS- Türschalter
RP- Raumthermostat (Regler)
BEDIENPULT BP- Bedienpult Heizkessel
BT- Kesseltemperatursensor
FS- Brennertemperatursensor
WS- Außensensor
CWU- Warmwassersensor.
