13. Montaż regulatora
26

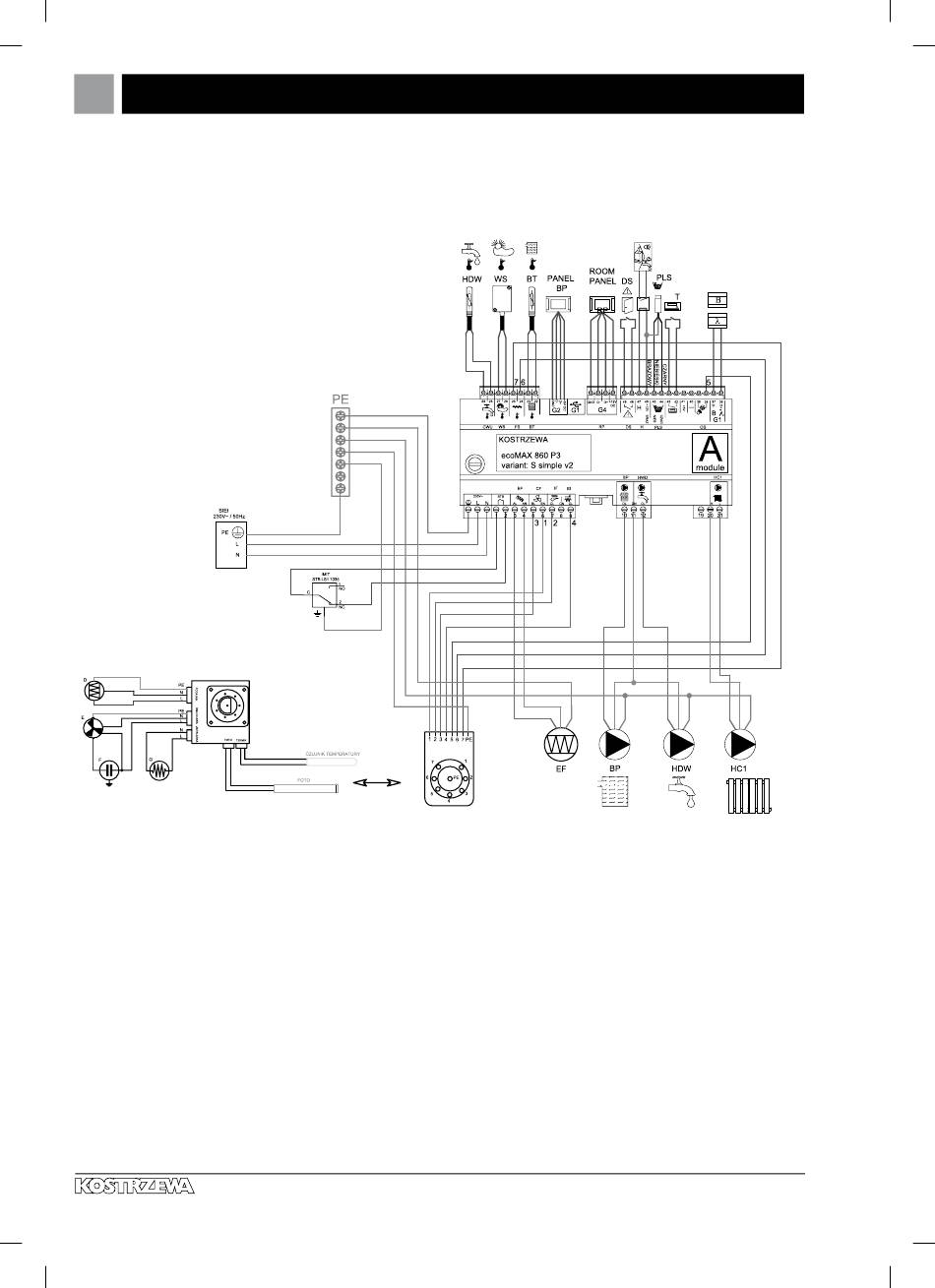

13.6 Schemat elektryczny
Schemat elektryczny MB10kW-v03-T1;T2:
palnik PB + Moduł ecoMAX 860 P3 variant S-simple v2
Opis wyjść moduł A:
STB- zabezpieczenie termiczne STB
EF- podajnik zasobnika
CF- wentylator palnika
IF- podajnik palnika
IG- zapalarka
BP- pompa kotłowa
HWD- pompa CWU
HC1- pompa obiegu grzewczego 1
λ, B- wejście modułów
OS- czujnik płomienia
Lider kotłów na pelet
T- regulator pokojowy C.O.
PLS- czujnik poziomu paliwa minimum
H- wejście uniwersalne
DS- krańcówka drzwi
RP- panel pokojowy (regulator)
PANEL BP- panel sterujący kotła
BT- czujnik temperatury kotła
FS- czujnik temperatury palnika
WS- czujnik zewnętrzny
CWU- czujnik C.W.U.
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
