13. Montaż regulatora
102

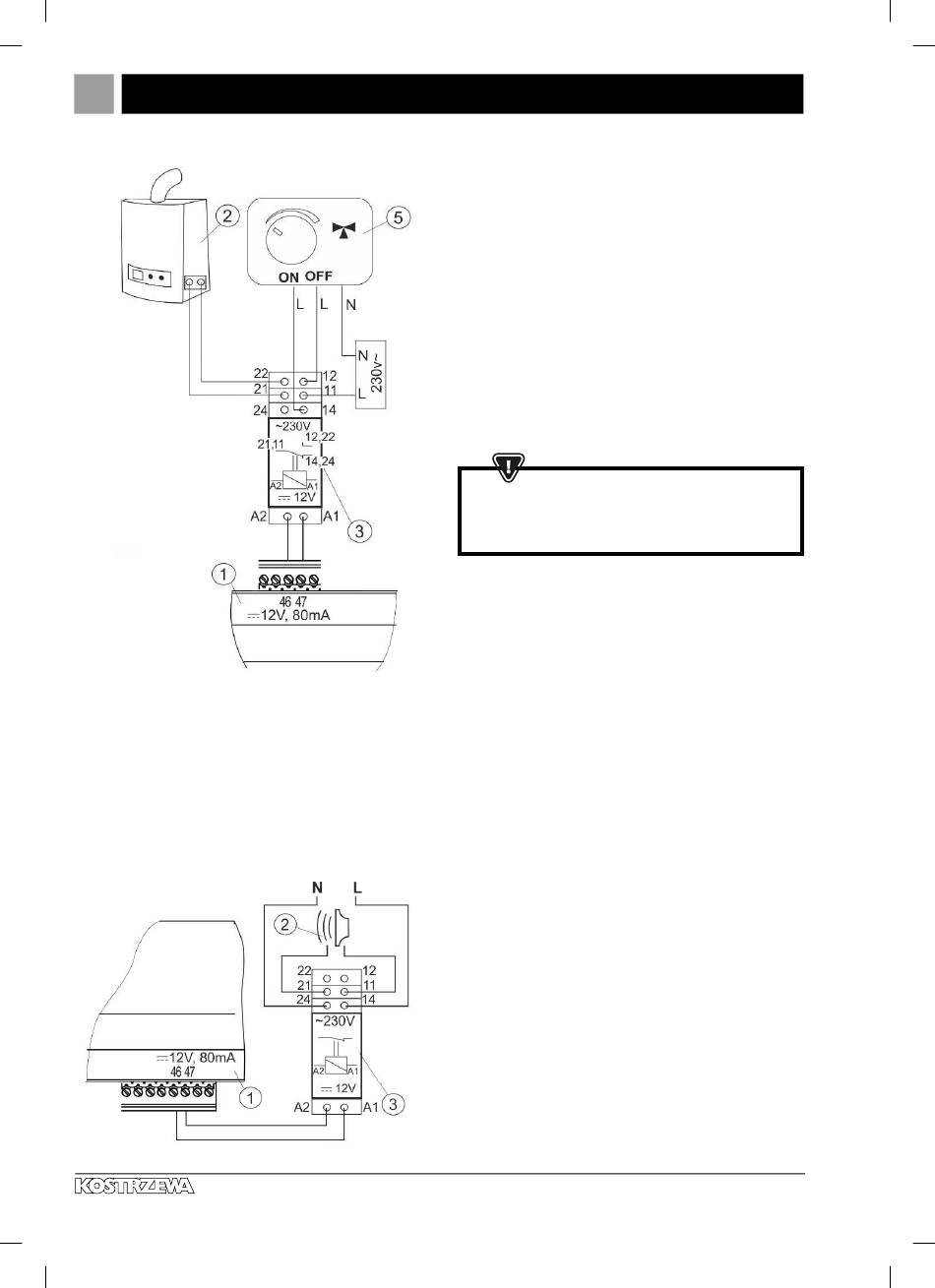

Schaltplan Steuerung für das
Umschaltventil des
Reservekessels:
1 – Regler,
2 – Reservekessel,
3 – Relais,
5 – Zylinder des Umschaltventils
(mit Endschaltern).
Achtung: die Klemmen
22, 21, 24 müssen galvanisch
von den Klemmen 12,11,14
getrennt werden.
13.12 Anschluss der Alarmsignalanlage
Der Regler kann Alarmmeldungen ausgeben, indem er externe Geräte schaltet,
z.B. eine Alarmglocke oder ein GSM-Gerät zum Texten. Die Alarmsignalanlage
sollte man in Übereinstimmung mit der folgenden Zeichnung mit Hilfe eines
Relais anschließen. Das Ausschalten der Alarmsignalanlage erfolgt nach der
Einstellung des Ausgangs H auf Alarmmeldungen.
Serviceeinstellungen > Ausgang H > Funktion Ausgang H
Die Nummer eins unter den Pelletkesseln
Anschluss einer externen Alarmsignalanlage:
1 – Regler,
2 – Externe Alarmsignalanlage,
3 – Relais.
13.13 Anschluss der Raumbedienung
Es besteht die Möglichkeit, an den Regler die zusätzliche Raumbedienung
ecoSTER TOUCH oder ecoSTER 200, das folgende Funktionen erfüllen kann,
anzuschließen:
•
Raumthermostat,
•
Bedienpult für den Kessel,
•
Alarmsignalanlage,
•
Brennstoff-Füllstandssensor.
DIE LEITUNGEN 12V UND GND FÜR DEN ANSCHLUSS
DER RAUMBEDIENUNG SOLLTEN EINEN QUERSCHNITT
VON MINDESTENS 0,5MM
Die Gesamtlänge der Leitungen sollte nicht größer als 30 m sein. Die Leitungen
dürfen auch länger sein, wenn sie einen Querschnitt von mehr als 0,5 mm
haben.
•
4-Leitungs-Anschluss:
Die Verbindung laut dem Schaltplan ausführen.
•
2-Leitungs-Anschluss:
Bei diesem Anschluss ist ein externes Netzgerät +12VDC mit einer
Stromstärke von mind. 400 mA erforderlich. Speisepunkte: GND und VCC
an das externe Netzgerät anschließen. Den Anschluss der Leitungen D+
und D- laut dem Schaltplan ausführen.
Bedienungsanleitung Regeleinheit für Kesselanlage ecoMAX860P3-S:simple – DE 12.17
2
AUFWEISEN.
