13. Montaż regulatora

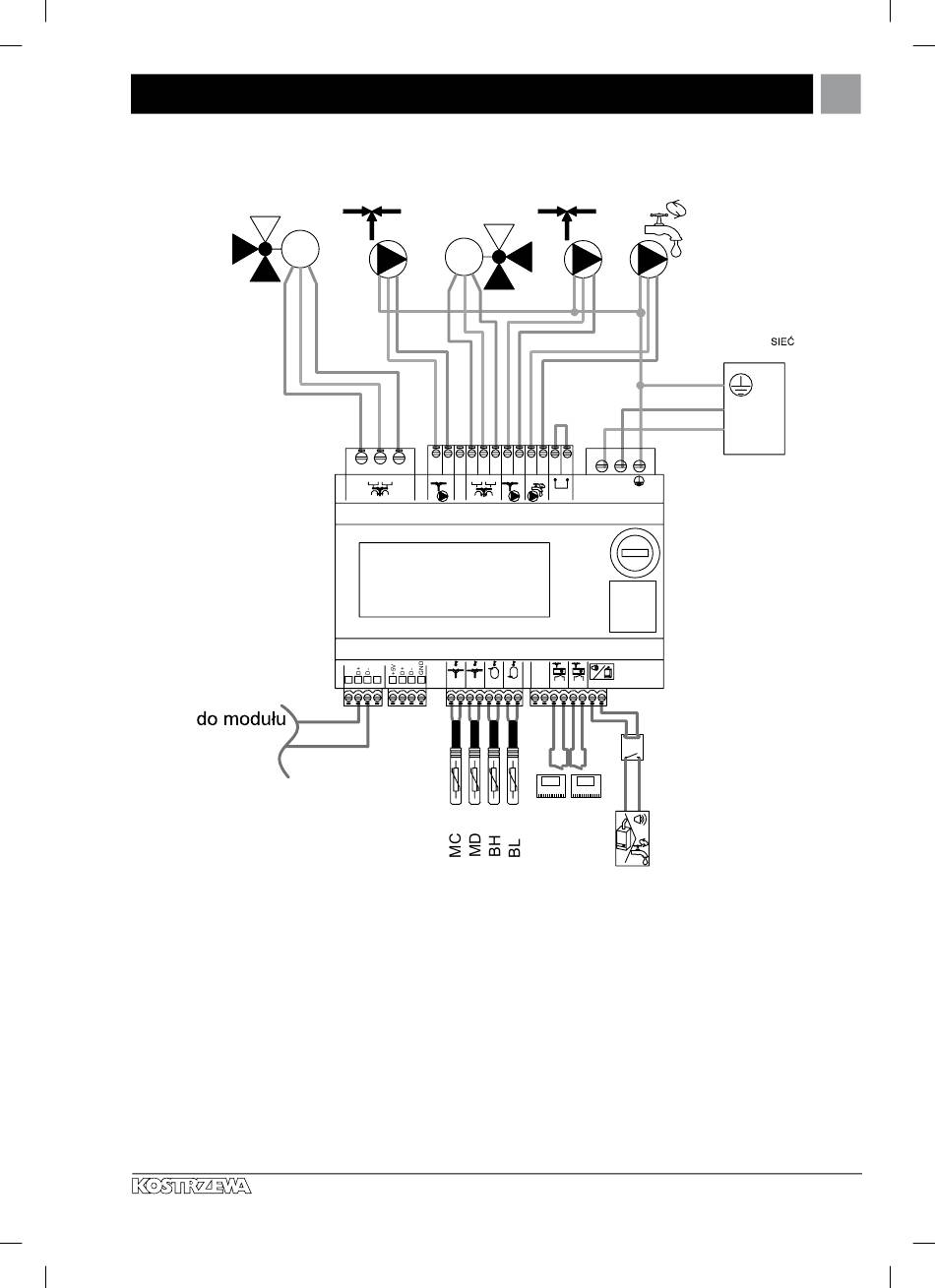

Schemat połączeń elektrycznych – dodatkowy moduł B do regulatora ecoMAX860P3
SM D
M
A
Opis wyjść moduł B:
MC- czujnik C.O.- obieg C
MD- czujnik C.O.- obieg D
BH- górny czujnik temperatury bufora
BL- dolny czujnik temperatury bufora
TC- regulator pokojowy C.O.- obieg C
TD- regulator pokojowy C.O.- obieg D
H2- wyjście napięciowe do sterowania kotłem rezerwowym, sygnalizacji alarmów lub pompy cyrkulacyjnej C.W.U.
HWP- pompa cyrkulacyjna C.W.U.
PM C- pompa C.O.- obieg C
SM C- mieszacz C.O.- obieg C
PM D- pompa C.O.- obieg D
SM D- mieszacz C.O.- obieg D
Lider kotłów na pelet
SM C
PM D
M
12
11
4
10
9
8
7
6
5
15 14 13
DL
AN
EL
EN
EL
DN
CL
CN
CL
BN
BL
D
D
C
C
ON
OFF
ON
OFF
SM D
PM D
SM C
PM C
HWP
KOSTRZEWA
ecoMAX 800 S2
G1
G2
MC
MD
BH
BL
C
D
16
17
18
19
20
21
22
23
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
HWP
PM C
2
1
3
AL
N
L
230V~ / 50Hz
B
module
TC
TD
H2
D
C
C
24
25
26
27
28
29
30
31
RELAY
C
C
TC
TD
27
230V~ / 50Hz
PE
L
N
