13. Montaż regulatora
24
MAKSYMALNA DŁUGOŚĆ PRZEWODU (6) WYNOSI 5M,
PRZY PRZEKROJU 0,5MM
.
2
Przykręcić panel do płyty montażowej za pomocą blachowkrętów (2),
założyć zaślepki (3).

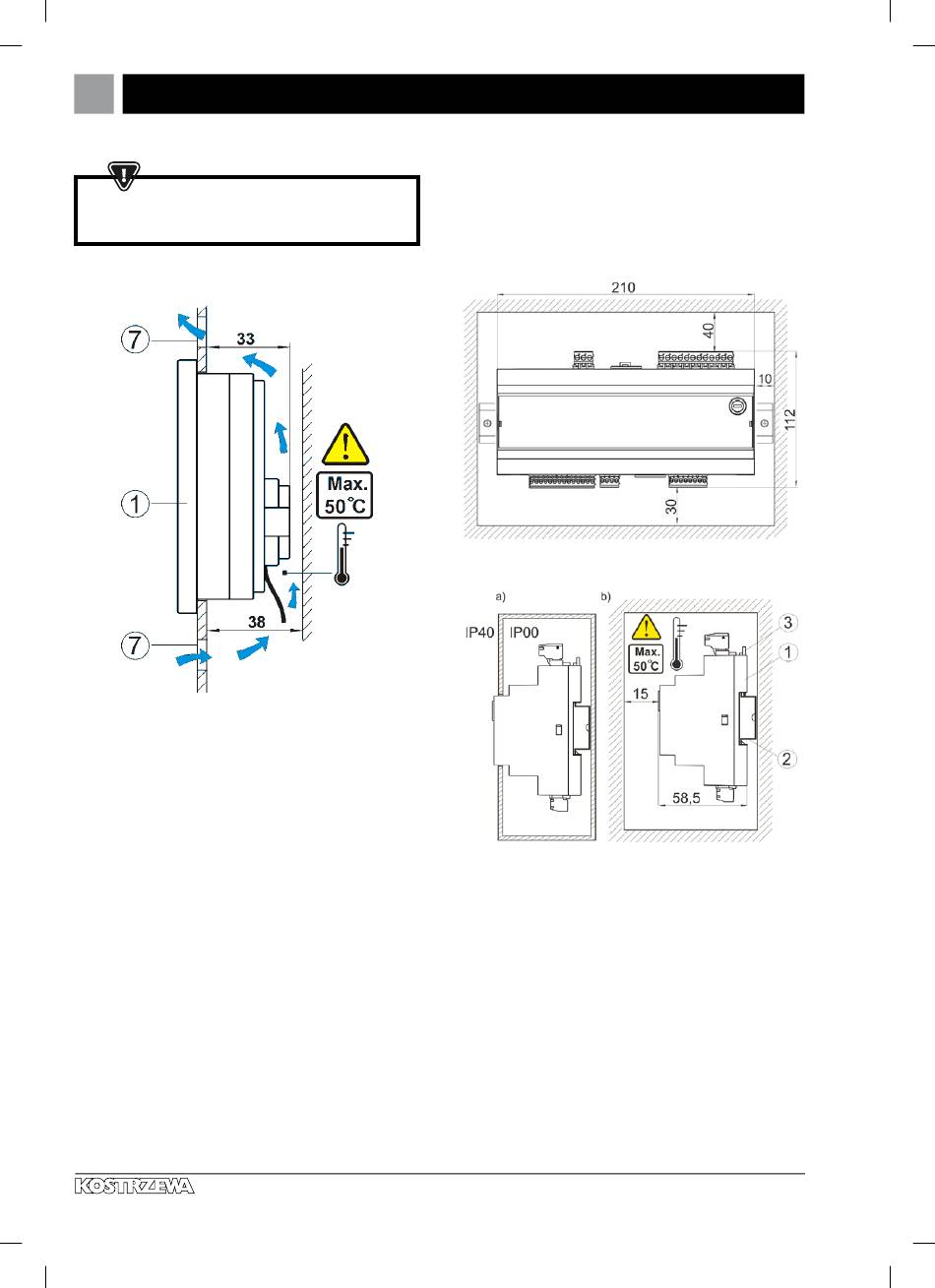

Warunki zabudowy panelu: 1 – panel, 7 – otwory wentylacyjne do cyrkulacji
powietrza (uwaga: otwory nie mogą zmniejszać wymaganego stopnia
ochrony IP; otwory wentylacyjne nie są wymagane jeśli graniczna temperatura
otoczenia panelu nie jest przekroczona; otwory wentylacyjne nie zawszę mogą
zagwarantować obniżenie temperatury otoczenia panelu w takim przypadku
stosować inne metody.
13.3 Montaż modułu wykonawczego
Moduł wykonawczy musi być zabudowany. Zabudowa musi zapewnić stopień
ochrony odpowiadający warunkom środowiskowym, w których regulator będzie
użytkowany. Ponadto musi uniemożliwić użytkownikowi dostęp do części pod
napięciem niebezpiecznym, np. zacisków. Do zabudowania można użyć stan-
dardowej obudowy instalacyjnej. W takim przypadku użytkownik ma dostęp
do powierzchni czołowej modułu wykonawczego. Zabudowę mogą stanowić
również elementy kotła otaczające cały moduł.
Obudowa modułu nie zapewnia odporności na pył i wodę. W celu ochrony przed
tymi czynnikami należy zabudować moduł odpowiednią obudową. Moduł
wykonawczy przeznaczony jest do zamontowania na znormalizowanej szynie
DIN TS35. Szynę należy zamocować pewnie na sztywnej powierzchni. Przed
umieszczeniem modułu na szynie (2) należy podnieść do góry zaczep (3). Po
ulokowaniu na szynie wcisnąć zaczep (3) do pierwotnej pozycji. Upewnić się że
urządzenie jest zamocowanie pewnie i nie jest możliwe jego odjęcie od szyny
bez użycia narzędzia.
Lider kotłów na pelet
Ze względu na bezpieczeństwo należy zachować bezpieczny odstęp pomiędzy
częściami czynnymi zacisków modułu wykonawczego a przewodzącymi
(metalowymi) elementami zabudowy (co najmniej 10mm). Przewody
przyłączeniowe muszą być zabezpieczone przed wyrwaniem, obluzowaniem lub
zabudowane w taki sposób, że nie będzie możliwe wystąpienie naprężeń
w stosunku do przewodów.
Metody zabudowy modułu:
a – w obudowie modułowej z dostępem do powierzchni czołowej,
b – w obudowie bez dostępu do powierzchni czołowej,
1- moduł wykonawczy,
2 – szyna DIN TS35, 3 – zaczep.
13.4 Stopień ochrony IP
Obudowa modułu wykonawczego regulatora zapewnia różne stopnie ochrony
IP zależności od sposobu montażu. Po zabudowaniu od czoła obudowy modułu
wykonawczego urządzanie posiada stopień ochrony IP20 (podany na tabliczce
znamionowej). Obudowa od strony zacisków posiada stopień ochrony IP00,
dlatego zaciski modułu wykonawczego muszą być bezwzględnie zabudowane
uniemożliwiając dostęp do tej części obudowy. Jeśli zachodzi potrzeba uzyska-
nia dostępu do części z zaciskami należy odłączyć zasilanie sieciowe, upewnić
się że na zaciskach i przewodach nie występuje napięcie sieciowe, po czym
zdemontować zabudowę modułu wykonawczego.
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
