13. Installing controller
62

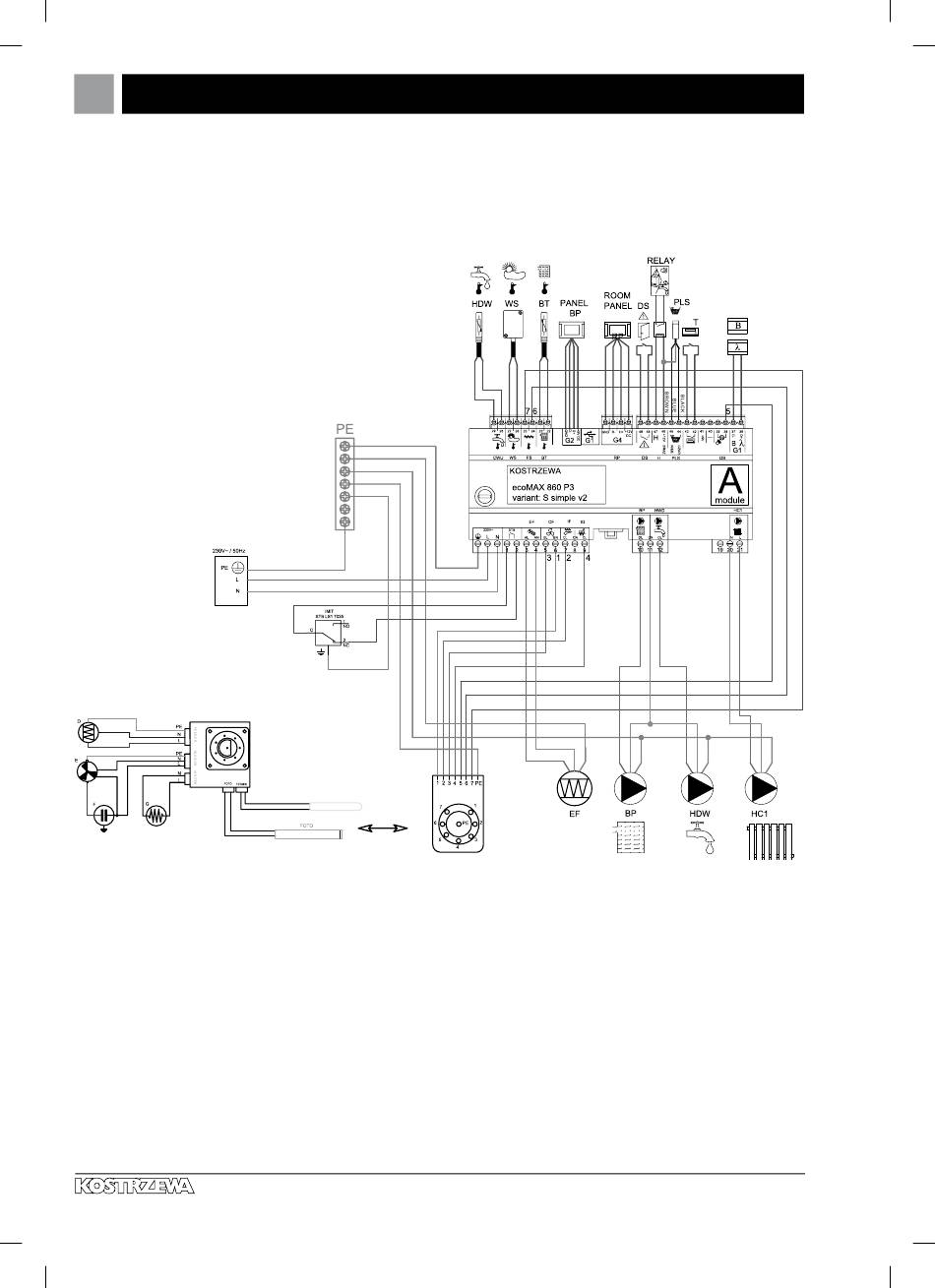

13.6 Wiring diagram:
MB10kW-v03-T1;T2: wiring diagram: burner PB + ecoMAX 860 P3 module variant S-simple v2
SYSTEM
A module outputs:
STB- thermal safety device
EF- hopper feeder
CF- burner fan
IF- burner feeder
IG- igniter
BP- boiler pump
HWD - DHW pump
HC1- heating circulation pump 1
λ, B - module input
OS- flame sensor
Leader in pellet boilers
TEMPERATURE SENSOR
T - CH room temperature controller
PLS- minimum fuel level sensor
H- universal entrance
DS - door limit switch
RP- room panel (control)
BP- boiler control panel
BT- boiler temperature sensor
FS - burner temperature sensor
WS - external sensor
CWU- domestic hot water sensor
ecoMAX860P3-S – Simple Controller User Manual – EN 12.17
