13. Montaż regulatora
30
13.12 Podłączenie sygnalizacji alarmów
Regulator może sygnalizować stany alarmowe załączając urządzenie zewnętrzne
np. dzwonek lub urządzenie GSM do wysyłania SMS. Urządzenie do sygnalizacji
alarmów należy podłączyć zgodnie z poniższym rysunkiem za pośrednictwem
przekaźnika. Wyłączenie sygnalizacji alarmów następuje po ustawieniu funkcji
wyjścia H na Alarmy.
Ustawiania serwisowe > Wyjście H > Funkcja wyjścia H

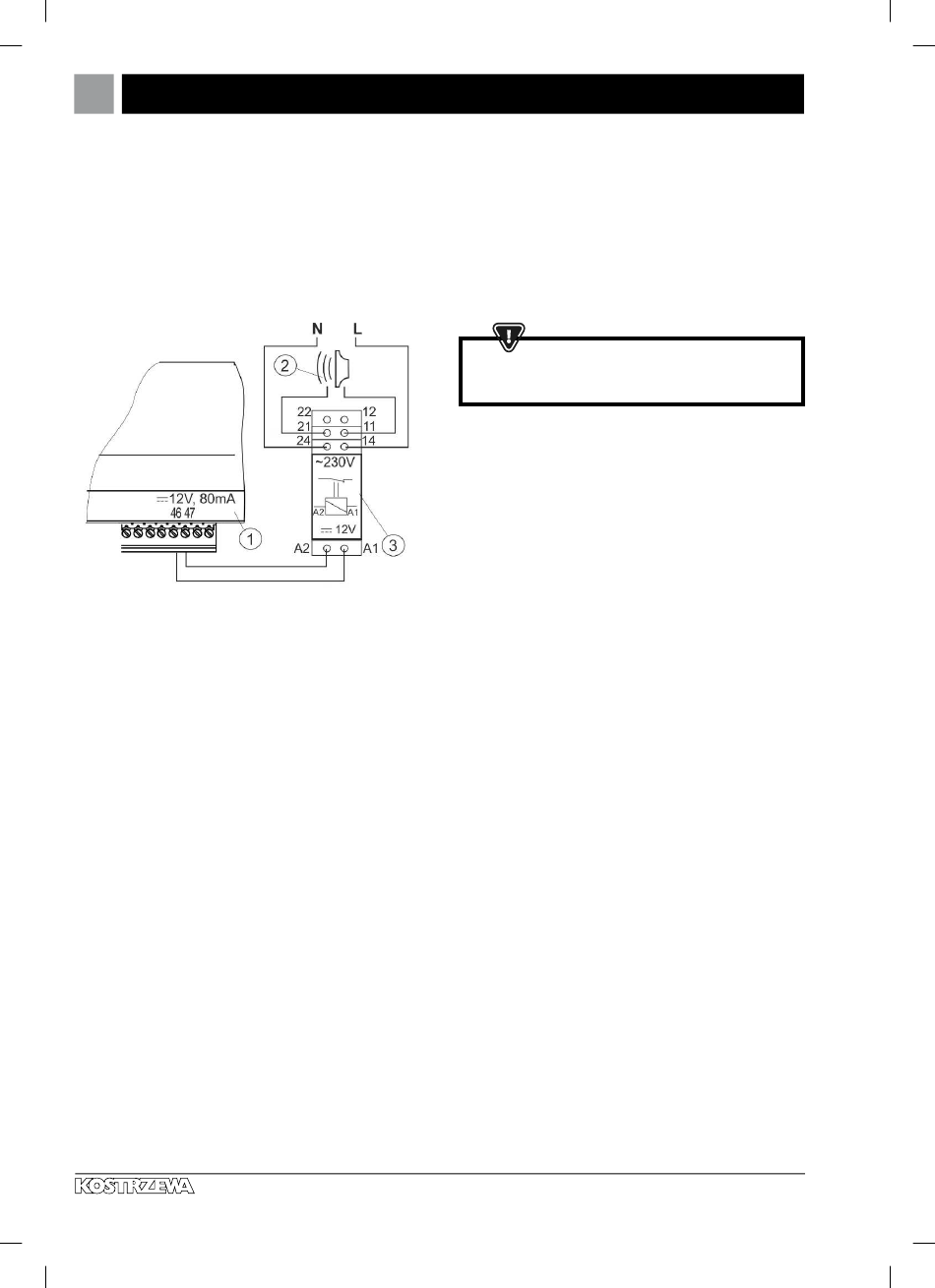

Podłączenie zewnętrznego urządzenia alarmowego:
1 – regulator
2 – zewnętrzne urządzenie alarmowe
3 – przekaźnik.
Lider kotłów na pelet
13.13 Podłączenie panelu pokojowego
Istnieje możliwość podłączenia do regulatora panelu dodatkowego ecoSTER
TOUCH lub ecoSTER 200, który może pełnić funkcję:
•
termostatu pokojowego,
•
panelu sterującego kotłem,
•
sygnalizacji alarmów,
•
wskaźnika poziomu paliwa.
PRZEKRÓJ PRZEWODÓW 12V ORAZ GND DO PODŁĄCZENIA PANELU
POKOJOWEGO POWINIEN WYNOSIĆ CO NAJMNIEJ 0,5mm
Maksymalna długość przewodów nie powinna przekraczać 30 m. Długość ta
możne być większa, gdy zastosowane są przewody o większym przekroju niż
0,5mm
.
2
•
Podłączenie czteroprzewodowe:
Podłączyć zgodnie ze schematem elektrycznym.
•
Podłączenie dwuprzewodowe:
Podłączenie wymaga zastosowania zasilacza zewnętrznego +12VDC
o prądzie min. 400 mA. Punkty zasilania: GND i VCC/12V podłączyć do
zasilacza zewnętrznego. Linie D+ oraz D- podłączyć tak jak przedstawiono
na schemacie elektrycznym.
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
.
