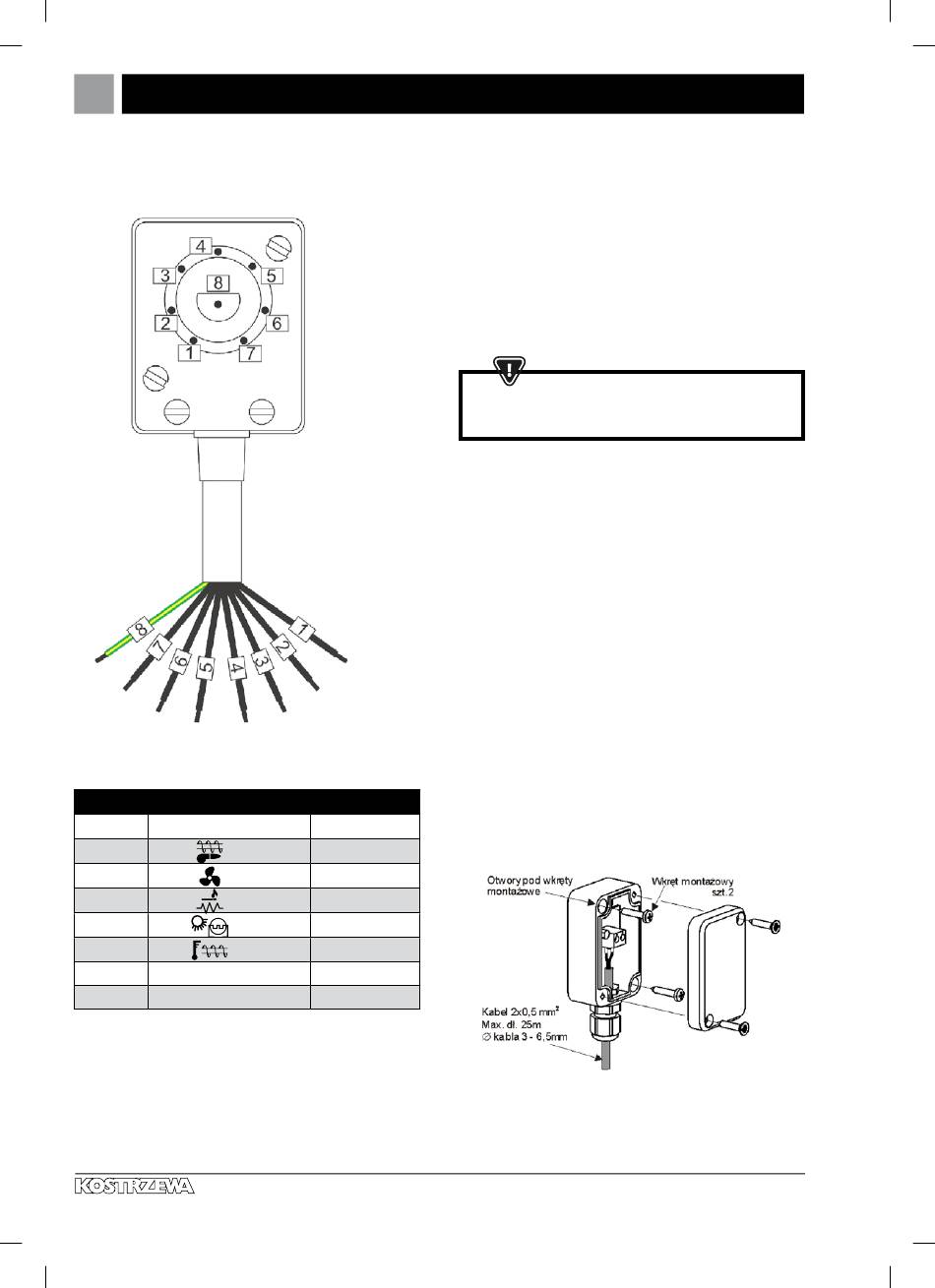

13. Montaż regulatora
28
Wyprowadzenia z wtyku do palnika:
Nr przewodu
Funkcja
1
N
(~230V)
2
(~230V)
3
(~230V)
4
(~230V)
5
(12V)
6
(12V)
7
GND (12V)
8
PE (12V)
Lider kotłów na pelet
13.7 Podłączenie czujników temperatury
Przewody czujników można przedłużyć przewodami o przekroju nie mniejszym
niż 0,5 mm
jednak przekraczać 15 m. Czujnik temperatury kotła należy zamontować w
rurze termometrycznej umieszczonej w płaszczu kotła. Czujnik temperatury
zasobnika ciepłej wody użytkowej w rurze termometrycznej wspawanej w
zasobnik. Czujnik temperatury mieszacza najlepiej zamontować w gilzie (tulei)
umieszczonej w strumieniu przepływającej wody w rurze, jednak dopuszcza się
również zamontowanie czujnika ,,przylgowo" do rury, pod warunkiem użycia
izolacji termicznej osłaniającej czujnik wraz z rurą.
CZUJNIKI MUSZĄ BYĆ ZABEZPIECZONE PRZED OBLUZOWANIEM
OD POWIERZCHNI DO KTÓRYCH SĄ MOCOWANE.
Należy zadbać o dobry kontakt cieplny pomiędzy czujnikami, a powierzchnią
mierzoną. Do tego celu należy użyć pasty termoprzewodzącej. Nie dopuszcza się
zalewania czujników olejem lub wodą. Kable czujników powinny być odsepa-
rowane od przewodów sieciowych. W przeciwnym przypadku może dojść do
błędnych wskazań temperatury. Minimalna odległość między tymi przewodami
powinna wynosić 10cm. Nie należy dopuszczać do kontaktu przewodów czuj-
ników z gorącymi elementami kotła i instalacji grzewczej. Przewody czujników
temperatury są odporne na temperaturę nie przekraczającą 100°C.
13.8 Podłączenie czujnika pogodowego
Regulator współpracuje wyłącznie z czujnikiem pogodowym typu CT6-P.
Czujnik należy zamocować na najzimniejszej ścianie budynku, zwykle jest to
strona północna, w miejscu zadaszonym. Czujnik nie powinien być narażony
na bezpośrednie oddziaływanie promieni słonecznych oraz deszczu. Czujnik
zamocować na wysokości co najmniej 2 m powyżej gruntu w oddaleniu od
okien, kominów i innych źródeł ciepła mogących zakłócić pomiar temperatury
(co najmniej 1,5 m). Do podłączenia użyć przewodu o przekroju żył co najmniej
0,5 mm2 o długości do 25 m. Polaryzacja przewodów nie jest istotna. Drugi
koniec podłączyć do zacisków regulatora. Czujnik należy przykręcić do ściany za
Nr zacisku w ecoMAX
pomocą wkrętów montażowych. Dostęp do otworów pod wkręty montażowe
6
uzyskuje się po odkręceniu pokrywy obudowy czujnika.
7
5
9
38
24
25
PE
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
