8. Obsługa regulatora
Temperatura zadana, wyliczona wg krzywej grzewczej może być przez regulator
zmniejszona lub zwiększona w przypadku, gdy wychodzi poza zakres ograniczeń
temperatur dla danego obiegu.

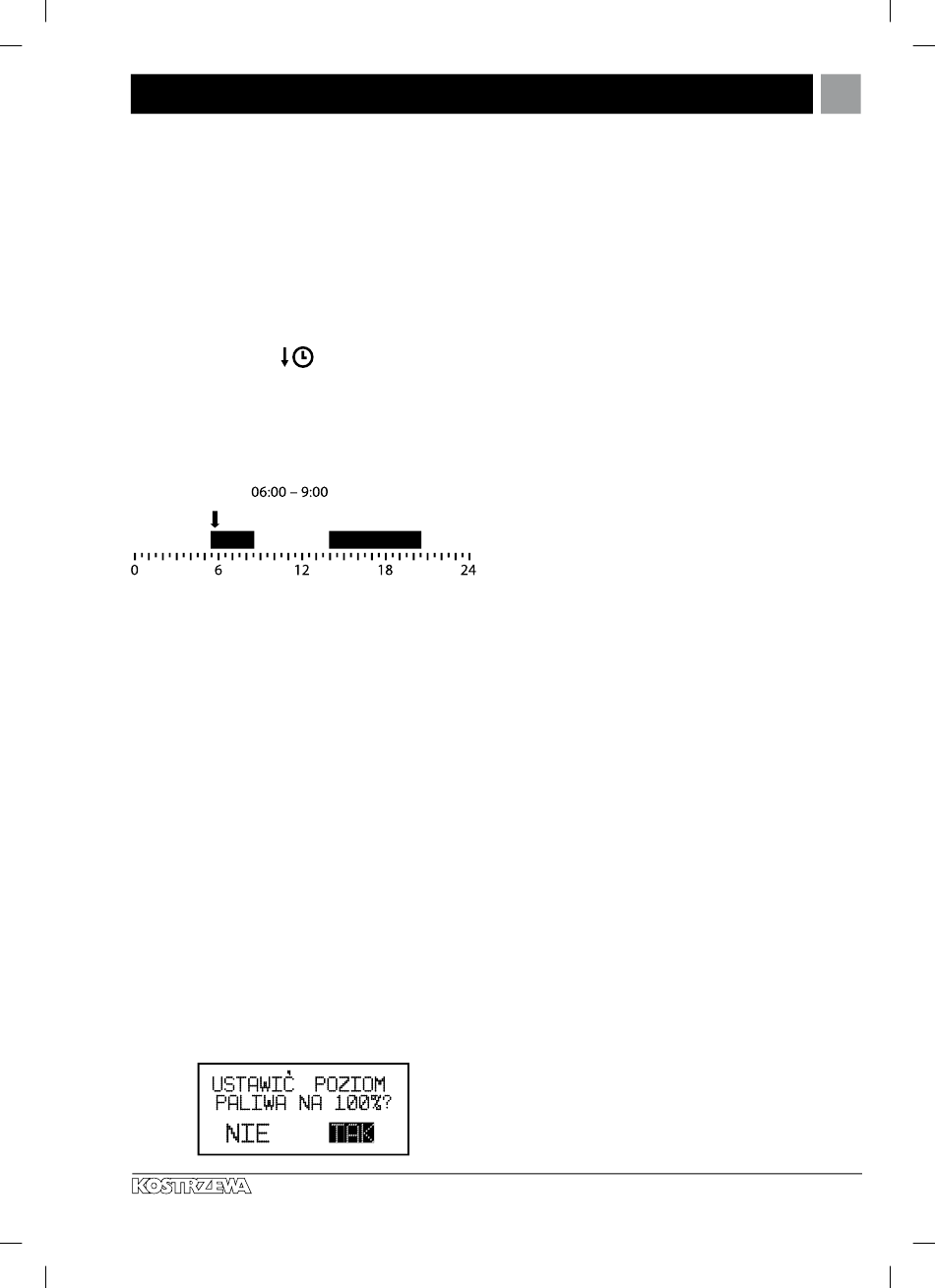

8.21 Opis ustawień obniżeń nocnych
Przedziały czasowe umożliwiają wprowadzenie obniżenia temperatury zadanej
w określonym przedziale czasu dla kotła, obiegu grzewczego, pompy cyrkulacji
np. w nocy lub gdy użytkownik opuści ogrzewane pomieszczenia. Dzięki temu
temperatura zadana może być obniżana automatycznie bez utraty komfortu
cieplnego przy zmniejszeniu zużycia paliwa.
Sygnalizowane jest to symbolem.
Aby uaktywnić przedziały czasowe należy ustawić parametr Włączenie dla
danego obiegu grzewczego na Tak. Parametrem Wartość obniżenia
ustawiamy temp. obniżenia, jedną dla wszystkich przedziałów czasowych.
Obniżenia nocne można zdefiniować osobno dla wszystkich dni tygodnia
w ustawieniu Harmonogram. Należy wybrać obniżenie temperatury zadanej
oraz początek i koniec danego przedziału czasowego.
8.22 Obsługa poziomu paliwa
Do obsługi poziomu paliwa regulator wykorzystuje czujnik poziomu paliwa.
Obsługę tego czujnika włączamy ustawiając parametr Czujnik poziomu paliwa
na Włączony w:
Ustawienia serwisowe > Ustawienie palnika > Ustawienia zasobnika
Po wypaleniu paliwa poniżej poziomu czujnika paliwa regulator wyświetli
monit: „Niski poziom paliwa" i będzie nadal podawał paliwo do wyczerpania
ustawionej ilości paliwa minimum. W czasie rezerwy paliwa, na ekranie głów-
nym wyświetli się ilość paliwa pozostała do spalenia podawana w kilogramach.
Jeśli użytkownik nie dosypie paliwa, a palnik wypali rezerwę paliwa to
regulator wyłączy palnik przed opróżnieniem podajnika (zapowietrzenia
układu). Można wyłączyć wpływ czujnika na poziom paliwa ustawiając Czujnik
poziomu paliwa na Wyłączony. Wówczas obsługa poziomu paliwa będzie
odbywała się zgodnie z opisem poniżej. Automatyka posiada drugi system
kontroli poziomu paliwa, który charakteryzuje się ciągłym wyświetlaniem
aktualnego stanu poziomu paliwa. Jest to wartość obliczona z wydajności po-
dajnika oraz podanego parametru pojemność zasobnika lub wyliczana podczas
przeprowadzonej kalibracji zasobnika. Można wyłączyć ten system przez
ustawienie poziomu alarmowego na OFF
Ustawienia kotła > Poziom paliwa> Poziom alarmowy
Wskazówka: poziom paliwa może być również widoczny w panelu pokojowym
ecoSTER TOUCH.
•
Obsługa wskaźnika poziomu paliwa: Każdorazowo po zasypaniu zbiornika
paliwa należy wcisnąć i przytrzymać aktualną wartość poziomu paliwa,
wówczas pojawi się monit:
Lider kotłów na pelet
''Ustawić poziom paliwa na 100%". Po wybraniu i zatwierdzeniu TAK
poziom paliwa zostanie ustawiony na 100%.
Uwaga: Paliwo może być dosypywane w każdej chwili tzn. nie trzeba
czekać do całkowitego opróżnienia zasobnika paliwa. Jednak paliwo
należy dosypywać zawsze do poziomu zasobnika odpowiadającego 100%
i ustawiać poziom na 100% w regulatorze jak opisano powyżej.
•
Opis działania: Regulator oblicza poziom paliwa w oparciu o jego bieżące
zużycie. Ustawienia fabryczne nie zawszę będą odpowiadać rzeczywiste-
mu zużyciu paliwa przez dany kocioł, dlatego do poprawnego działania
metoda ta wymaga kalibracji poziomu przez użytkownika regulatora.
Nie są wymagane żadne dodatkowe czujniki poziomu paliwa.
•
Kalibracja: Zasypać zasobnik paliwa do poziomu, ktory odpowiada
pełnemu załadunkowi 100%, po czym ustawić wartość parametru:
Ustawienia kotła > Poziom paliwa > Kalibracja poziomu paliwa >
Poziom paliwa 100%
W oknie głownym wskaźnik ustawiony zostanie na 100%. Oznaką trwania
procesu kalibracji jest pulsujący wskaźnik poziomu paliwa. Wskaźnik
będzie pulsował do czasu zaprogramowania punktu odpowiadającego
minimalnemu poziomowi paliwa. Należy na bieżąco kontrolować
obniżający się poziom paliwa w zasobniku. Z chwilą, gdy poziom obniży
się do oczekiwanego minimum, należy ustawić wartość parametru:
Ustawienia kotła > Poziom paliwa > Kalibracja poziomu paliwa >
Poziom paliwa 0%
Istnieje możliwość pominięcia procesu kalibracji jeśli prawidłowo zostaną
ustawione parametry Wydajność podajnika oraz Pojemność zbiornika,
ktore znajdują się w:
Ustawienia serwisowe > Ustawienia palnika > Praca
8.23 Ruszt - Drewno
Dotyczy kotłów z funkcją palenia drewnem
Regulator posiada funkcję pracy na Ruszcie gdzie załadunek paliwa odbywa się
ręcznie. Podajnik jest wyłączony, pracuje natomiast wentylator. Przełączenia
pomiędzy pracą na Palniku, gdzie paliwem jest pellet a pracą na Ruszcie, gdzie
paliwem jest drewno można dokonać w:
Ustawienia kotła > Źródło ciepła
Wentylator pracuje z mocami:
Ustawienia kotła > Modulacja mocy na ruszcie
Wartości mocy wentylatora dla rusztu są inne niż dla palnika.
Parametry mające wpływ na pracę rusztu znajdują się w:
Ustawienia serwisowe> Ustawienie palnika > Ruszt-drewno
8.24 Współpraca z podajnikiem dodatkowym
Regulator poprzez wyjście H1 (moduł A) lub H2 (moduł B) może współpracować
z zewnętrznym podajnikiem paliwa. Po zadziałaniu czujnika poziomu paliwa
(rozwarcie), na Czas pracy podajnika dodatkowego regulator załączy podajnik
dodatkowy w celu uzupełnienia podstawowego zasobnika paliwa.
Parametr ten można odnaleźć w:
Ustawienia serwisowe > Wyjście H > Konfiguracja wyjścia H1/H2
>Podajnik zewnętrzny
Jeśli parametr Czas pracy podajnika dodatkowego jest ustawiony na zero to
praca podajnika dodatkowego jest wyłączona.
Instrukcja Regulator kotła ecoMAX860P3-S:simple – PL 12.17
17
