Anzeige- und Auswertegerät DA4/Ex-40
Programmierung und Kalibrierung

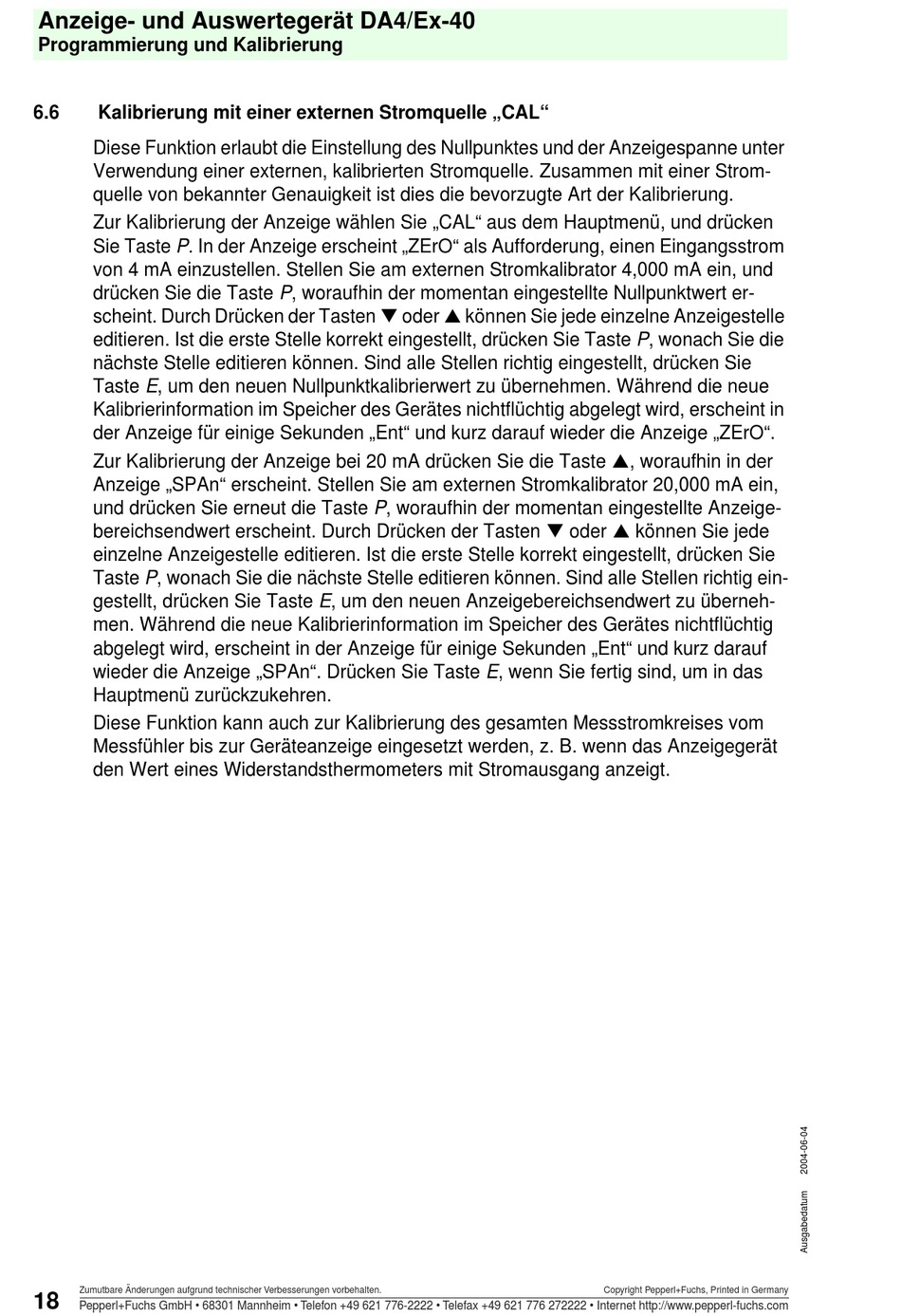

6.6 Kalibrierung mit einer externen Stromquelle „CAL"
Diese Funktion erlaubt die Einstellung des Nullpunktes und der Anzeigespanne unter
Verwendung einer externen, kalibrierten Stromquelle. Zusammen mit einer Strom-
quelle von bekannter Genauigkeit ist dies die bevorzugte Art der Kalibrierung.
Zur Kalibrierung der Anzeige wählen Sie „CAL" aus dem Hauptmenü, und drücken
Sie Taste P. In der Anzeige erscheint „ZErO" als Aufforderung, einen Eingangsstrom
von 4 mA einzustellen. Stellen Sie am externen Stromkalibrator 4,000 mA ein, und
drücken Sie die Taste P, woraufhin der momentan eingestellte Nullpunktwert er-
scheint. Durch Drücken der Tasten ! oder " können Sie jede einzelne Anzeigestelle
editieren. Ist die erste Stelle korrekt eingestellt, drücken Sie Taste P, wonach Sie die
nächste Stelle editieren können. Sind alle Stellen richtig eingestellt, drücken Sie
Taste E, um den neuen Nullpunktkalibrierwert zu übernehmen. Während die neue
Kalibrierinformation im Speicher des Gerätes nichtflüchtig abgelegt wird, erscheint in
der Anzeige für einige Sekunden „Ent" und kurz darauf wieder die Anzeige „ZErO".
Zur Kalibrierung der Anzeige bei 20 mA drücken Sie die Taste ", woraufhin in der
Anzeige „SPAn" erscheint. Stellen Sie am externen Stromkalibrator 20,000 mA ein,
und drücken Sie erneut die Taste P, woraufhin der momentan eingestellte Anzeige-
bereichsendwert erscheint. Durch Drücken der Tasten ! oder " können Sie jede
einzelne Anzeigestelle editieren. Ist die erste Stelle korrekt eingestellt, drücken Sie
Taste P, wonach Sie die nächste Stelle editieren können. Sind alle Stellen richtig ein-
gestellt, drücken Sie Taste E, um den neuen Anzeigebereichsendwert zu überneh-
men. Während die neue Kalibrierinformation im Speicher des Gerätes nichtflüchtig
abgelegt wird, erscheint in der Anzeige für einige Sekunden „Ent" und kurz darauf
wieder die Anzeige „SPAn". Drücken Sie Taste E, wenn Sie fertig sind, um in das
Hauptmenü zurückzukehren.
Diese Funktion kann auch zur Kalibrierung des gesamten Messstromkreises vom
Messfühler bis zur Geräteanzeige eingesetzt werden, z. B. wenn das Anzeigegerät
den Wert eines Widerstandsthermometers mit Stromausgang anzeigt.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
18
