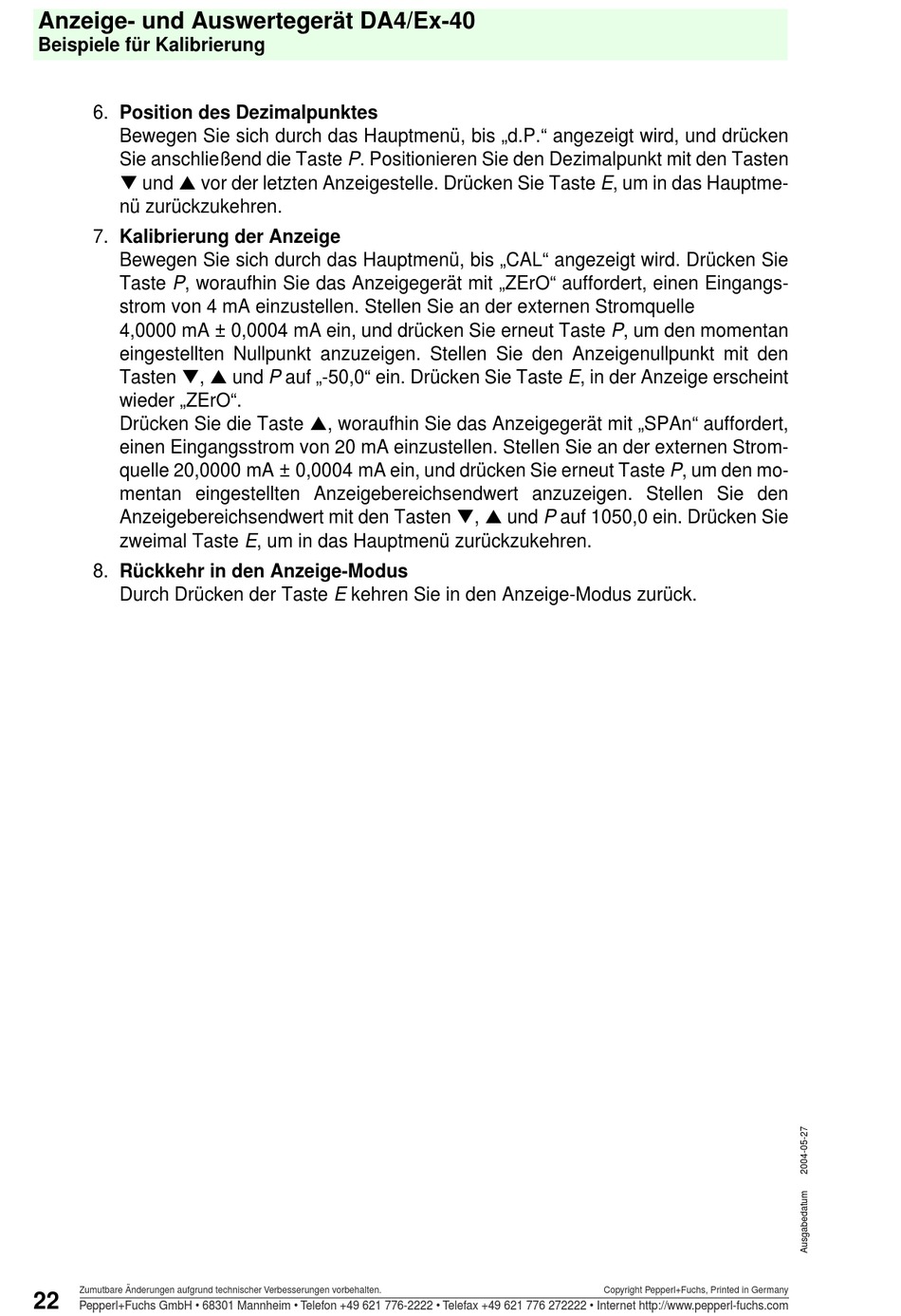

Anzeige- und Auswertegerät DA4/Ex-40

Beispiele für Kalibrierung

6. Position des Dezimalpunktes

Bewegen Sie sich durch das Hauptmenü, bis „d.P." angezeigt wird, und drücken

Sie anschließend die Taste P. Positionieren Sie den Dezimalpunkt mit den Tasten

! und " vor der letzten Anzeigestelle. Drücken Sie Taste E, um in das Hauptme-

nü zurückzukehren.

7. Kalibrierung der Anzeige

Bewegen Sie sich durch das Hauptmenü, bis „CAL" angezeigt wird. Drücken Sie

Taste P, woraufhin Sie das Anzeigegerät mit „ZErO" auffordert, einen Eingangs-

strom von 4 mA einzustellen. Stellen Sie an der externen Stromquelle

4,0000 mA ± 0,0004 mA ein, und drücken Sie erneut Taste P, um den momentan

eingestellten Nullpunkt anzuzeigen. Stellen Sie den Anzeigenullpunkt mit den

Tasten !, " und P auf „-50,0" ein. Drücken Sie Taste E, in der Anzeige erscheint

wieder „ZErO".

Drücken Sie die Taste ", woraufhin Sie das Anzeigegerät mit „SPAn" auffordert,

einen Eingangsstrom von 20 mA einzustellen. Stellen Sie an der externen Strom-

quelle 20,0000 mA ± 0,0004 mA ein, und drücken Sie erneut Taste P, um den mo-

mentan eingestellten Anzeigebereichsendwert anzuzeigen. Stellen Sie den

Anzeigebereichsendwert mit den Tasten !, " und P auf 1050,0 ein. Drücken Sie

zweimal Taste E, um in das Hauptmenü zurückzukehren.

8. Rückkehr in den Anzeige-Modus

Durch Drücken der Taste E kehren Sie in den Anzeige-Modus zurück.
