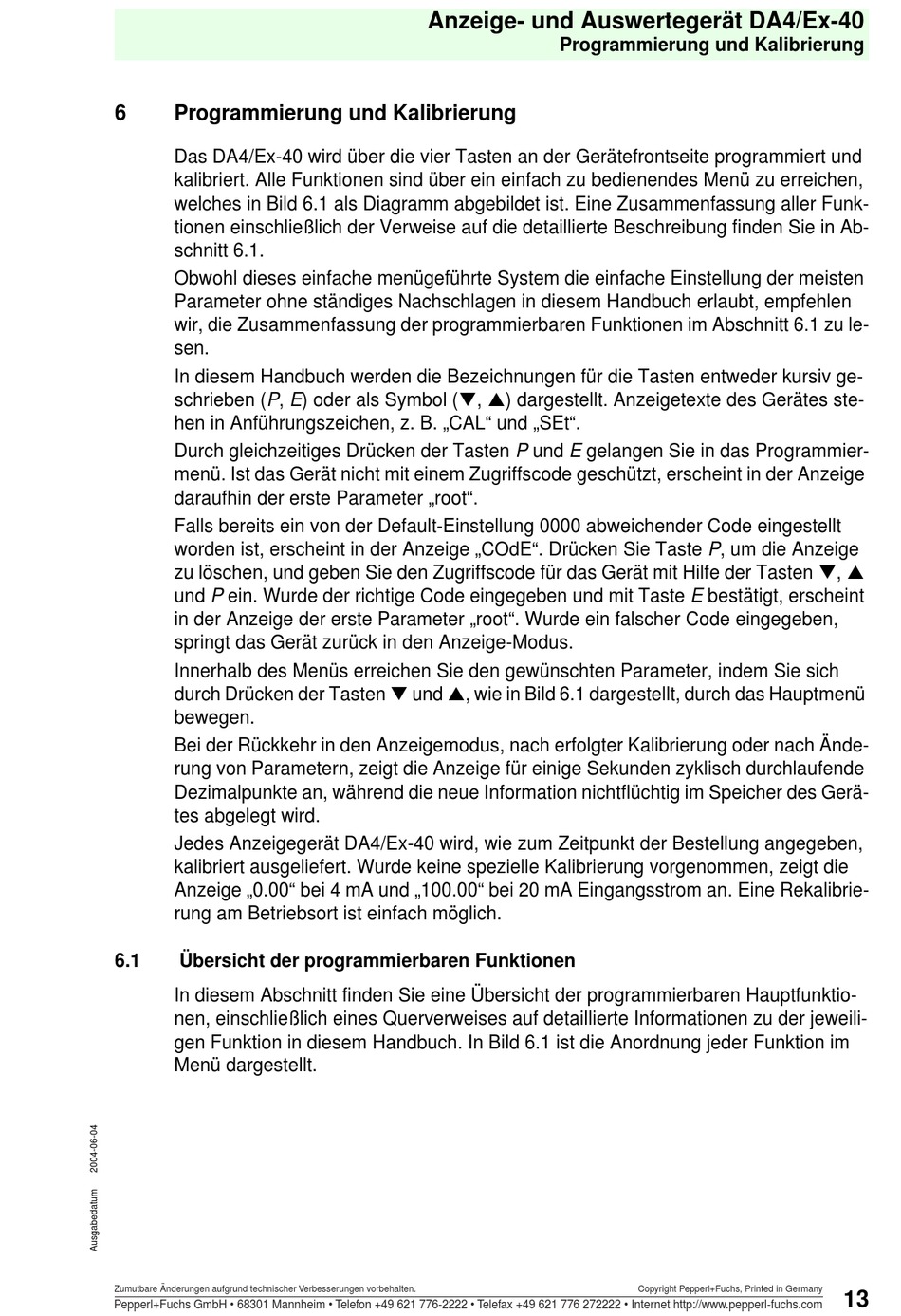

6

Programmierung und Kalibrierung

Das DA4/Ex-40 wird über die vier Tasten an der Gerätefrontseite programmiert und
kalibriert. Alle Funktionen sind über ein einfach zu bedienendes Menü zu erreichen,
welches in Bild 6.1 als Diagramm abgebildet ist. Eine Zusammenfassung aller Funk-
tionen einschließlich der Verweise auf die detaillierte Beschreibung finden Sie in Ab-
schnitt 6.1.
Obwohl dieses einfache menügeführte System die einfache Einstellung der meisten
Parameter ohne ständiges Nachschlagen in diesem Handbuch erlaubt, empfehlen
wir, die Zusammenfassung der programmierbaren Funktionen im Abschnitt 6.1 zu le-
sen.
In diesem Handbuch werden die Bezeichnungen für die Tasten entweder kursiv ge-
schrieben (P, E) oder als Symbol (!, ") dargestellt. Anzeigetexte des Gerätes ste-
hen in Anführungszeichen, z. B. „CAL" und „SEt".
Durch gleichzeitiges Drücken der Tasten P und E gelangen Sie in das Programmier-
menü. Ist das Gerät nicht mit einem Zugriffscode geschützt, erscheint in der Anzeige
daraufhin der erste Parameter „root".
Falls bereits ein von der Default-Einstellung 0000 abweichender Code eingestellt
worden ist, erscheint in der Anzeige „COdE". Drücken Sie Taste P, um die Anzeige
zu löschen, und geben Sie den Zugriffscode für das Gerät mit Hilfe der Tasten !, "
und P ein. Wurde der richtige Code eingegeben und mit Taste E bestätigt, erscheint
in der Anzeige der erste Parameter „root". Wurde ein falscher Code eingegeben,
springt das Gerät zurück in den Anzeige-Modus.
Innerhalb des Menüs erreichen Sie den gewünschten Parameter, indem Sie sich
durch Drücken der Tasten ! und ", wie in Bild 6.1 dargestellt, durch das Hauptmenü
bewegen.
Bei der Rückkehr in den Anzeigemodus, nach erfolgter Kalibrierung oder nach Ände-
rung von Parametern, zeigt die Anzeige für einige Sekunden zyklisch durchlaufende
Dezimalpunkte an, während die neue Information nichtflüchtig im Speicher des Gerä-
tes abgelegt wird.
Jedes Anzeigegerät DA4/Ex-40 wird, wie zum Zeitpunkt der Bestellung angegeben,
kalibriert ausgeliefert. Wurde keine spezielle Kalibrierung vorgenommen, zeigt die
Anzeige „0.00" bei 4 mA und „100.00" bei 20 mA Eingangsstrom an. Eine Rekalibrie-
rung am Betriebsort ist einfach möglich.
6.1 Übersicht der programmierbaren Funktionen
In diesem Abschnitt finden Sie eine Übersicht der programmierbaren Hauptfunktio-
nen, einschließlich eines Querverweises auf detaillierte Informationen zu der jeweili-
gen Funktion in diesem Handbuch. In Bild 6.1 ist die Anordnung jeder Funktion im
Menü dargestellt.
