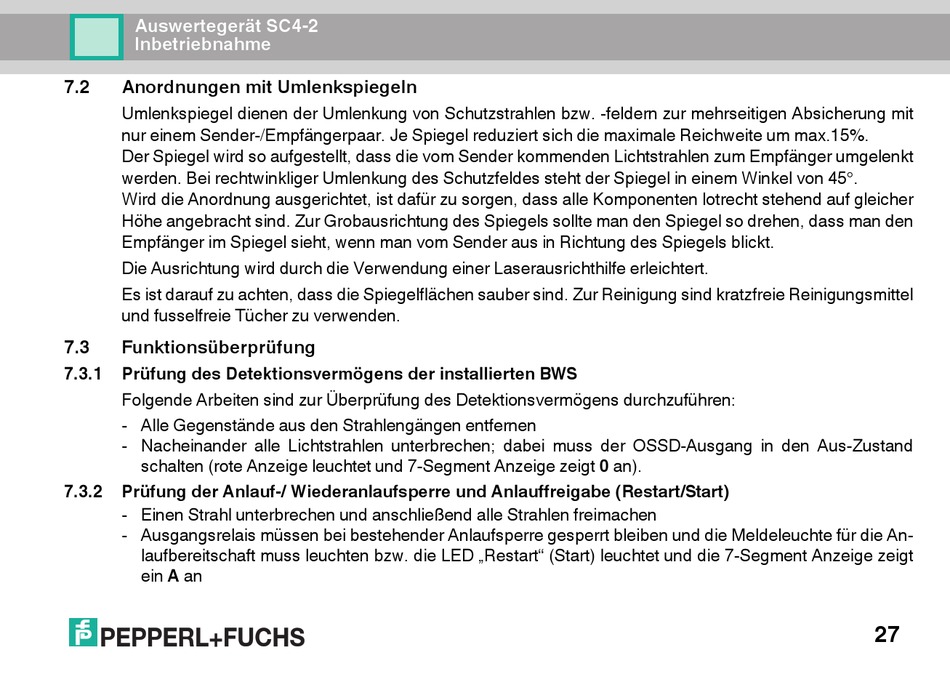

Auswertegerät SC4-2
Inbetriebnahme
7.2
Anordnungen mit Umlenkspiegeln
Umlenkspiegel dienen der Umlenkung von Schutzstrahlen bzw. -feldern zur mehrseitigen Absicherung mit
nur einem Sender-/Empfängerpaar. Je Spiegel reduziert sich die maximale Reichweite um max.15%.
Der Spiegel wird so aufgestellt, dass die vom Sender kommenden Lichtstrahlen zum Empfänger umgelenkt
werden. Bei rechtwinkliger Umlenkung des Schutzfeldes steht der Spiegel in einem Winkel von 45°.
Wird die Anordnung ausgerichtet, ist dafür zu sorgen, dass alle Komponenten lotrecht stehend auf gleicher
Höhe angebracht sind. Zur Grobausrichtung des Spiegels sollte man den Spiegel so drehen, dass man den
Empfänger im Spiegel sieht, wenn man vom Sender aus in Richtung des Spiegels blickt.
Die Ausrichtung wird durch die Verwendung einer Laserausrichthilfe erleichtert.
Es ist darauf zu achten, dass die Spiegelflächen sauber sind. Zur Reinigung sind kratzfreie Reinigungsmittel
und fusselfreie Tücher zu verwenden.
7.3
Funktionsüberprüfung
7.3.1
Prüfung des Detektionsvermögens der installierten BWS
Folgende Arbeiten sind zur Überprüfung des Detektionsvermögens durchzuführen:
- Alle Gegenstände aus den Strahlengängen entfernen
- Nacheinander alle Lichtstrahlen unterbrechen; dabei muss der OSSD-Ausgang in den Aus-Zustand
schalten (rote Anzeige leuchtet und 7-Segment Anzeige zeigt 0 an).
7.3.2
Prüfung der Anlauf-/ Wiederanlaufsperre und Anlauffreigabe (Restart/Start)
- Einen Strahl unterbrechen und anschließend alle Strahlen freimachen
- Ausgangsrelais müssen bei bestehender Anlaufsperre gesperrt bleiben und die Meldeleuchte für die An-
laufbereitschaft muss leuchten bzw. die LED „Restart" (Start) leuchtet und die 7-Segment Anzeige zeigt
ein A an
27
