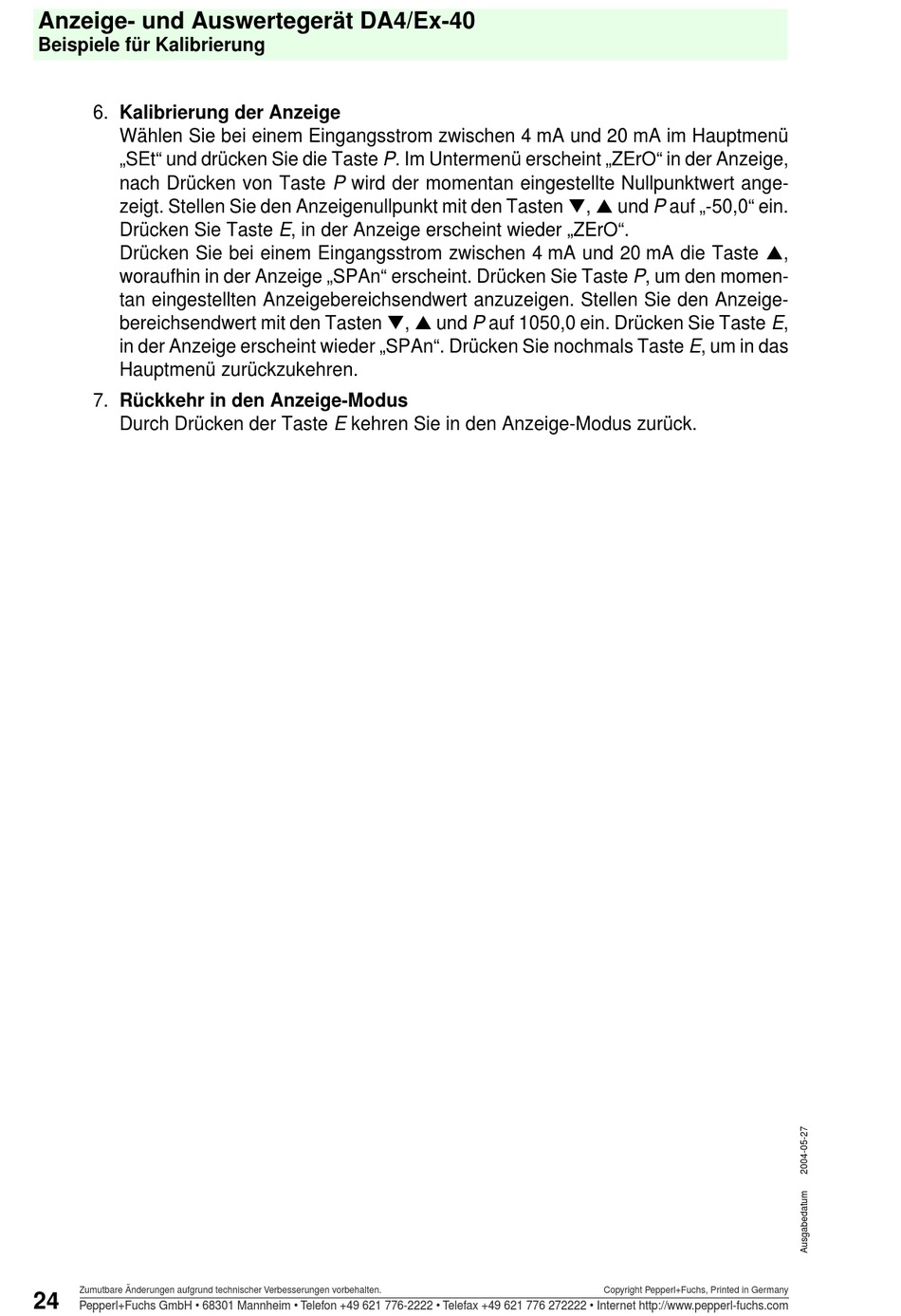

Anzeige- und Auswertegerät DA4/Ex-40

Beispiele für Kalibrierung

6. Kalibrierung der Anzeige

Wählen Sie bei einem Eingangsstrom zwischen 4 mA und 20 mA im Hauptmenü

„SEt" und drücken Sie die Taste P. Im Untermenü erscheint „ZErO" in der Anzeige,

nach Drücken von Taste P wird der momentan eingestellte Nullpunktwert ange-

zeigt. Stellen Sie den Anzeigenullpunkt mit den Tasten !, " und P auf „-50,0" ein.

Drücken Sie Taste E, in der Anzeige erscheint wieder „ZErO".

Drücken Sie bei einem Eingangsstrom zwischen 4 mA und 20 mA die Taste ",

woraufhin in der Anzeige „SPAn" erscheint. Drücken Sie Taste P, um den momen-

tan eingestellten Anzeigebereichsendwert anzuzeigen. Stellen Sie den Anzeige-

bereichsendwert mit den Tasten !, " und P auf 1050,0 ein. Drücken Sie Taste E,

in der Anzeige erscheint wieder „SPAn". Drücken Sie nochmals Taste E, um in das

Hauptmenü zurückzukehren.

7. Rückkehr in den Anzeige-Modus

Durch Drücken der Taste E kehren Sie in den Anzeige-Modus zurück.
