- Seite 1 PROZESSAUTOMATION HANDBUCH Funktionale Sicherheit Transmitterspeisegerät/ Ausgangstreiber HiD2024 ISO9001...
- Seite 2 Funktionale Sicherheit HiD2024 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 Funktionale Sicherheit HiD2024 Inhalt 1 Einleitung........4 1.1 Inhalt des Dokuments .
- Seite 4 Zusätzlich kann die Dokumentation aus folgenden Teilen bestehen, falls zutreffend: • EG-Baumusterprüfbescheinigung • EU-Konformitätserklärung • Konformitätsbescheinigung • Zertifikate • Control Drawings • FMEDA-Report • Assessment-Report • Weitere Dokumente Weitere Informationen zu Produkten mit funktionaler Sicherheit von Pepperl+Fuchs finden Sie im Internet unter www.pepperl-fuchs.com/sil.
- Seite 5 Funktionale Sicherheit HiD2024 Einleitung Sicherheitsinformationen Zielgruppe, Personal Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber. Nur Fachpersonal darf die Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des Produkts durchführen. Das Fachpersonal muss die Betriebsanleitung und die weitere Dokumentation gelesen und verstanden haben.
- Seite 6 Funktionale Sicherheit HiD2024 Einleitung Je nach Risikostufe werden die Warnhinweise in absteigender Reihenfolge wie folgt dargestellt: Gefahr! Dieses Symbol warnt Sie vor einer unmittelbar drohenden Gefahr. Falls Sie diesen Warnhinweis nicht beachten, drohen Personenschäden bis hin zum Tod. Warnung! Dieses Symbol warnt Sie vor einer möglichen Störung oder Gefahr.

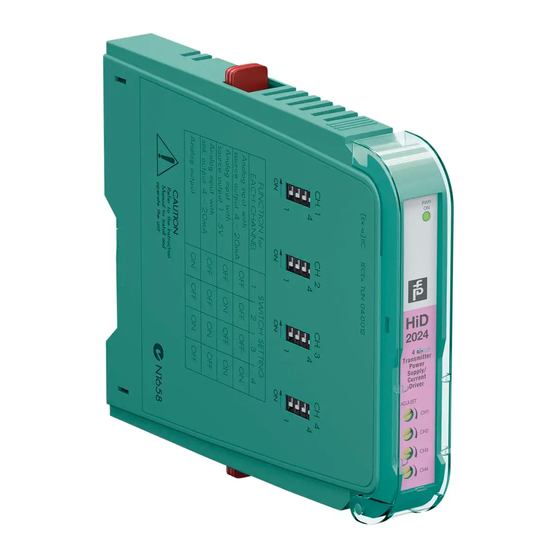

- Seite 7 Funktionale Sicherheit HiD2024 Produktbeschreibung Produktbeschreibung Funktion Diese Trennbarriere eignet sich für eigensichere Anwendungen. Eine bidirektionale Kommunikation ist für SMART-Transmitter möglich, die zum Senden der Daten eine Strommodulation und zum Empfangen der Daten eine Spannungsmodulation nutzen. Die Ausgänge sind sicher von den Eingängen, der Versorgung und voneinander getrennt.
- Seite 8 Funktionale Sicherheit HiD2024 Planung Planung Systemstruktur 3.1.1 Low Demand Mode (Betriebsart mit niedriger Anforderungsrate) Für Anwendungen, bei denen zwei separate Steuer- oder Regelkreise für den normalen Betrieb und für den sicherheitstechnischen Betrieb realisiert werden, wird in der Regel eine Anforderungsrate für den Sicherheitskreis von weniger als einmal im Jahr angenommen.
- Seite 9 Funktionale Sicherheit HiD2024 Planung Annahmen Während der FMEDA wurden folgende Annahmen getroffen: • Das Gerät beansprucht weniger als 10 % der Gesamtausfallrate für einen SIL 2-Sicherheitskreis. • Für eine SIL 2-Anwendung im Low Demand Mode sollte der PFD Gesamtwert der SIF (Safety Instrumented Function) unter 10 liegen.
- Seite 10 Grenzwert) oder über dem (oberer Grenzwert) der sichere Zustand eingeleitet wird. Da dieser individuelle Grenzwert und die Richtung Pepperl+Fuchs nicht bekannt sind, wird eine Abweichung von mehr als 2 % im Signalpfad als gefährlich unentdeckt bewertet. Die Ausgangswerte unter 3,6 mA bzw. über 21,5 mA zeigen außerdem Ausfälle an, die als gefährlich erkannt betrachtet werden.
- Seite 11 Funktionale Sicherheit HiD2024 Planung Sicherheitskennwerte Konfigurieren Sie das Gerät für die erforderliche Funktion über die DIP-Schalter, siehe Kapitel 3.3. Funktion Analogeingang Parameter nach IEC 61508 Kennwerte Beurteilungstyp und Dokumentation FMEDA-Report Gerätetyp Betriebsart Low Demand Mode oder High Demand Mode SIL (SC) Sicherheitsfunktion Signalübertragung zur speicherprogrammierbaren...
- Seite 12 Funktionale Sicherheit HiD2024 Planung Funktion Analogausgang Parameter nach IEC 61508 Kennwerte Beurteilungstyp und Dokumentation FMEDA-Report Gerätetyp Betriebsart Low Demand Mode oder High Demand Mode SIL (SC) Sicherheitsfunktion Signalübertragung zum Feldgerät 0 FIT 108 FIT 70 FIT 178 FIT ...
- Seite 13 Funktionale Sicherheit HiD2024 Planung Gebrauchsdauer Obwohl, basierend auf einer probabilistischen Schätzung, eine konstante Ausfallrate angenommen wird, gilt diese nur unter der Voraussetzung, dass die Gebrauchsdauer der Bauteile nicht überschritten wird. Das Ergebnis dieser probabilistischen Schätzung ist nur bis zum Erreichen der Gebrauchsdauer gültig, da die Wahrscheinlichkeit eines Ausfalls danach signifikant zunimmt.
- Seite 14 Funktionale Sicherheit HiD2024 Montage und Installation Montage und Installation Gerät installieren 1. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. 2. Beachten Sie die Informationen im Handbuch. 3. Beachten Sie die Anforderungen an den Sicherheitskreis. 4. Schließen Sie das Gerät ausschließlich an Geräte an, die für die Sicherheitsanwendung geeignet sind.
- Seite 15 Funktionale Sicherheit HiD2024 Betrieb Betrieb Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät.
- Seite 16 4 mA ... 20 mA 4 mA ... 20 mA Versorgung + supply 24 V DC- Zone 0, 1, 2 Zone 2 Versorgung Versorgung Div. 1, 2 Div. 2 Versorgung - Abbildung 5.1 Aufbau Wiederholungsprüfung für HiD2024 mit Funktion Analogausgang...
- Seite 17 Zone 0, 1, 2 Zone 2 Versorgung Versorgung Div. 1, 2 Div. 2 Versorgung - Abbildung 5.2 Aufbau Wiederholungsprüfung für HiD2024 mit Funktion Analogeingang mit Ausgang als Stromquelle oder Spannungsquelle Multimeter (mA) Termination Board HiD2024 4 mA ... 20 mA 24 V DC 4 mA ...
- Seite 18 Funktionale Sicherheit HiD2024 Wartung und Reparatur Wartung und Reparatur Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät.
- Seite 19 Funktionale Sicherheit HiD2024 Abkürzungen Abkürzungen Emergency Shutdown (Notabschaltung) Failure In Time (Ausfälle pro Zeit) in 10 FMEDA Failure Mode, Effects, and Diagnostics Analysis (Ausfallarten-, Ausfalleinfluss- und -Ausfallaufdeckungsanalyse) Wahrscheinlichkeit eines sicheren Ausfalls Wahrscheinlichkeit eines gefahrbringenden erkannten Ausfalls Wahrscheinlichkeit eines gefahrbringenden unerkannten Ausfalls ...
- Seite 20 PROZESSAUTOMATION – PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs GmbH 68307 Mannheim Germany · Tel. +49 621 776-0 E-mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany DOCT-4821A 06/2016...
