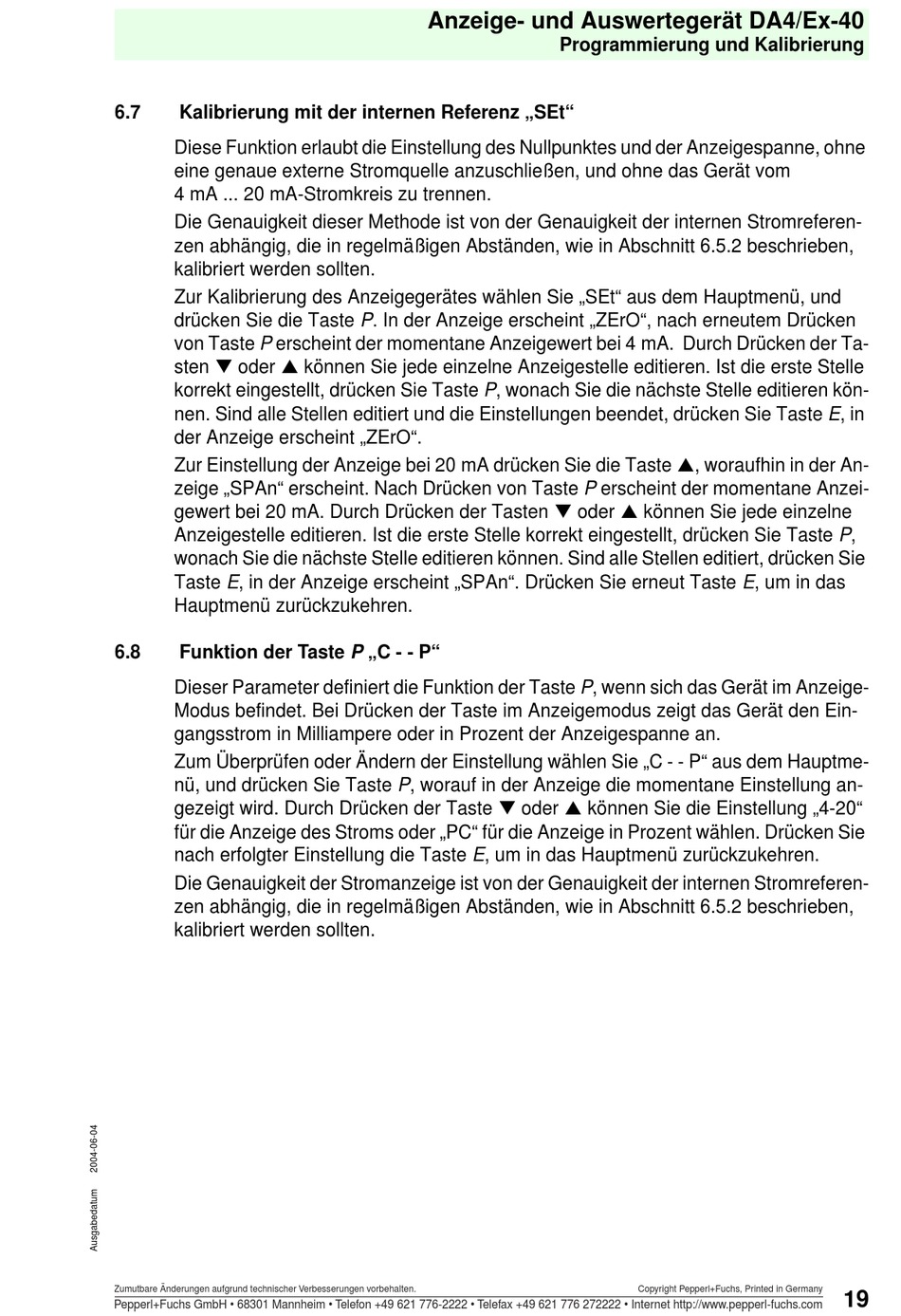

Kalibrierung mit der internen Referenz „SEt"
Diese Funktion erlaubt die Einstellung des Nullpunktes und der Anzeigespanne, ohne
eine genaue externe Stromquelle anzuschließen, und ohne das Gerät vom
4 mA ... 20 mA-Stromkreis zu trennen.
Die Genauigkeit dieser Methode ist von der Genauigkeit der internen Stromreferen-
zen abhängig, die in regelmäßigen Abständen, wie in Abschnitt 6.5.2 beschrieben,
kalibriert werden sollten.
Zur Kalibrierung des Anzeigegerätes wählen Sie „SEt" aus dem Hauptmenü, und
drücken Sie die Taste P. In der Anzeige erscheint „ZErO", nach erneutem Drücken
von Taste P erscheint der momentane Anzeigewert bei 4 mA. Durch Drücken der Ta-
sten ! oder " können Sie jede einzelne Anzeigestelle editieren. Ist die erste Stelle
korrekt eingestellt, drücken Sie Taste P, wonach Sie die nächste Stelle editieren kön-
nen. Sind alle Stellen editiert und die Einstellungen beendet, drücken Sie Taste E, in
der Anzeige erscheint „ZErO".
Zur Einstellung der Anzeige bei 20 mA drücken Sie die Taste ", woraufhin in der An-
zeige „SPAn" erscheint. Nach Drücken von Taste P erscheint der momentane Anzei-
gewert bei 20 mA. Durch Drücken der Tasten ! oder " können Sie jede einzelne
Anzeigestelle editieren. Ist die erste Stelle korrekt eingestellt, drücken Sie Taste P,
wonach Sie die nächste Stelle editieren können. Sind alle Stellen editiert, drücken Sie
Taste E, in der Anzeige erscheint „SPAn". Drücken Sie erneut Taste E, um in das
Hauptmenü zurückzukehren.
6.8
Funktion der Taste P „C - - P"
Dieser Parameter definiert die Funktion der Taste P, wenn sich das Gerät im Anzeige-
Modus befindet. Bei Drücken der Taste im Anzeigemodus zeigt das Gerät den Ein-
gangsstrom in Milliampere oder in Prozent der Anzeigespanne an.
Zum Überprüfen oder Ändern der Einstellung wählen Sie „C - - P" aus dem Hauptme-
nü, und drücken Sie Taste P, worauf in der Anzeige die momentane Einstellung an-
gezeigt wird. Durch Drücken der Taste ! oder " können Sie die Einstellung „4-20"
für die Anzeige des Stroms oder „PC" für die Anzeige in Prozent wählen. Drücken Sie
nach erfolgter Einstellung die Taste E, um in das Hauptmenü zurückzukehren.
Die Genauigkeit der Stromanzeige ist von der Genauigkeit der internen Stromreferen-
zen abhängig, die in regelmäßigen Abständen, wie in Abschnitt 6.5.2 beschrieben,
kalibriert werden sollten.
