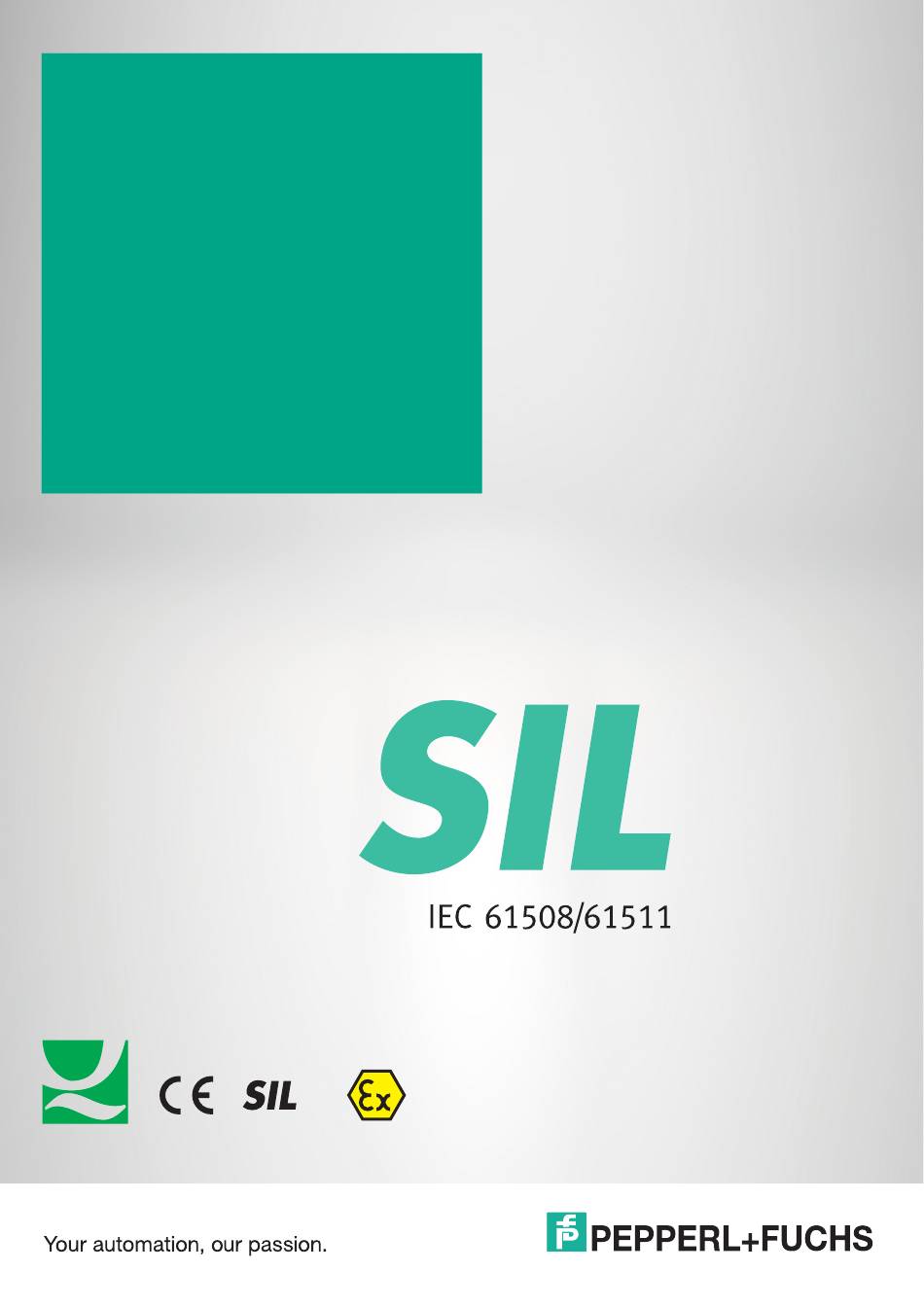

- Seite 1 Funktionale Sicherheit Ventilsteuerbaustein HiC2883 Handbuch ISO9001...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
-
Seite 3: Inhaltsverzeichnis
Funktionale Sicherheit HiC2883 Inhalt Einleitung ............5 Inhalt des Dokuments . - Seite 4 Funktionale Sicherheit HiC2883 Inhalt...
-
Seite 5: Einleitung
Zusätzlich kann die Dokumentation aus folgenden Teilen bestehen, falls zutreffend: • EU-Baumusterprüfbescheinigung • EU-Konformitätserklärung • Konformitätsbescheinigung • Zertifikate • Control Drawings • FMEDA-Report • Assessment-Report • Weitere Dokumente Weitere Informationen zu Produkten mit funktionaler Sicherheit von Pepperl+Fuchs finden Sie im Internet unter www.pepperl-fuchs.com/sil. -
Seite 6: Sicherheitsinformationen
Funktionale Sicherheit HiC2883 Einleitung Sicherheitsinformationen Zielgruppe, Personal Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber. Nur Fachpersonal darf die Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des Produkts durchführen. Das Fachpersonal muss die Betriebsanleitung und die weitere Dokumentation gelesen und verstanden haben. -
Seite 7: Verwendete Symbole
Funktionale Sicherheit HiC2883 Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 8: Produktbeschreibung
Funktionale Sicherheit HiC2883 Produktbeschreibung Produktbeschreibung Funktion Diese Trennbarriere eignet sich für eigensichere Anwendungen. Das Gerät wird zur Versorgung von Ventilen, Anzeigen und akustischen Alarmen im explosionsgefährdeten Bereich eingesetzt. Das Gerät wird über ein schleifengespeistes Signal oder über ein busgespeistes Logiksignal gesteuert. -
Seite 9: Planung
Funktionale Sicherheit HiC2883 Planung Planung Systemstruktur 3.1.1 Low Demand Mode (Betriebsart mit niedriger Anforderungsrate) Für Anwendungen, bei denen zwei separate Steuer- oder Regelkreise für den normalen Betrieb und für den sicherheitstechnischen Betrieb realisiert werden, wird in der Regel eine Anforderungsrate für den Sicherheitskreis von weniger als einmal im Jahr angenommen. -
Seite 10: Annahmen
Funktionale Sicherheit HiC2883 Planung Annahmen Während der FMEDA wurden folgende Annahmen getroffen: • Die Ausfallrate basiert auf dem Siemens-Standard SN 29500. • Die Ausfallraten sind konstant, Verschleiß wird nicht berücksichtigt. • Die Ausfallraten der externen Stromversorgung sind nicht enthalten. •... -
Seite 11: Sicherheitsfunktion Und Sicherer Zustand
Funktionale Sicherheit HiC2883 Planung Sicherheitsfunktion und sicherer Zustand Sicherer Zustand Der sichere Zustand des Ausgangs ist der spannungsfreie Zustand. Der Ausgangsstrom ist kleiner als 0,5 mA Sicherheitsfunktion Wenn das Eingangssignal aktiv ist, wird der Ausgang aktiviert. Der sichere Zustand beginnt, wenn die Eingangsspannung unter 5 V DC liegt. -
Seite 12: Sicherheitskennwerte
Funktionale Sicherheit HiC2883 Planung Sicherheitskennwerte Parameter Kennwerte Beurteilungstyp vollständige Beurteilung Gerätetyp Betriebsart Low Demand Mode, High Demand Mode oder Continuous Mode Sicherheitsfunktion Ventilsteuerbaustein 130 FIT 0 FIT 1,07 FIT 131 FIT total (safety function) 532 FIT ... -
Seite 13: Gebrauchsdauer
Nach DIN EN 61508-2:2011 Anmerkung N3 können geeignete Maßnahmen des Herstellers und des Anlagenbetreibers die Gebrauchsdauer verlängern. Unserer Erfahrung nach kann die Gebrauchsdauer eines Produkts von Pepperl+Fuchs länger sein, wenn die Umgebungsbedingungen eine lange Gebrauchsdauer unterstützen, z. B. wenn die Umgebungstemperatur deutlich unter der maximalen Umgebungstemperatur liegt. -
Seite 14: Montage Und Installation
Funktionale Sicherheit HiC2883 Montage und Installation Montage und Installation Gerät montieren und installieren Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. Beachten Sie die Informationen im Handbuch. Beachten Sie die Anforderungen an den Sicherheitskreis. Schließen Sie das Gerät ausschließlich an Geräte an, die für die Sicherheitsanwendung geeignet sind. -
Seite 15: Betrieb
Funktionale Sicherheit HiC2883 Betrieb Betrieb Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät. -
Seite 16: Ablauf Der Wiederholungsprüfung
Fault Termination Board Zone 0, 1, 2 Abbildung 5.1 Aufbau Wiederholungsprüfung für HiC2883 Tipp Der einfachste Weg um HiC-Geräte zu prüfen, ist die Verwendung eines einzelnen Termination Boards HiCTB**-SCT-***-**-**. Bei dieser Prüfung ist es nicht notwendig, die Verdrahtung der bestehenden Anwendung zu trennen. Fehler bei einer anschließenden... -
Seite 17: Wartung Und Reparatur
Funktionale Sicherheit HiC2883 Wartung und Reparatur Wartung und Reparatur Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Veränderungen am Gerät oder ein Defekt des Geräts können zum Ausfall des Geräts führen. Die Funktion des Geräts und des Sicherheitskreises ist nicht mehr gewährleistet. Reparieren, verändern oder manipulieren Sie nicht das Gerät. -
Seite 18: Abkürzungsverzeichnis
Funktionale Sicherheit HiC2883 Abkürzungsverzeichnis Abkürzungsverzeichnis Emergency Shutdown (Notabschaltung) Failure In Time (Ausfälle pro Zeit) in 10 Failure Mode, Effects, and Diagnostics Analysis FMEDA (Ausfallarten-, Ausfalleinfluss- und Ausfallaufdeckungsanalyse) Wahrscheinlichkeit eines sicheren Ausfalls Wahrscheinlichkeit eines gefahrbringenden erkannten Ausfalls Wahrscheinlichkeit eines gefahrbringenden unerkannten Ausfalls ... - Seite 19 Funktionale Sicherheit HiC2883 Notizen...
- Seite 20 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten Printed in Germany / DOCT-5766A...
