Anzeige- und Auswertegerät DA4/Ex-40
Bedienung
3.1

Bedienelemente

Das DA4/Ex-40 wird über vier Tasten bedient und kalibriert (siehe Bild 3.2). Im Anzei-
gemodus haben diese Tasten folgende Funktionen:
P Wird diese Taste gedrückt gehalten, zeigt das Gerät den Eingangsstrom
in mA oder in Prozent der Anzeigespanne an, je nach dem, wie das
Gerät programmiert wurde. Nach Loslassen der Taste erscheint wieder
die Anzeige in technischen Einheiten.
!
Wird diese Taste gedrückt gehalten, zeigt das Gerät den aktuellen
Kalibrierwert bei 4 mA Eingangsstrom an. Nach Loslassen der Taste
erscheint wieder die Anzeige in technischen Einheiten.
"
Wird diese Taste gedrückt gehalten, zeigt das Gerät den aktuellen
Kalibrierwert bei 20 mA Eingangsstrom an. Nach Loslassen der Taste
erscheint wieder die Anzeige in technischen Einheiten.
E Ohne Funktion im Anzeigemodus

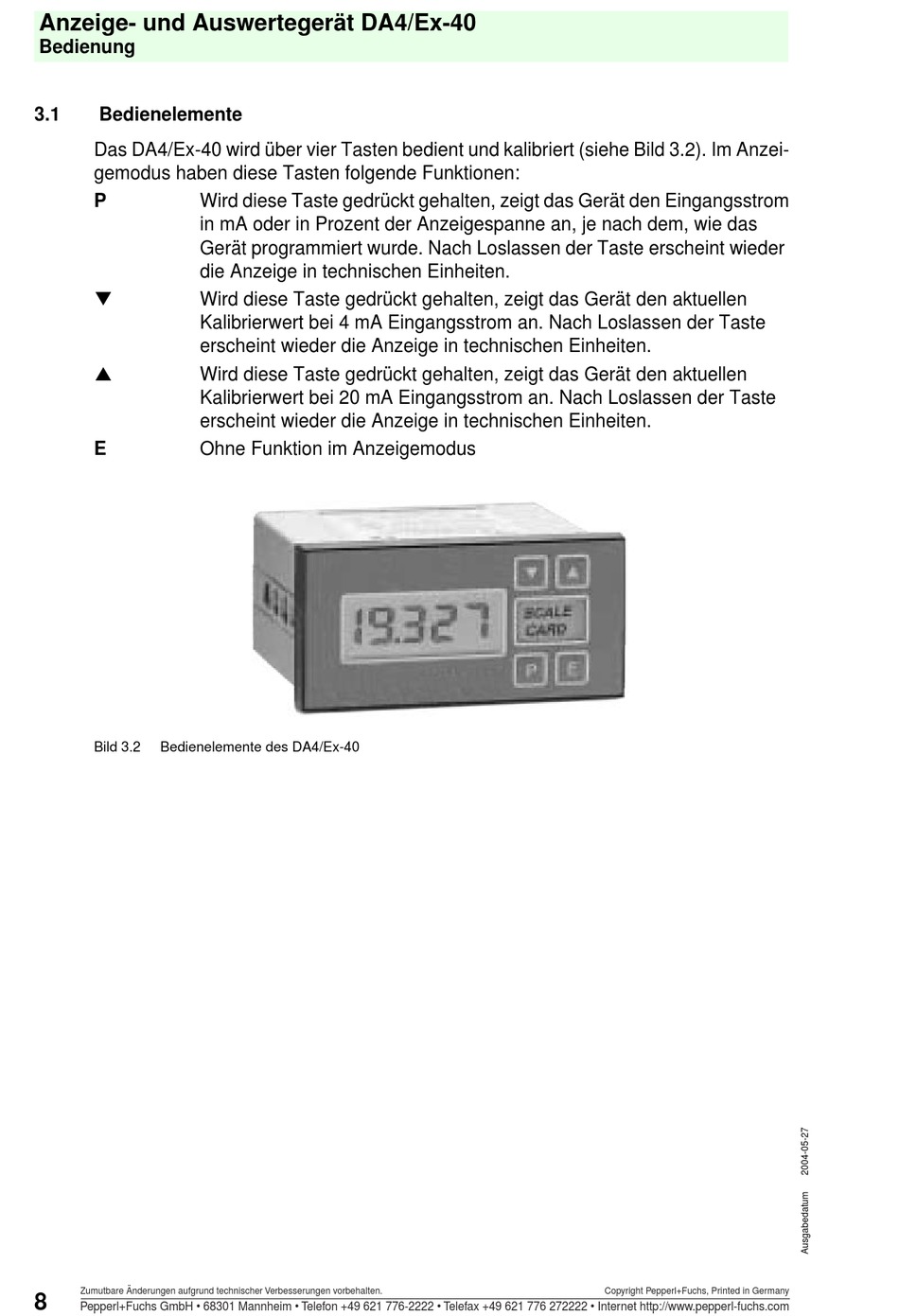

Bild 3.2 Bedienelemente des DA4/Ex-40
