Anzeige- und Auswertegerät DA4/Ex-40

Technische Daten

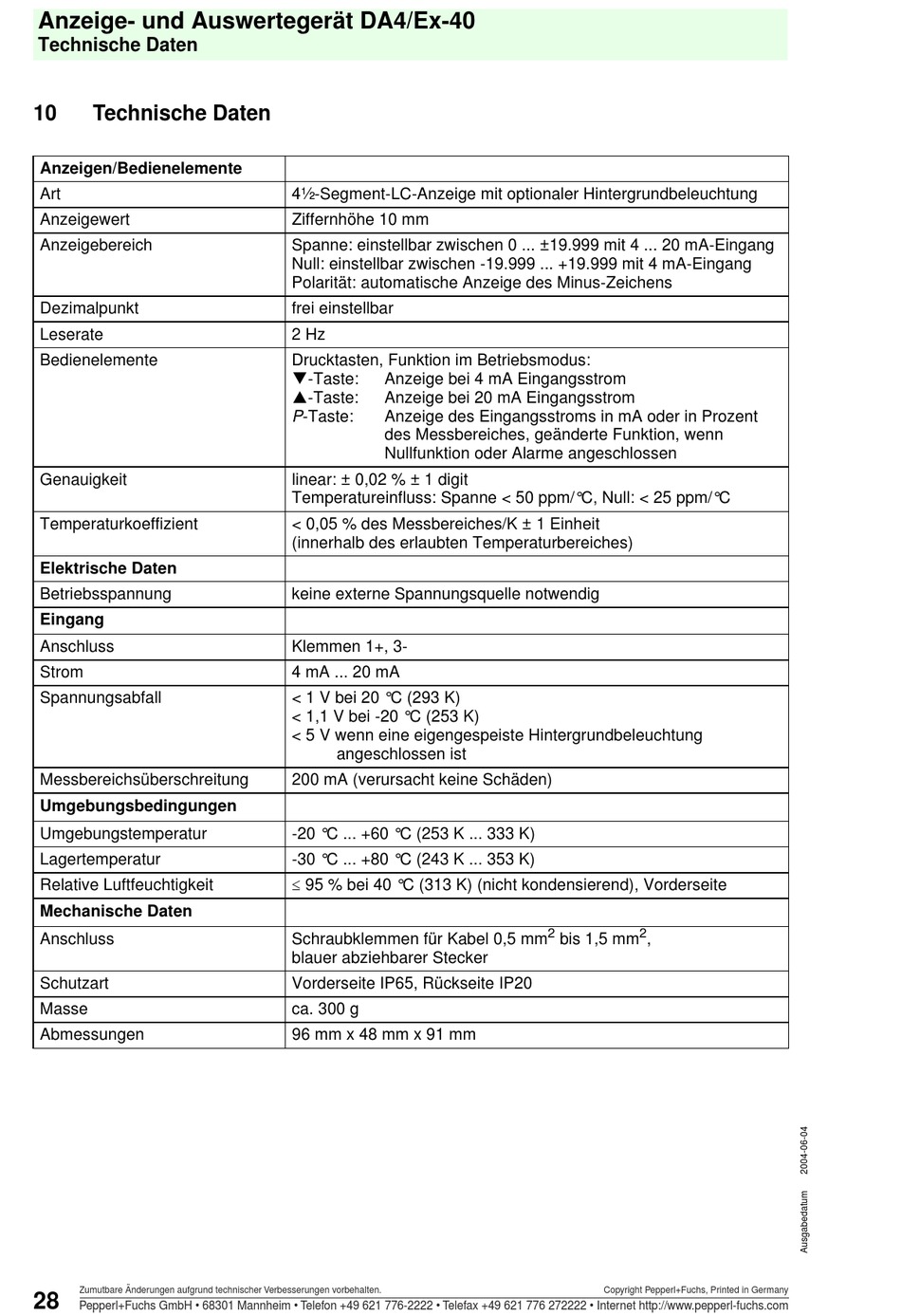

10 Technische Daten
Anzeigen/Bedienelemente
Art
Anzeigewert
Anzeigebereich
Dezimalpunkt
Leserate
Bedienelemente
Genauigkeit
Temperaturkoeffizient
Elektrische Daten
Betriebsspannung
Eingang
Anschluss
Strom
Spannungsabfall
Messbereichsüberschreitung
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
Mechanische Daten
Anschluss
Schutzart
Masse
Abmessungen
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
28
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
4½-Segment-LC-Anzeige mit optionaler Hintergrundbeleuchtung
Ziffernhöhe 10 mm
Spanne: einstellbar zwischen 0 ... ±19.999 mit 4 ... 20 mA-Eingang
Null: einstellbar zwischen -19.999 ... +19.999 mit 4 mA-Eingang
Polarität: automatische Anzeige des Minus-Zeichens
frei einstellbar
2 Hz
Drucktasten, Funktion im Betriebsmodus:
!-Taste:
Anzeige bei 4 mA Eingangsstrom
"-Taste:
Anzeige bei 20 mA Eingangsstrom
P-Taste: Anzeige des Eingangsstroms in mA oder in Prozent
des Messbereiches, geänderte Funktion, wenn
Nullfunktion oder Alarme angeschlossen
linear: ± 0,02 % ± 1 digit
Temperatureinfluss: Spanne < 50 ppm/°C, Null: < 25 ppm/°C
< 0,05 % des Messbereiches/K ± 1 Einheit
(innerhalb des erlaubten Temperaturbereiches)
keine externe Spannungsquelle notwendig
Klemmen 1+, 3-
4 mA ... 20 mA
< 1 V bei 20 °C (293 K)
< 1,1 V bei -20 °C (253 K)
< 5 V wenn eine eigengespeiste Hintergrundbeleuchtung
angeschlossen ist
200 mA (verursacht keine Schäden)
-20 °C ... +60 °C (253 K ... 333 K)
-30 °C ... +80 °C (243 K ... 353 K)
≤ 95 % bei 40 °C (313 K) (nicht kondensierend), Vorderseite
Schraubklemmen für Kabel 0,5 mm
blauer abziehbarer Stecker
Vorderseite IP65, Rückseite IP20
ca. 300 g
96 mm x 48 mm x 91 mm
2 2
bis 1,5 mm ,
