Anzeige- und Auswertegerät DA4/Ex-40
Programmierung und Kalibrierung
6.9 Zugangscode „COdE"
Der Zugriff auf die Kalibrierung und Parametrierung des Gerätes kann durch einen
vierstelligen Zugangscode geschützt werden. Dieser Code muss eingegeben wer-
den, damit der Zugriff auf das Programmiermenü freigegeben wird. Bei neuen Gerä-
ten ist der Default-Zugangscode 0000 programmiert, der den uneingeschränkten
Zugriff auf alle Programmierfunktionen erlaubt.
Um einen neuen Zugangscode einzugeben, wählen Sie „COdE" aus dem Hauptme-
nü, und drücken Sie die Taste P, woraufhin der momentan eingestellte Zugangscode
angezeigt wird. Sie können jede Stelle des Codes mit den Tasten ! und " einstellen.
Mit der Taste P gelangen Sie zur nächste Stelle. Wenn Sie den gewünschten Code
eingegeben haben, drücken Sie Taste E, um in das Hauptmenü zurückzukehren. Der
neue Zugangscode wird aktiviert, wenn Sie das Anzeigegerät wieder in den Anzeige-
Modus bringen.
Wenn Sie den Zugangscode nicht wissen, können Sie auf die Programmierfunktionen
zugreifen, indem Sie den internen Jumper für den Zugangscode in die Position „Um-
gehen" stecken, siehe Bild 6.2. Wählen Sie dann im Hauptmenü „CodE", und drücken
Sie Taste P, um den momentan eingestellten Code anzuzeigen.

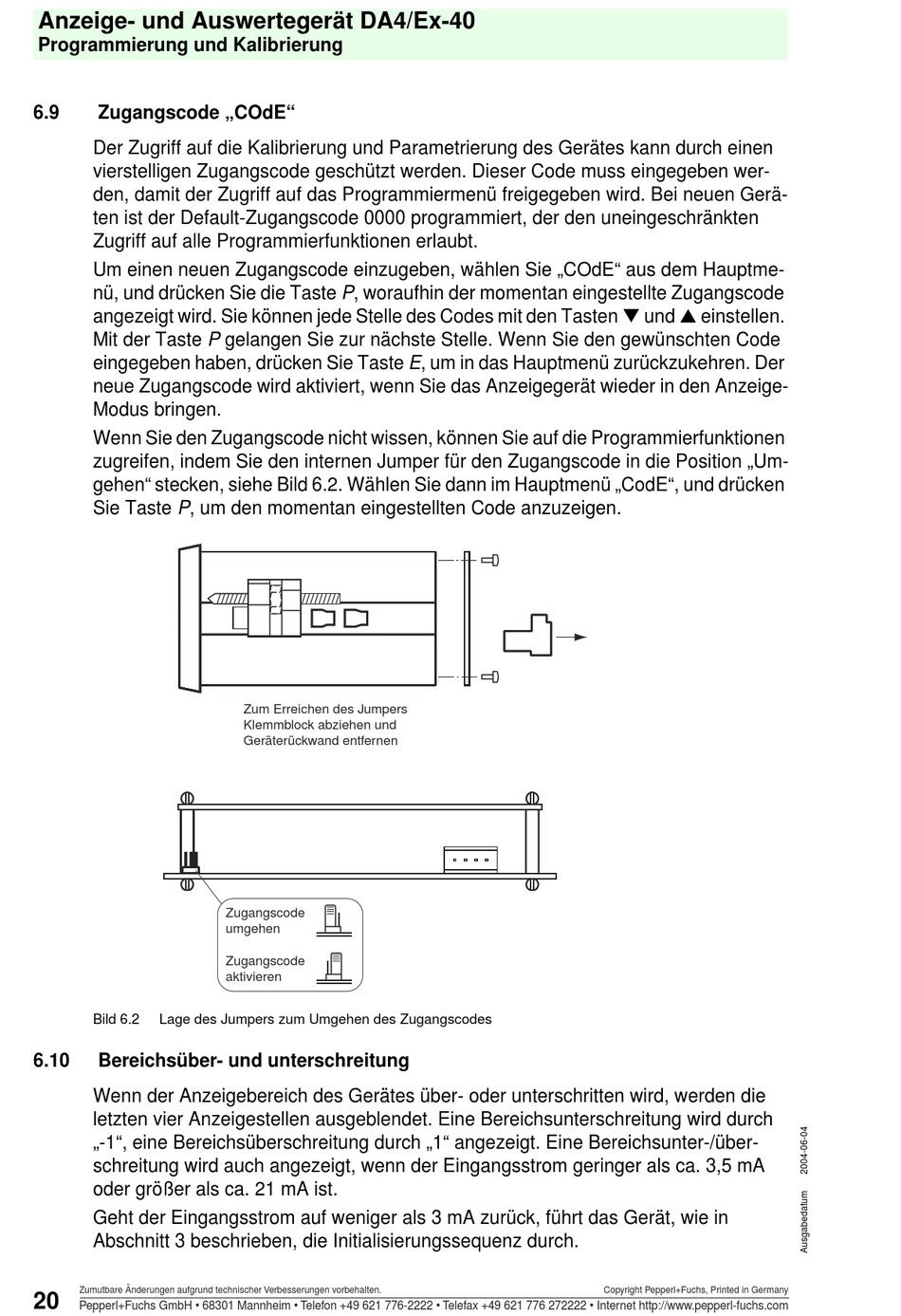

Bild 6.2 Lage des Jumpers zum Umgehen des Zugangscodes
6.10 Bereichsüber- und unterschreitung
Wenn der Anzeigebereich des Gerätes über- oder unterschritten wird, werden die
letzten vier Anzeigestellen ausgeblendet. Eine Bereichsunterschreitung wird durch
„-1", eine Bereichsüberschreitung durch „1" angezeigt. Eine Bereichsunter-/über-
schreitung wird auch angezeigt, wenn der Eingangsstrom geringer als ca. 3,5 mA
oder größer als ca. 21 mA ist.
Geht der Eingangsstrom auf weniger als 3 mA zurück, führt das Gerät, wie in
Abschnitt 3 beschrieben, die Initialisierungssequenz durch.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
20
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
Zum Erreichen des Jumpers
Klemmblock abziehen und
Geräterückwand entfernen
Zugangscode
umgehen
Zugangscode
aktivieren
