Inhaltszusammenfassung für Pepperl+Fuchs DAD10-8P

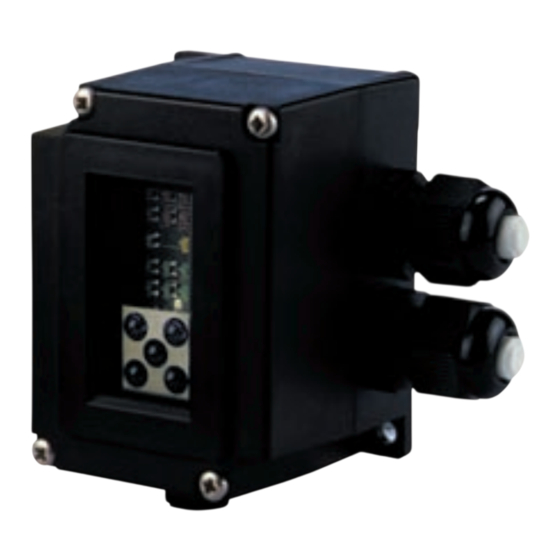

- Seite 1 FABRIKAUTOMATION HANDBUCH DAD10-8P DATENLICHTSCHRANKE...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektrotechnik und Elektroindustrie (ZVEI) e.V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: „Erweiterter Eigentumsvorbehalt“.
-
Seite 3: Inhaltsverzeichnis
DATENLICHTSCHRANKE DAD10-8P Einleitung ..................4 Garantie ......................4 Konformitätserklärung ..............5 Sicherheit ..................6 Verwendete Symbole ..................6 Allgemeine Sicherheitshinweise ..............6 Produktbeschreibung ..............7 Funktionsbeschreibung ................. 7 Ausgangsverhalten bei Lichtstrahlunterbrechung ........7 Senderabschaltung ..................7 Ein- und Ausgänge, Empfangsanzeige ............8 Anhang .................. -
Seite 4: Einleitung
Datenlichtschranke DAD10-8P Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Kontakt Wenn Sie Fragen zum Gerät, Zubehör oder weitergehenden Funktionen haben, wenden Sie sich bitte an: Pepperl+Fuchs GmbH... -
Seite 5: Konformitätserklärung
Handlung, Missbrauch und/oder andere Ursachen) im Zusammenhang mit der Verwen- dung eines Produkts übersteigt in keinem Fall den ursprünglichen Kaufpreis des Pro- dukts. In keinem Fall haftet Pepperl+Fuchs für Folgeschäden, konkrete und indirekte Schäden, Nebenschäden oder Strafgelder oder für entgangene Gewinne, Umsätze oder Datenverlust, selbst wenn Pepperl+Fuchs über diese Möglichkeit in Kenntnis gesetzt... -
Seite 6: Sicherheit
Falls Sie Störungen nicht beseitigen können, setzen Sie das Gerät außer Betrieb. Schüt- zen Sie das Gerät gegen versehentliche Inbetriebnahme. Schicken Sie das Gerät zur Reparatur an Pepperl+Fuchs. Eigene Eingriffe und Veränderungen sind gefährlich und es erlischt jegliche Garantie und Herstellerverantwortung. -
Seite 7: Produktbeschreibung
Schalterstellung 2: Die zuletzt empfangenen Daten bleiben bei Lichtstrahlunterbrechung an den Ausgängen erhalten. Senderabschaltung Zum Betrieb der DAD10-8P ist ein High-Pegel am ENABLE-Eingang notwendig. Liegt am ENABLE-Eingang ein Low-Pegel an, so wird der Sender abgeschaltet. Wird beim MASTER der Sender abgeschaltet, so ist auch der SLAVE-Sender automa- tisch abgeschaltet. -
Seite 8: Ein- Und Ausgänge, Empfangsanzeige
Anhang Ein- und Ausgänge, Empfangsanzeige Die Eingänge der DAD10-8P sind durch Opto-koppler von der restlichen Schaltung ge- trennt. Die Zustände der Datenein- und ausgänge werden einzeln über LED's angezeigt. Ein High-Pegel am Eingang wird durch eine rote LED angezeigt. Eine grüne LED signa- lisiert einen aktiven Ausgang. -
Seite 9: Beispiel Für D. Beschaltung Der Eingänge
Datenlichtschranke DAD10-8P Anhang Ausgang Vorausfallausgang 8 PNP-Ausgänge, nicht kurzschlußfest; Signalausgänge mit 39k Pull- Down-Widerstand Schaltspannung max. 60 V DC max. 100 mA pro Kanal , gesamt 600 mA Schaltstrom Eingang Eingänge: 8 Optokoppler (siehe Schaltbeispiel) Eingangsspannung High:8 VDC..40 VDC Low:0 VDC.. -
Seite 10: Funktionsanzeigen
Datenlichtschranke DAD10-8P Anhang Funktionsanzeigen Meßkurven DAD10-P Charakteristische Ansprechkurve Relative Empfangslichtstärke DAD10-P Funktionsreserve Versatz Y [mm] 1000 Abstand X [m] Abstand X [m]... -
Seite 11: Abmessungen
Datenlichtschranke DAD10-8P Anhang Abmessungen DAD10-8-P (PG-Verschraubungen an der Gehäuseunterseite) Empfindlichkeitseinsteller Pg 9 11,7 20,1 DAD10-8P-SDB bzw. -SDS(mit 25pol. Sub-D-Buchse bzw. Stecker) - Seite 12 Datenlichtschranke DAD10-8P Anhang DAD10-8P-R (mit PG-Verschraubungen an der Gehäuserückseite) Befestigungswinkel für DAD10-8P; DAD10-8P-R; DAD10-8P-SDB; DAD10-8P-SDS...
-
Seite 13: Anschlußbelegungen
Datenlichtschranke DAD10-8P Anhang Anschlußbelegungen Klemmbelegung: Ausführungen DAD10-8P(/35) und ...-HD... SYNC Empfangsanzeige D8OUT D7OUT D6OUT D5OUT D4OUT D3OUT D2OUT D1OUT n. c. 0VIN *) D8IN D7IN D6IN D5IN D4IN D3IN D2IN D1IN IN Master/Slave IN Enable *) Bezugspotenzial für Dateneingänge Sub-D Buchse 25-polig Ausführung ...-SDS... -
Seite 14: Bestellbezeichnungen
418625 Elektronikteil DAD10-8P-E 418617 Anschlußteil DAD10-8P-A 418618 DAD10-8P-AHS (für Hutschienenmontage) 418619 DAD10-8P-ASD (mit 25pol. Sub-D-Buchse) 418620 DAD10-8P-AR (mit 2 PG9-Verschraubungen an der Gehäuse- 418621 rückseite) DAD10-8P-AHD (für Hutschienenmontage und mit 25pol. Sub- 418622 D-Buchse) Zubehör Befestigungswinkel 406978 Tabelle 5.2: Bestellbezeichnungen... - Seite 15 Datenlichtschranke DAD10-8P Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektrotechnik und Elektroindustrie (ZVEI) e.V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: „Erweiterter Eigentumsvorbehalt“.
- Seite 16 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com DOCT-2081 226387 Änderungen vorbehalten 04/2010 Copyright PEPPERL+FUCHS • Printed in Germany...
