5 Systemplanung für explosionsgefährdete Bereiche
5.1

Transmitter-Messstromkreis

Das Anzeigegerät DA4/Ex-40 kann zu nahezu jedem eigensicheren 4 mA ... 20 mA-
Stromkreis in Reihe geschaltet, und so kalibriert werden, dass der Messwert oder das
Steuersignal in technischen Einheiten angezeigt wird. Bei der Planung sind die bei-
den folgenden Punkte zu beachten:
1. Die durch die Zenerbarriere oder die galvanische Trennung bestimmten Höchst-
werte im eigensicheren Kreis dürfen folgende Werte nicht überschreiten:
U 30 V DC
0
I 200 mA
0
W 0,8 W oder 1 W für T4-Gase
0
2. Der Stromkreis muss den Spannungsabfall von 1,1 V, der zum Betrieb des Anzei-
gegerätes erforderlich ist, verkraften können.

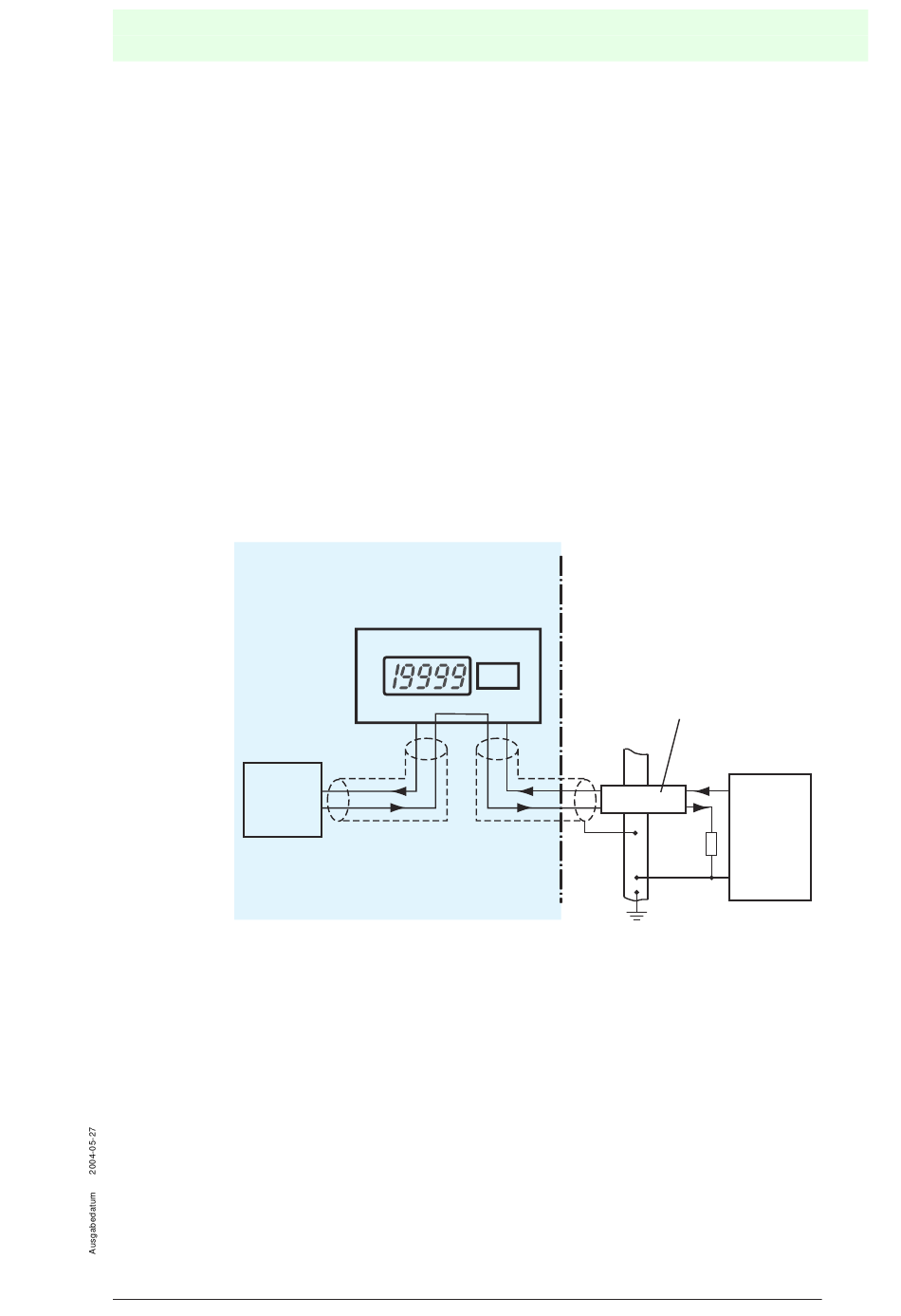

Bild 5.1 zeigt eine typische Anwendung, bei der, abgesichert durch eine Zenerbarrie-
re, ein Anzeigegerät in Reihe zu einem 2-Draht-Transmitter geschaltet ist.
2-Draht-
Trans-
mitter
Bild 5.1 DA4/Ex-40 in einem Transmitter-Messstromkreis
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
Anzeige- und Auswertegerät DA4/Ex-40
Systemplanung für explosionsgefährdete Bereiche
Ex-Bereich
DA4/Ex-40
3 4 2 1
4/20 mA
Nicht-Ex-Bereich
2-kanalige Zenerbarriere
28 V, 300 Ω
mit Diodenrückführung
Geräte-
Stromver-
Bürde
sorgung
