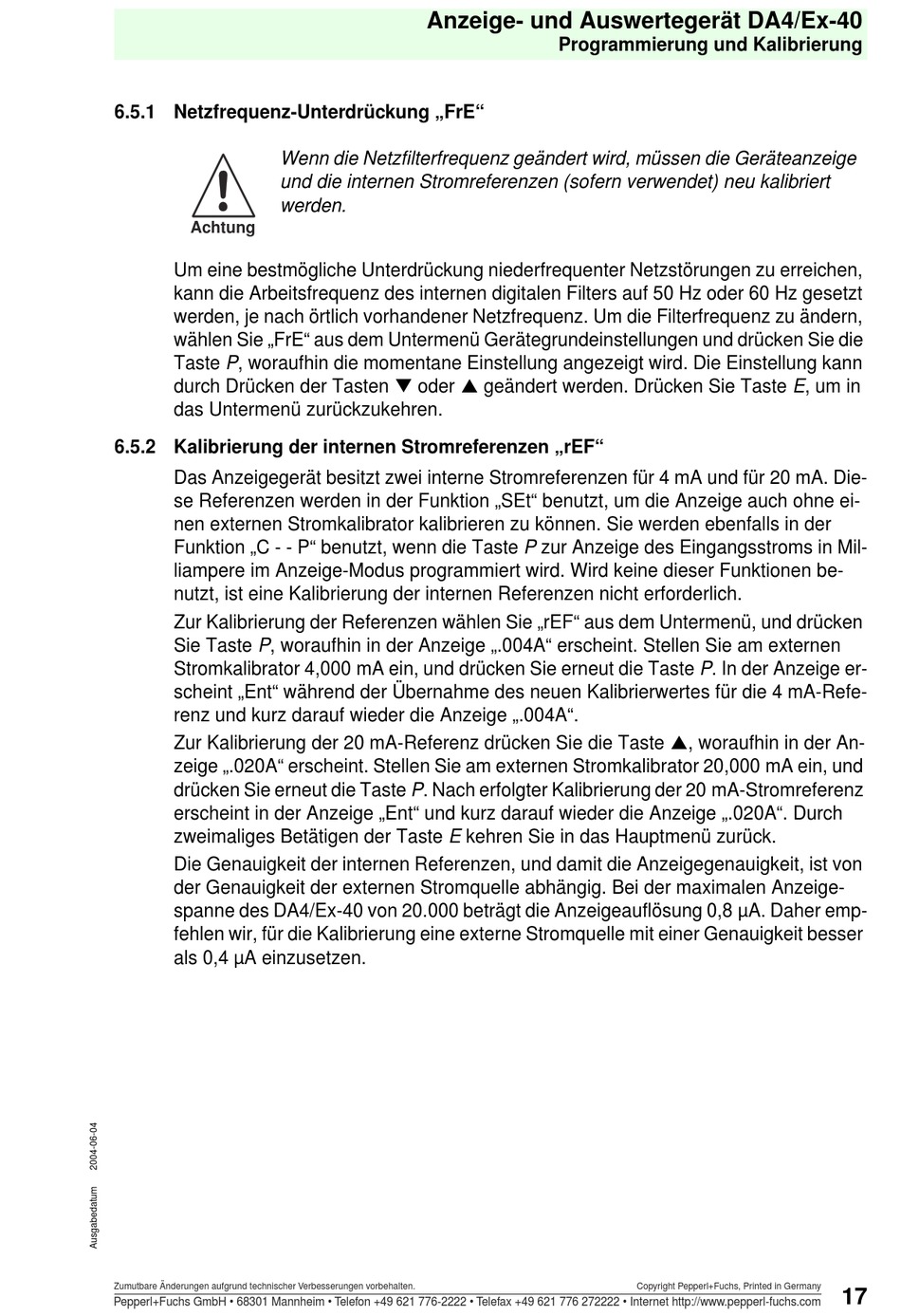

Pepperl+Fuchs DA4 Handbuch Seite 19

6.5.1 Netzfrequenz-Unterdrückung „FrE"
Wenn die Netzfilterfrequenz geändert wird, müssen die Geräteanzeige
und die internen Stromreferenzen (sofern verwendet) neu kalibriert
werden.
Achtung
Um eine bestmögliche Unterdrückung niederfrequenter Netzstörungen zu erreichen,
kann die Arbeitsfrequenz des internen digitalen Filters auf 50 Hz oder 60 Hz gesetzt
werden, je nach örtlich vorhandener Netzfrequenz. Um die Filterfrequenz zu ändern,
wählen Sie „FrE" aus dem Untermenü Gerätegrundeinstellungen und drücken Sie die
Taste P, woraufhin die momentane Einstellung angezeigt wird. Die Einstellung kann
durch Drücken der Tasten ! oder " geändert werden. Drücken Sie Taste E, um in
das Untermenü zurückzukehren.
6.5.2 Kalibrierung der internen Stromreferenzen „rEF"
Das Anzeigegerät besitzt zwei interne Stromreferenzen für 4 mA und für 20 mA. Die-
se Referenzen werden in der Funktion „SEt" benutzt, um die Anzeige auch ohne ei-
nen externen Stromkalibrator kalibrieren zu können. Sie werden ebenfalls in der
Funktion „C - - P" benutzt, wenn die Taste P zur Anzeige des Eingangsstroms in Mil-
liampere im Anzeige-Modus programmiert wird. Wird keine dieser Funktionen be-
nutzt, ist eine Kalibrierung der internen Referenzen nicht erforderlich.
Zur Kalibrierung der Referenzen wählen Sie „rEF" aus dem Untermenü, und drücken
Sie Taste P, woraufhin in der Anzeige „.004A" erscheint. Stellen Sie am externen
Stromkalibrator 4,000 mA ein, und drücken Sie erneut die Taste P. In der Anzeige er-
scheint „Ent" während der Übernahme des neuen Kalibrierwertes für die 4 mA-Refe-
renz und kurz darauf wieder die Anzeige „.004A".
Zur Kalibrierung der 20 mA-Referenz drücken Sie die Taste ", woraufhin in der An-
zeige „.020A" erscheint. Stellen Sie am externen Stromkalibrator 20,000 mA ein, und
drücken Sie erneut die Taste P. Nach erfolgter Kalibrierung der 20 mA-Stromreferenz
erscheint in der Anzeige „Ent" und kurz darauf wieder die Anzeige „.020A". Durch
zweimaliges Betätigen der Taste E kehren Sie in das Hauptmenü zurück.
Die Genauigkeit der internen Referenzen, und damit die Anzeigegenauigkeit, ist von
der Genauigkeit der externen Stromquelle abhängig. Bei der maximalen Anzeige-
spanne des DA4/Ex-40 von 20.000 beträgt die Anzeigeauflösung 0,8 µA. Daher emp-
fehlen wir, für die Kalibrierung eine externe Stromquelle mit einer Genauigkeit besser
als 0,4 µA einzusetzen.
