Beispiele Befehlsausführungen

9.1

Initialisierung: (mit Datenträgertyp IPC03)

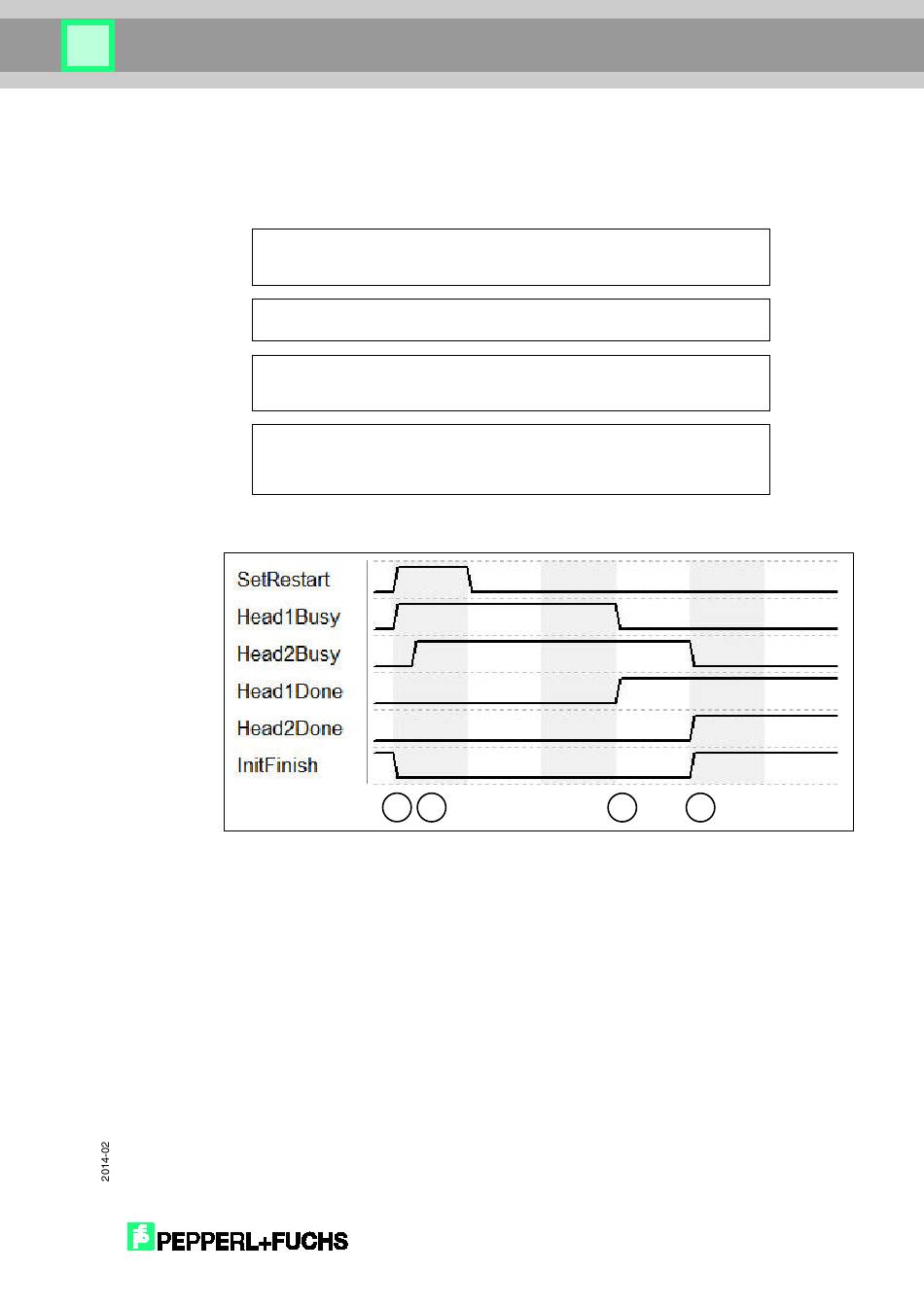

1. „SetRestart" löst Initialisierungsroutine aus. Initialisierung erfolgt an Kopf 1

„Head1Busy".

2. Kopf 2 wird unmittelbar initilaisiert „Head2Busy", nachdem Kopf 1 Bestätigung

geschickt hat, dass eine Initialisierung an ihm durchgeführt werden soll.

3. Initialisierung an Kopf 1 beendet „Head1Done".

4. „Head1Done" und „Head2Done" auf TRUE. Initialisierung beendet "InitFinish" geht

auf TRUE.

Festlegung Datenträgertyp:

Head1TagType := W#16#3830

Head2TagType := W#16#3830

Start der Initialisierung:

SetRestart := 1 (positive Flanke)

Initialisierung wird bearbeitet:

Head1Busy := 1

Head2Busy := 1

Initialisierung beendet:

InitFinish := 1 (positive Flanke)

Head1Done := 1

Head2Done := 1
