Anzeige- und Auswertegerät DA4/Ex-40
Installation
2.2
Montage und elektrischer Anschluss
•
Setzen Sie das Anzeigegerät von der Schalttafelfrontseite her in den Schalttafel-
ausschnitt ein.
•
Befestigen Sie die beiden Schalttafelklemmschrauben seitlich gegenüberliegend
am Gerät und ziehen Sie sie an, bis das Anzeigegerät sicher, wie in Bild 2.2 dar-
gestellt, in der Schalttafel sitzt.
•
Schließen Sie die entsprechenden Kabel am hinteren Klemmenblock, wie in
Bild 2.3 dargestellt, an. Zum einfacheren Anschluss kann der Klemmenblock vom
Gerät abgezogen werden. So kann der elektrische Anschluss schon vor dem Ein-
setzen des Gerätes in die Schalttafel erfolgen.
Von der
Vorderseite
her in die
Schalttafel
einsetzen

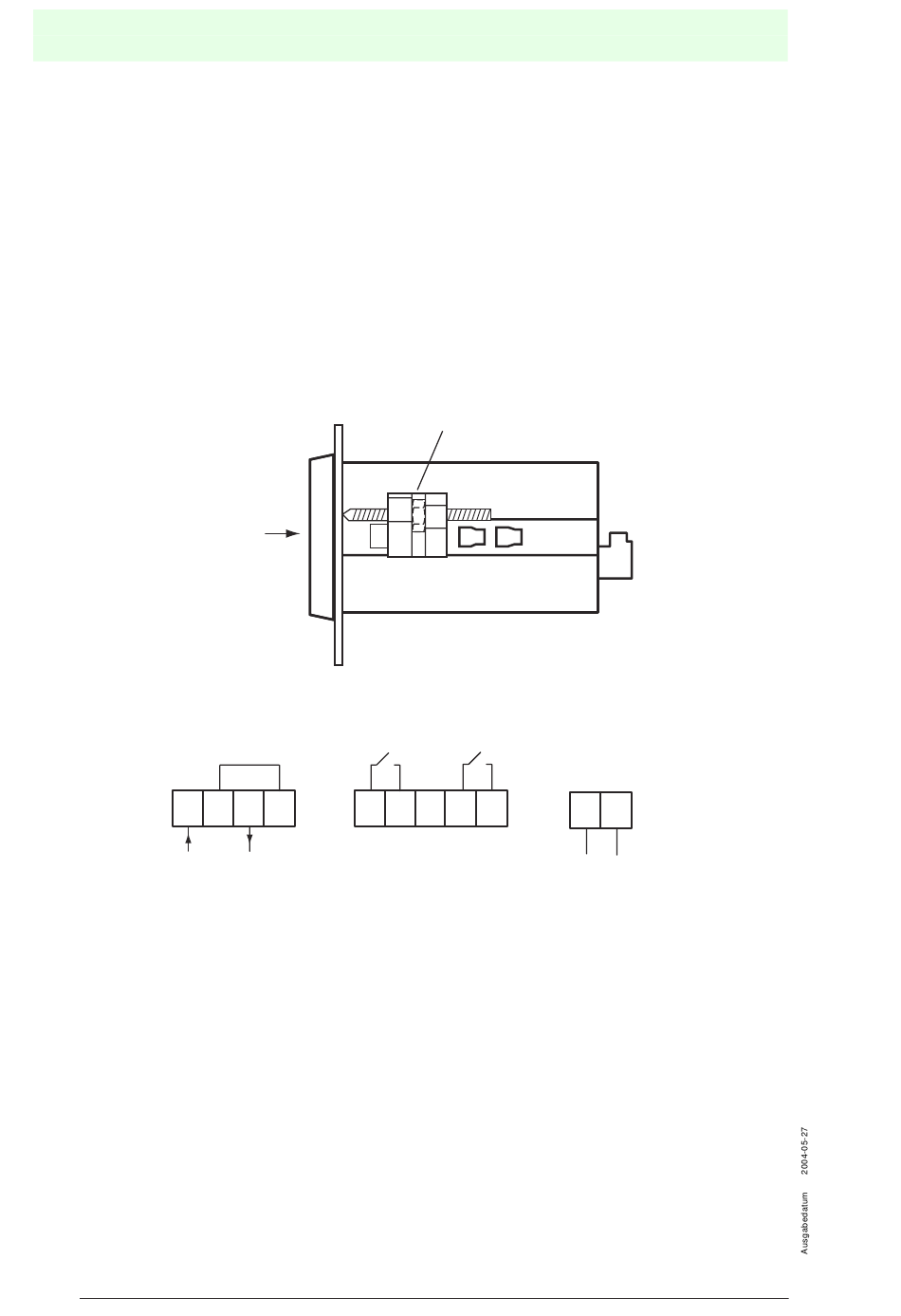

Bild 2.2
Befestigung der Schalttafelklemmen
1 2
+
4 mA ... 20 mA
Anschlussklemmen 2 und 4
sind intern verbunden für
die angeschlossene rück-
führende 4 mA ... 20 mA-
Leitung
Bild 2.3
Klemmenbelegung
2.3
EMV, Schirmung, Erdung
Das DA4/Ex-40 erfüllt die Anforderungen der europäischen EMV-Richtlinie. Die ge-
samte Verkabelung sollte mit geschirmten, zweiadrig verdrillten Leitungen (twisted
pair) ausgeführt werden, wobei die Schirme im sicheren Bereich geerdet sein sollten.
Das Gerätegehäuse kann vor Ort durch Unterlegen einer der rückseitigen Gehäuse-
schrauben mit einer Erdungskabelöse geerdet werden.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
6
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
Befestigungsklemmschrauben
seitlich am Gehäuse befestigen
3
4
8 9
+
-
-
Alarm 1
Anschlussklemmen
für Alarm, optional
10 11
12 13
+
+
-
Anschlussklemmen
Alarm 2
für Hintergrundbe-
leuchtung, optional
Copyright Pepperl+Fuchs, Printed in Germany
