Installation
2.1
Schalttafeleinbau
Das Anzeigegerät DA4/Ex-40 ist in einem robusten Aluminiumgehäuse mit einer
Frontfolie aus Polyester und einem Frontrahmen aus Noryl untergebracht. Die Ge-
häusefront besitzt Schutzart IP65. Ein Dichtungsgummi dichtet den Spalt zwischen
Frontrahmen und Schalttafel ab. Das Anzeigegerät lässt sich in jede Schalttafel mit
einem wie nachfolgend spezifizierten Schalttafelausschnitt einbauen.

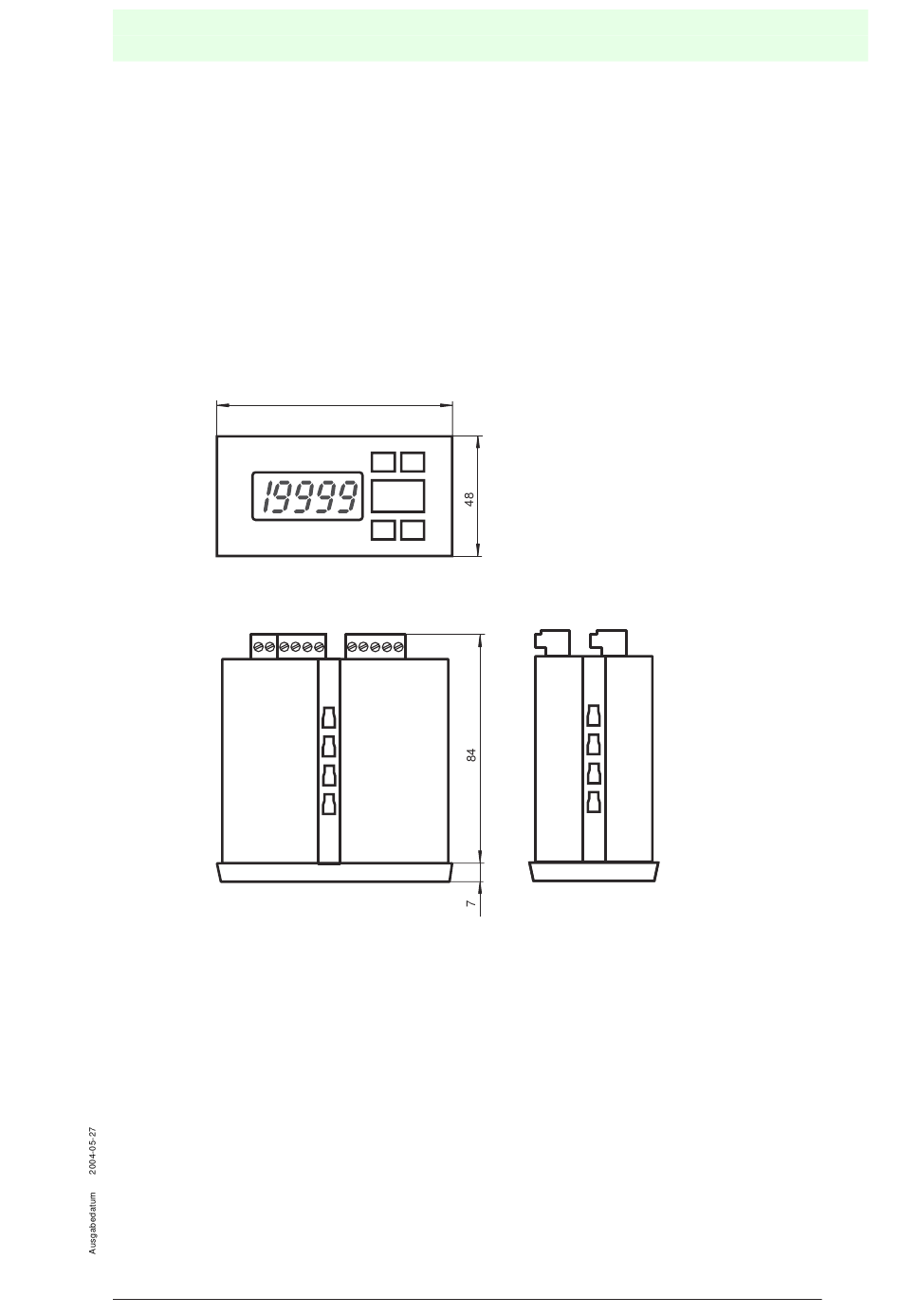

Bild 2.1 zeigt die Geräteabmessungen und die erforderlichen Maße des Schalttafel-
ausschnitts.
Bild 2.1
Geräteabmessung
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-2222 • Telefax +49 621 776 272222 • Internet http://www.pepperl-fuchs.com
Anzeige- und Auswertegerät DA4/Ex-40
96
Empfohlener Montageausschnitt nach DIN 43700:
92 mm + 0,8 mm x 43,5 mm + 0,6 mm
Um eine Abdichtung Schutzart IP65 zu erreichen,
folgende Abmessungen einhalten:
90 mm + 0,5 mm x 43,5 mm + 0,5 mm
Die Anschlussklemmen für optionale Hintergrund-
beleuchtung und Alarme sind in der Skizze dargestellt.
