4.2 Montaggio del sensore di misura e dei tubi
I componenti di tubo sono fornibili nella forma 1 come modello con wafer e nella forma 2 come
tratto di misura parziale (vedere Fig. 2) e devono essere montati nella tubazione con le
guarnizioni adatte senza sforzi meccanici (torsione / flessione).
Le guarnizioni non devono modificare la sezione di apertura della tubazione e dopo il montaggio
del sensore di misura e del tubo devono garantire una tenuta assoluta. Si deve assicurare la
compatibilità delle guarnizioni con il fluido e con la temperatura del fluido.
Per il tubo di forma 1 (modello con wafer) si deve garantire il montaggio centrato. I diametri
interni del tubo e della flangia devono essere esattamente uguali. Ogni gradino, bordo o
saldatura non eseguita correttamente riduce l'accuratezza di misura.
Il montaggio viene descritto con un esempio mediante il tubo di forma 1 di modello con wafer.
Esso vale analogamente anche per il tubo di forma 2 e per gli adattatori a saldare.
Il verso di flusso deve essere concorde con quello della freccia sul tubo. La spina di centraggio
sul tubo o sull'adattatore a saldare deve trovarsi sul lato di uscita (a valle del punto di misura).

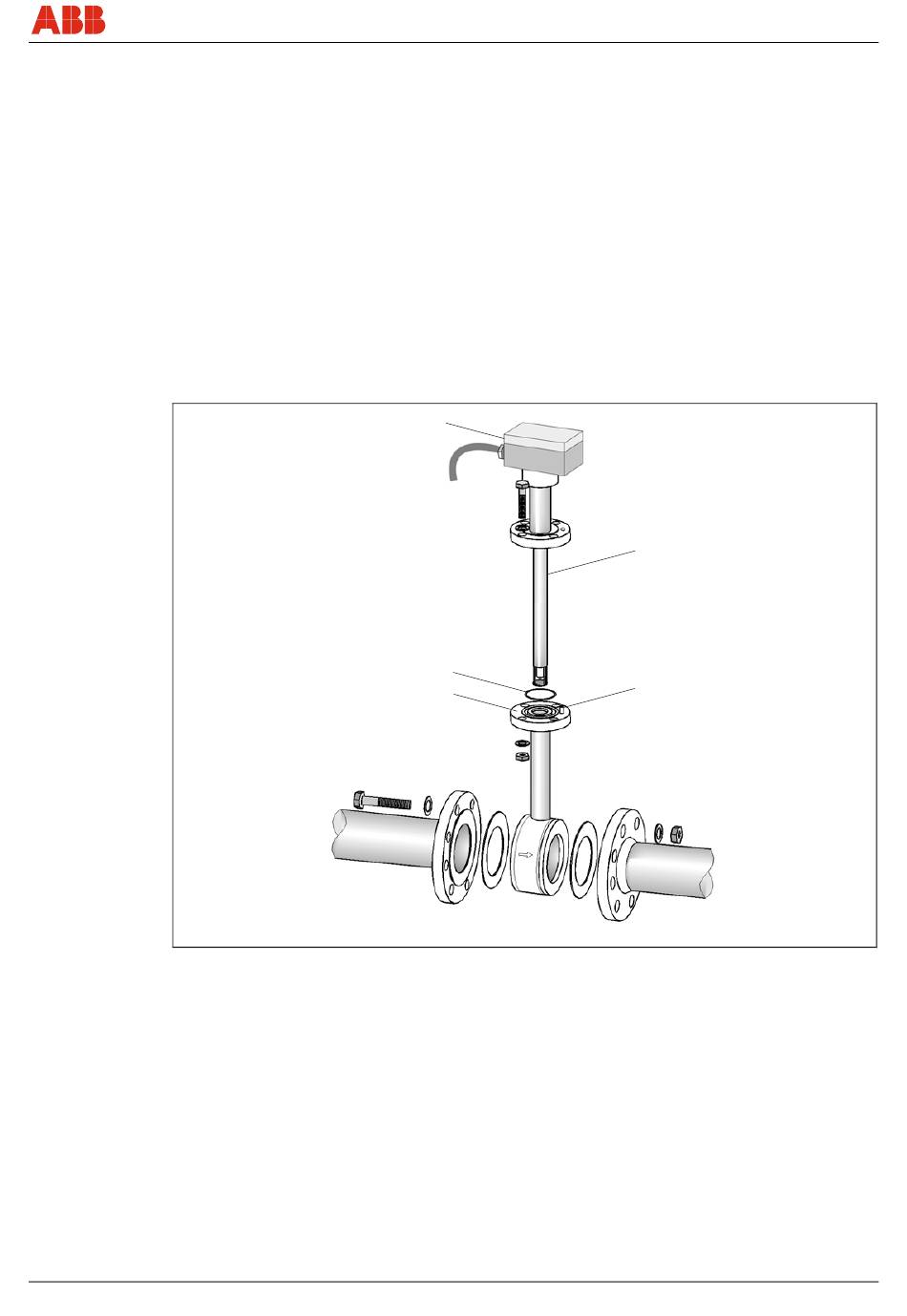

Fig. 3 -
1 Spina di centraggio, lato di uscita
2 Sensore di misura FMT400-VTS
3 Trasduttore di misura
CI/FMT400-VTS/VTCS-X1
Rappresentazione schematica del tubo di forma 1 nel modello con wafer
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 O-Ring
5 Componente di tubo forma 1
Modello con wafer
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
Montaggio
2
1
G00793
IT - 11
