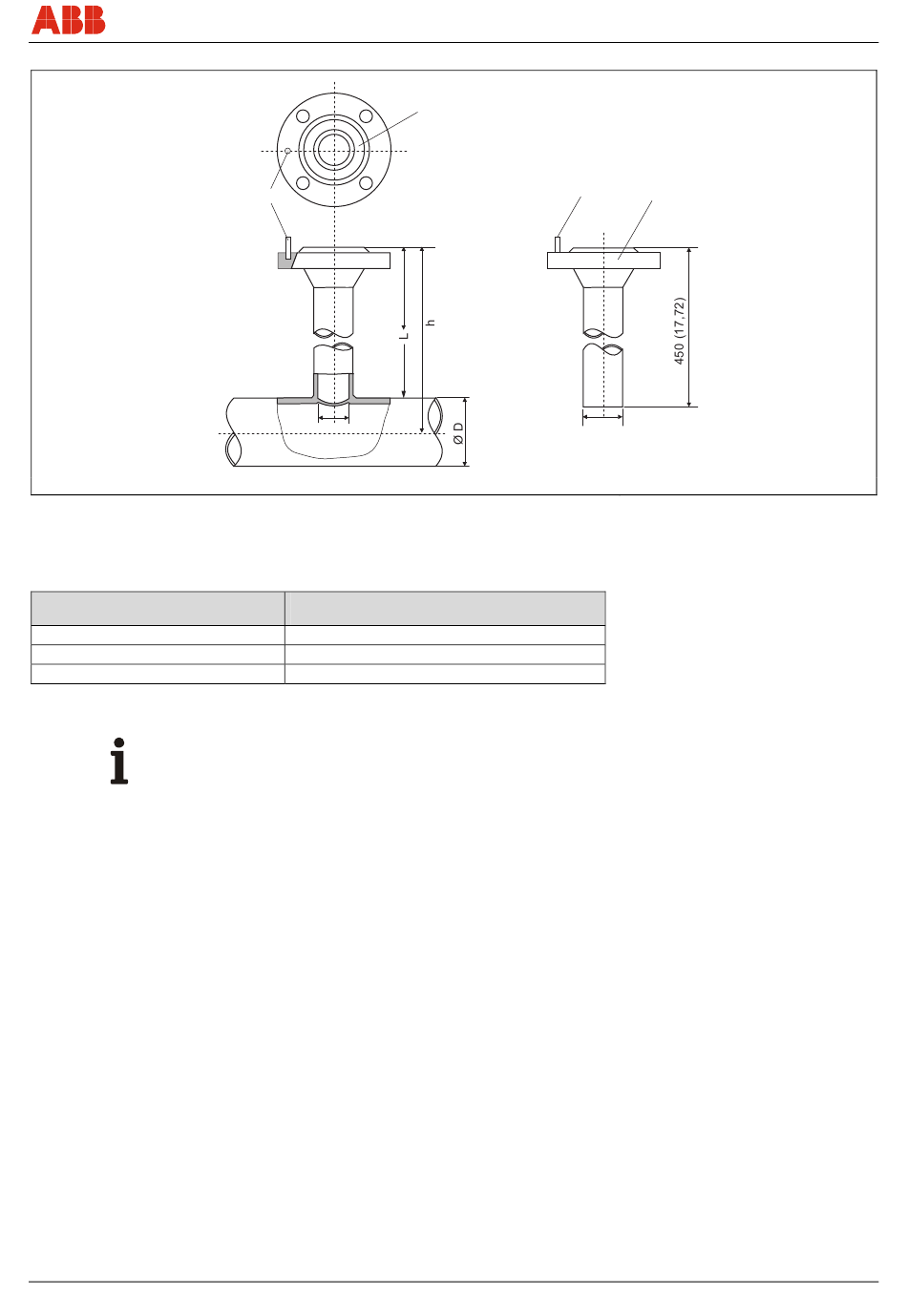

Abb. 4: Abmessungen in mm (inch)
1 Zentrierstift
2 O-Ring-Nut
Messwertaufnehmerlänge h
in mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) Die Begrenzung des maximalen Rohrdurchmessers gilt nur bei Installationen mit Sensoreinheit in Rohrmitte.
Bei größeren oder nicht-runden Querschnitten wird eine nicht-mittige Sensorposition im Prozess bei der Kalibrierung berücksichtigt.
Wichtig (Hinweis)
Abweichungen von den angegebenen Maß- und Lagetoleranzen führen zu zusätzlichen
Messunsicherheiten.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Durchflussrichtung
3 Anschlussflansch DN 25 (1")
D Rohrdurchmesser (außen)
Rohrdurchmesser außen min. / max.
in mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
Sensyflow FMT400-VTS, FMT400-VTCS
1
3
Ø 33,7 (1,33)
G00802
1)
Montage
