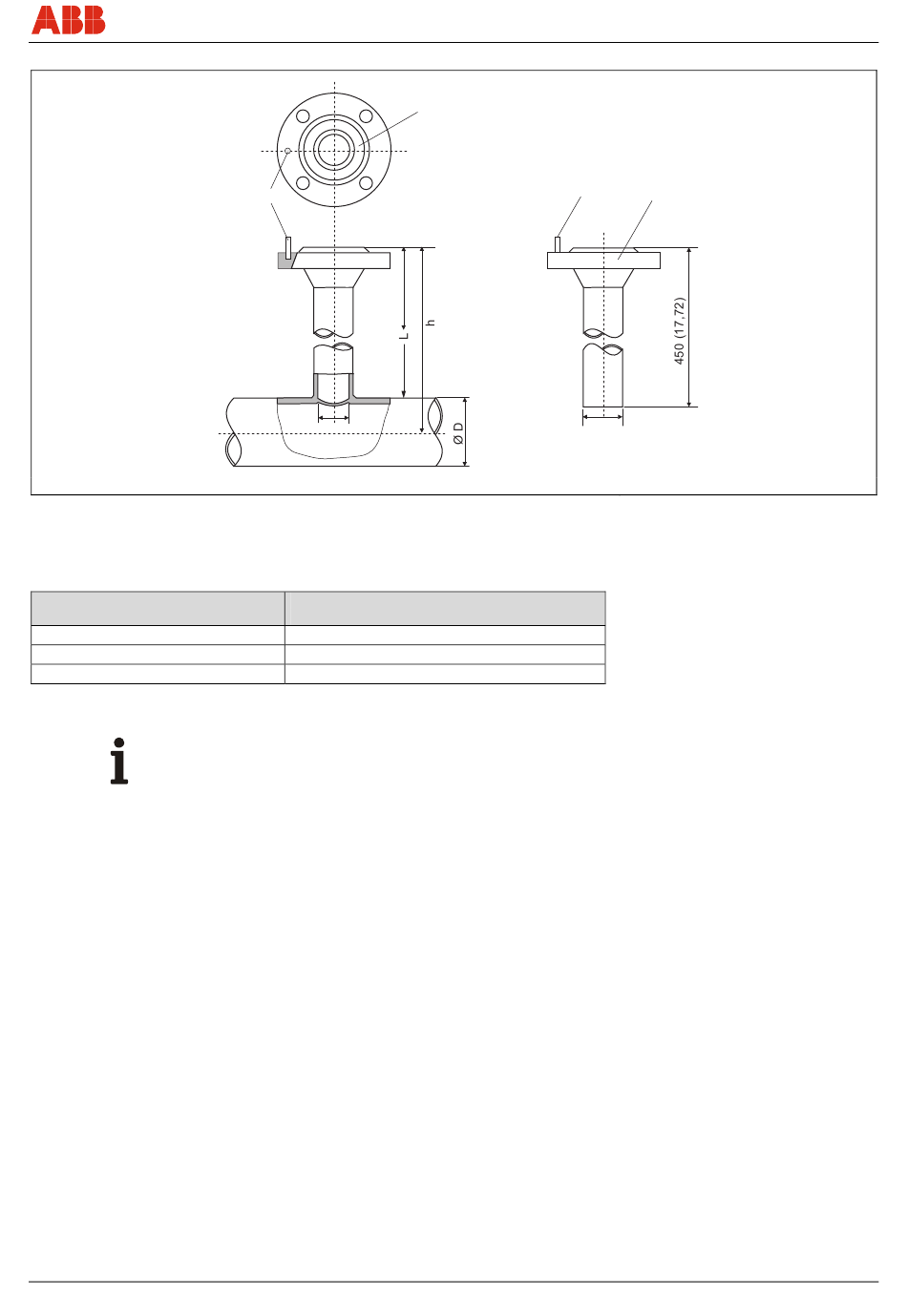

Fig. 4 - Dimensioni in mm (inch)
1 Spina di centraggio
2 Sede dell'O-Ring
Lunghezza del sensore di misura h
in mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) La limitazione del diametro massimo del tubo vale solo per l'installazione con unità del sensore al centro del tubo.
Per sezioni maggiori o non circolari, per la taratura si considera una posizione non al centro del sensore nel processo.
Importante (avvertenza)
Le differenze dalle tolleranze dimensionali e di posizione causano ulteriori incertezze di
misura.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← Verso di flusso
3 Flangia di collegamento DN 25 (1")
D Diametro (esterno) del tubo
Diametro esterno del tubo min. / max.
in mm (inch)
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
Sensyflow FMT400-VTS, FMT400-VTCS
1
3
Ø 33,7 (1,33)
G00802
1)
Montaggio
