Montaggio
4.5 Dispositivo di cambio integrato per Sensyflow FMT400-VTS
Modello con wafer – unità del sensore in posizione di smontaggio
1
2

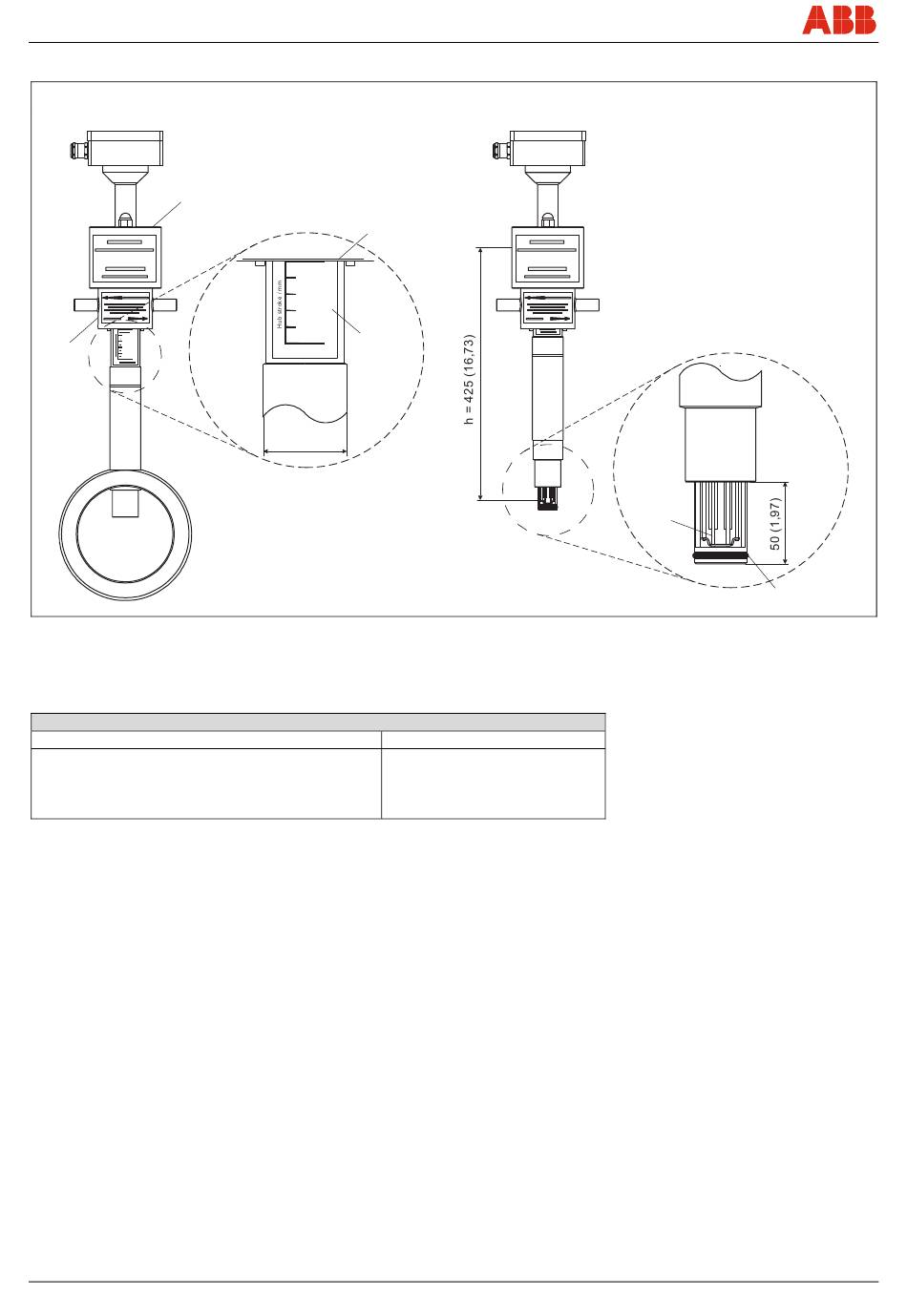

Fig. 6 - Dimensioni in mm (inch)
1 Piastre di copertura per flangia DN 25 (1")
2 Ghiera
3 Bordo inferiore della ghiera
Modello con wafer
h = 263 mm (10,35 inch)
per DN 50, DN 65 e DN 80 / 2", 3"
h = 425 mm (16,73 inch)
per DN 100, DN 125, DN 150 e DN 200 / 4", 6", 8"
Per togliere il sensore senza fuoriuscita di gas mentre il sistema è in funzione, al posto del tubo
e dell'adattatore a saldare si utilizza il dispositivo di cambio integrato.
Si consiglia il montaggio in tubazioni principali (ad esempio alimentazione pneumatica), su punti
di misura da lavare prima di smontare il sensore o in generale per misure in cui per togliere in
sensore è necessario spegnere parti dell'impianto.
16 - IT
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Lunghezza del sensore di misura h
Sensyflow FMT400-VTS, FMT400-VTCS
Modello saldato – Unità del sensore in posizione di misura
4 Indicatore della posizione dell'unità del sensore, corsa 50 mm (1,97 inch)
5 O-Ring
6 Elementi di misura
Modello saldato
h = sempre 425 mm (16,73 inch)
6
5
G00812
