Connessioni elettriche
5 Connessioni elettriche
Prima di collegare i conduttori elettrici è necessario montare l'apparecchio. L'alimentazione è
scollegata.
Al termine delle seguenti operazioni, l'apparecchio è pronto per la messa in servizio.

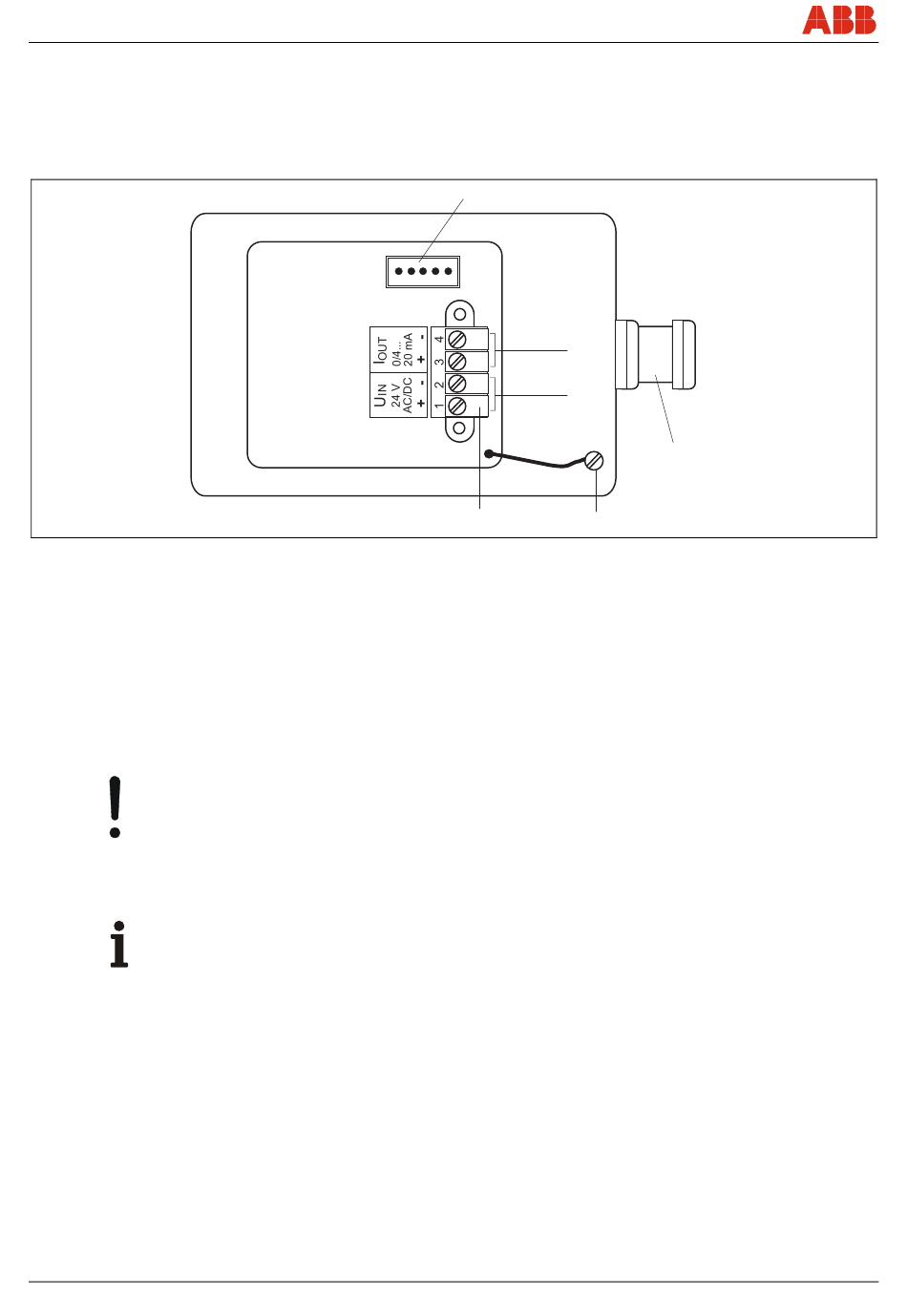

Fig. 12
1 Presa per adattatore LKS
2 Uscita analogica 0/4 ... 20 mA (con disaccoppiamento galvanico)
3 Alimentazione 24 V AC/DC
1. Per collegare il sensore di misura è necessario un cavo schermato a quattro conduttori
(ad esempio 4 x 1 mm
2. Svitare le quattro viti del coperchio della testa di connessione del sensore di misura e
togliere il coperchio.
3. Collegare i quattro conduttori ai morsetti dell'elettronica del sensore di misura.
Avviso – Possibili danni ai componenti!
Il disaccoppiamento galvanico è garantito solo se il morsetto 4 non è collegato al morsetto 2
dell'alimentazione.
4. Applicare lo schermo sul passacavo CEM.
Importante (avvertenza)
Se lo schermo viene portato direttamente dentro la scatola, l'effetto di schermatura va perduto.
5. Riapplicare e riavvitare il coperchio della testa di connessione.
6. Attenzione al corretto posizionamento della guarnizione.
22 - IT
1
4
4
5
6
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
5
Morsetti
Morsetto di terra
Passacavo
6
G00823
CI/FMT400-VTS/VTCS-X1
