Conexões eléctricas
5 Conexões eléctricas
O aparelho tem que ser montado antes da ligação dos cabos eléctricos. A alimentação de
energia tem de estar desligada.
Após a conclusão dos passos a seguir, o aparelho estará pronto para ser colocado em
funcionamento.

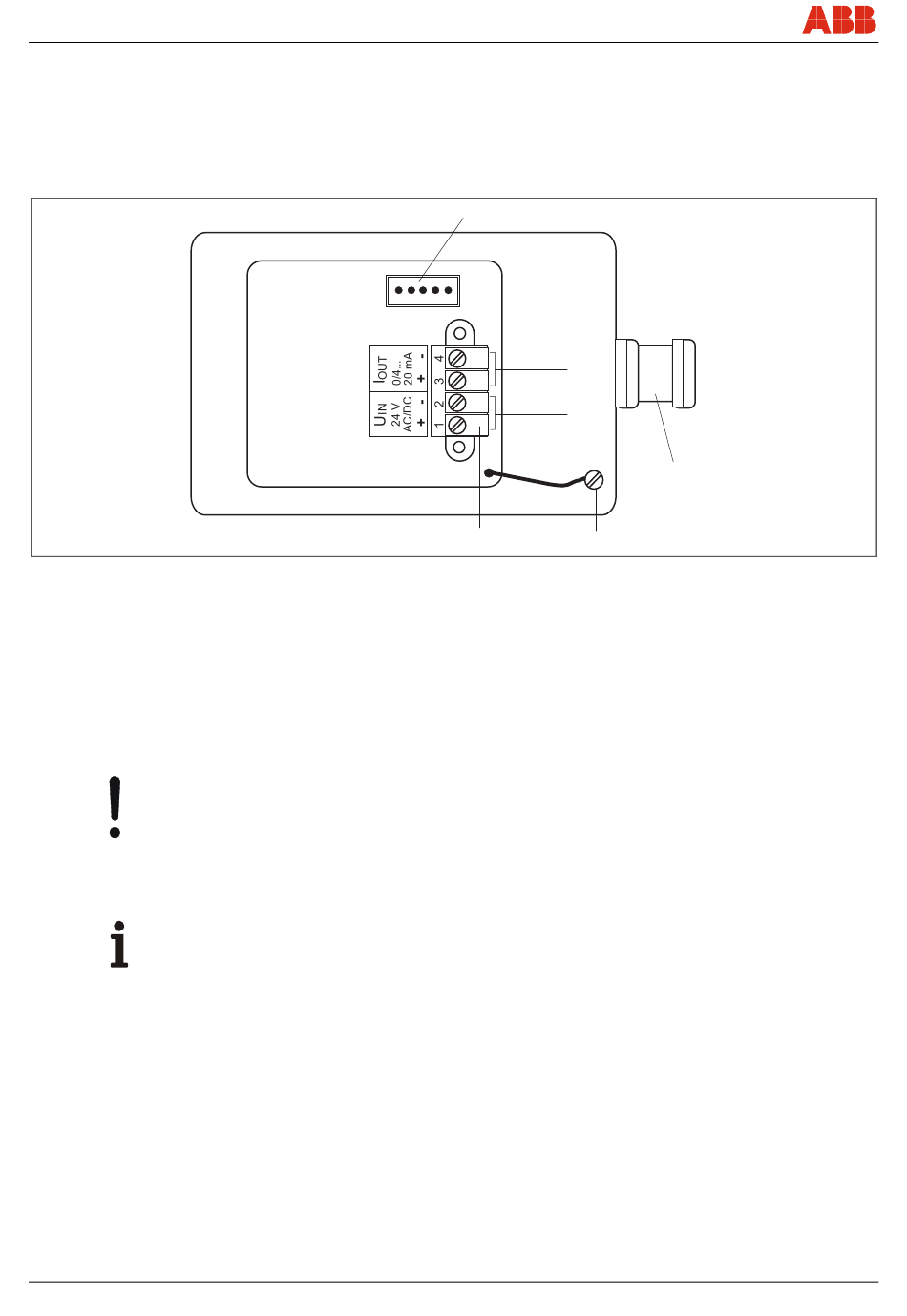

Fig. 12
1 Tomada para adaptador LKS
2 Saída analógica 0/4 ... 20 mA (separada galvanicamente)
3 Alimentação de 24 V AC/DC
1. Para a conexão do sensor, deve ser utilizado um cabo blindado de quatro fios
(por exemplo, 4 x 1 mm
2. Soltar os quatro parafusos da tampa de conexão do sensor e remover a tampa.
3. Conectar os quatro fios nos terminais do sistema electrónico do sensor.
Atenção - Danificação de componentes!
A separação galvânica só fica garantida se o terminal 4 não estiver ligado com o terminal 2 da
alimentação de tensão!
4. Ligar a blindagem da entrada CEM do cabo.
Importante (nota)
Se a blindagem entrar directamente na carcaça, o efeito de blindagem é perdido!
5. Colocar a tampa da cabeça de conexão e aparafusar.
6. Observar o assento perfeito da vedação.
22 - PT
1
4
4
5
6
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
5
Bornes de conexão
Terminal de ligação à terra
Entrada do cabo
6
G00823
CI/FMT400-VTS/VTCS-X1
