4.2 Montering af måleføler og rørkomponenter
Rørkomponenter leveres i konstruktion 1 som mellemflangeudførelse og konstruktion 2 som
delmålesektion (se Fig. 2) og kan monteres med passende tætninger i rørledninger uden
spænding (uden torsion / bøjning).
Tætningerne må ikke ændre på rørledningens åbningstværsnit og skal efter montering af
måleføler og rørkomponent garantere absolut tæthed. Tætningernes målestofs- og
målestoftemperaturkompatibilitet skal sikres.
Ved rørkomponent konstruktion 1 (mellemflangeudførelse) skal man være opmærksom på
centreret montering. Rørets og flangens indvendige diameter skal stemme præcist overens.
Enhver niveauforskel, kant eller uren svejsesøm forringer målenøjagtigheden.
Monteringen
mellemflangeudførelse. Beskrivelsen gælder meningsmæssigt også for rørkomponenten i
konstruktion 2 og påsvejsningsadapteren.
Flowretningen skal stemme overens med den anbragte pil på rørkomponenten. Centertappen
ved rørkomponenten eller påsvejsningsadapteren skal befinde sig på udløbssiden (bag
målestedet).

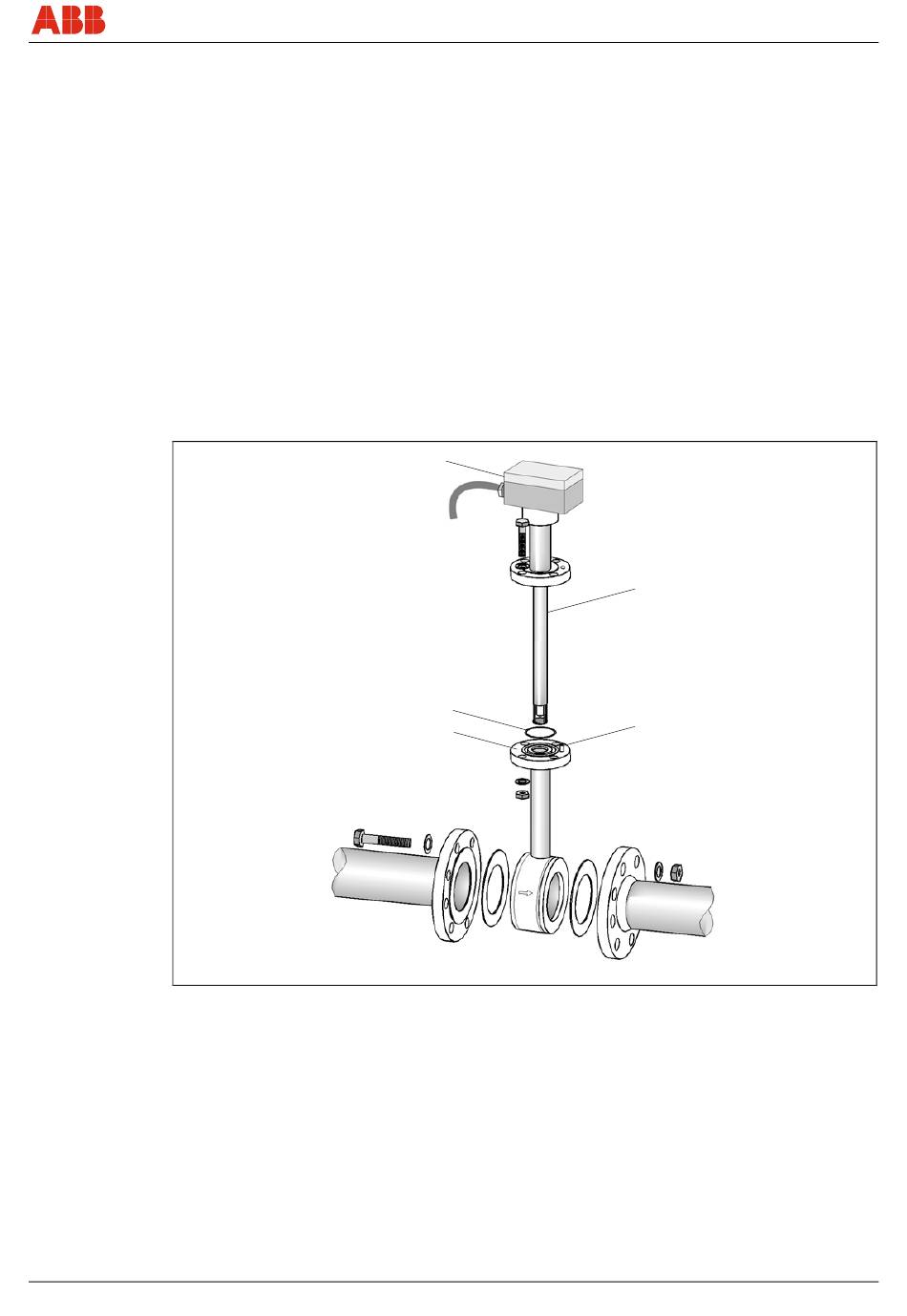

Billede 3: Skematisk visning af rørkomponenten konstruktion 1 i mellemflangeudførelse
1 Centertap, udløbsside
2 Måleføler FMT400-VTS
3 Transducer
CI/FMT400-VTS/VTCS-X1
er eksemplarisk beskrevet
3
5
4
Sensyflow FMT400-VTS, FMT400-VTCS
vha. rørkomponenten
2
1
G00793
4 O-ring
5 Rørkomponent konstruktion 1
i mellemflangeudførelse
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
Montering
konstruktion 1 i
