Montage
4.5 Integrierte Wechselvorrichtung für Sensyflow FMT400-VTS
Zwischenflanschausführung – Sensoreinheit in Ausbauposition
1
2

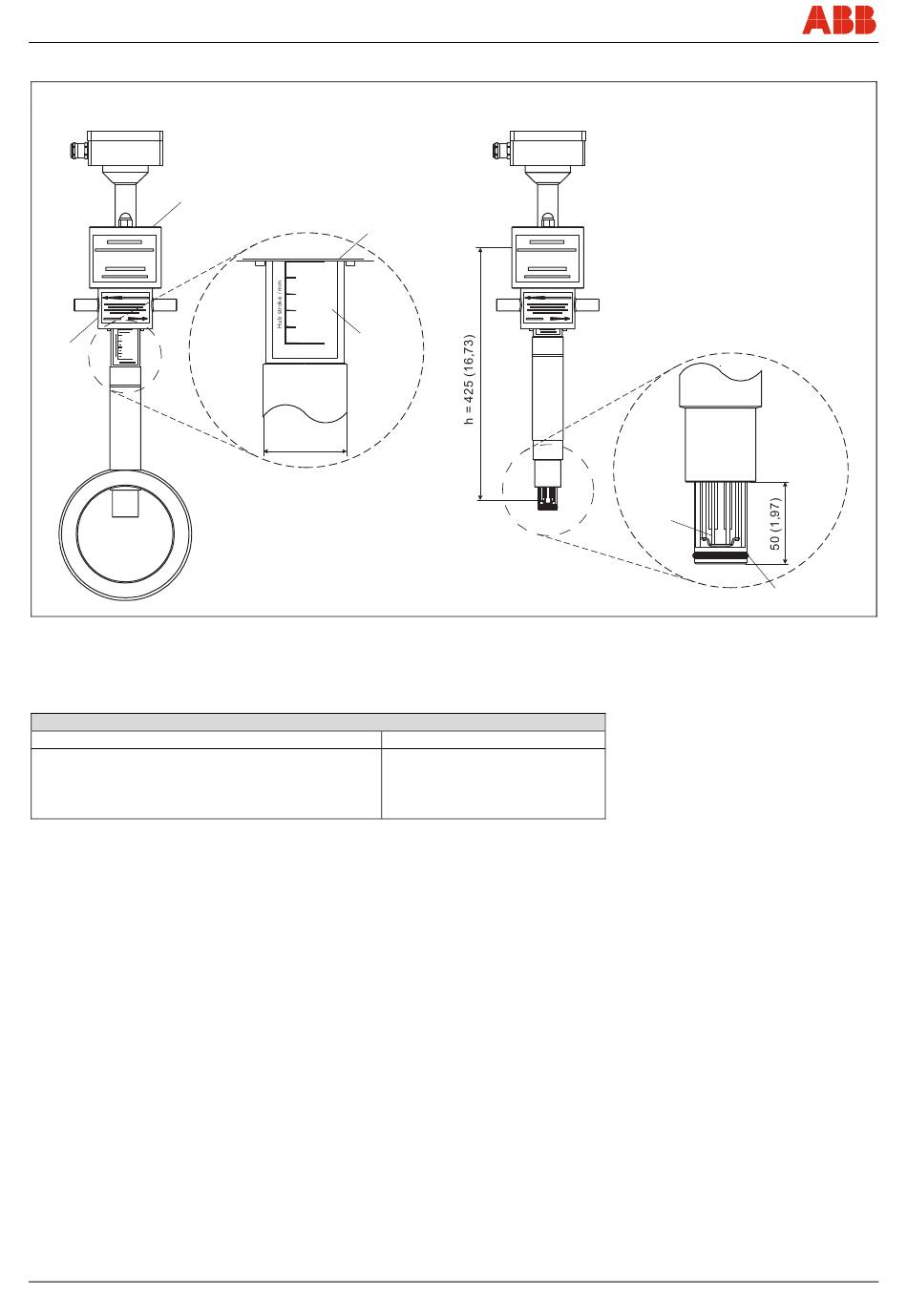

Abb. 6: Abmessungen in mm (inch)
1 Abdeckplatten für Flansch DN 25 (1")
2 Überwurfmutter
3 Unterkante Überwurfmutter
Zwischenflanschausführung
h = 263 mm (10,35 inch)
für DN 50, DN 65 und DN 80 / 2", 3"
h = 425 mm (16,73 inch)
für DN 100, DN 125, DN 150 und DN 200 / 4", 6", 8"
Soll die Sensorentnahme ohne Gasaustritt bei laufendem Betrieb möglich sein, wird anstelle der
Rohrbauteile und Aufschweißadapter die integrierte Wechselvorrichtung verwendet.
Empfohlen wird die Montage in Hauptleitungen (z. B. Druckluftversorgung), an Messstellen, die
vor dem Sensorausbau gespült werden müssten oder generell bei Messungen, die zur
Entnahme des Sensors eine Abschaltung von Anlagenteilen erforderlich macht.
16 - DE
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Messwertaufnehmerlänge h
Einschweißausführung
h = immer 425 mm (16,73 inch)
Sensyflow FMT400-VTS, FMT400-VTCS
Einschweißausführung – Sensoreinheit in Messposition
4 Anzeige Position Sensoreinheit, 50 mm Hub (1,97 inch)
5 O-Ring
6 Messelemente
6
5
G00812
CI/FMT400-VTS/VTCS-X1
