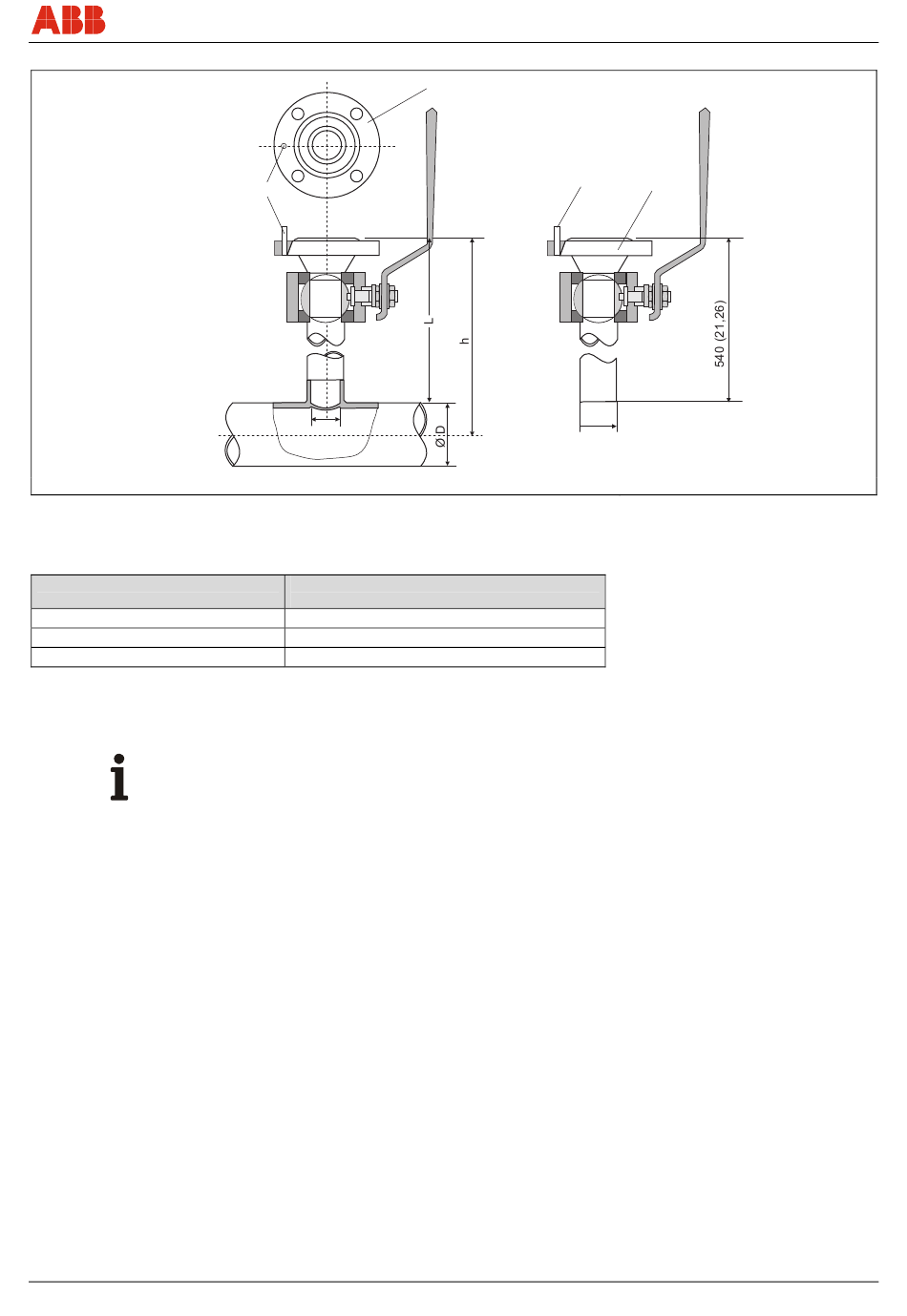

Fig. 5: Dimensions en mm (inch)
1 Goujon de centrage
2 Rainure de joint torique d'étanchéité
Longueur du capteur h
en mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
1) La limitation du diamètre de tuyau maximal ne concerne que les installations avec unité de capteur au centre du tuyau.
Pour les sections plus importantes ou non rondes, lors de l'étalonnage, il faut tenir compte d'une position non centrale du capteur dans le
processus.
Important (remarque)
Tout écart par rapport aux tolérances de cote et de position indiquées engendre des
imprécisions de mesure supplémentaires.
CI/FMT400-VTS/VTCS-X1
2
1
Ø d
min. 28 (1,10)
← sens d'écoulement
Diamètre du tuyau extérieur min. / max.
en mm (inch)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
Sensyflow FMT400-VTS, FMT400-VTCS
1
Ø 48,3 (1,90)
3 Bride de raccordement DN 25 (1")
D Diamètre du tuyau (extérieur)
1)
Montage
3
G00803
